Patch kastjes voor audio en video

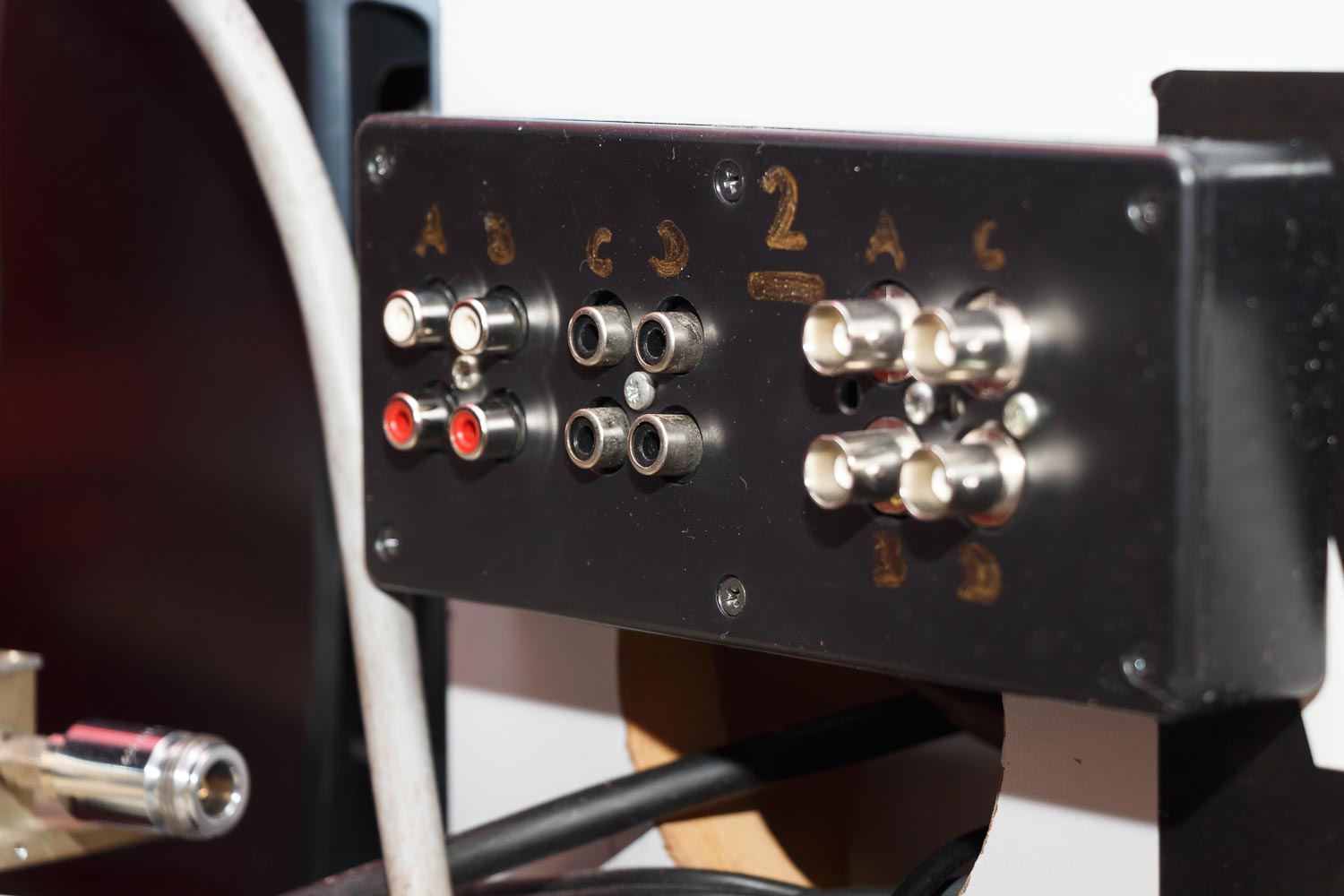

20151229-0899-pe1rqm.nl-1500pxDoor mijn hele hobbykamer komen ze; kleine kastjes met een aantal aansluitingen voor audio en video. Die komen allemaal weer bij elkaar in mijn 19 inch kast, waar ik alles aan elkaar kan patchen. Ik ga ze voornamelijk gebruiken om camera’s etc aan te sluiten voor amateur televisie (ATV). Maar het is ook handig om audio- en videobronnen te kunnen testen. Bijvoorbeeld als ik een DVD speler wil testen op mijn werktafel.

Er is technisch gezien niet zo heel veel te vertellen over deze kastjes. Behalve dat ik wel zoveel mogelijk probeer om BNC te gebruiken voor video. Daarbij probeer ik zo vaak mogelijk 75 Ω chassisdelen te gebruiken. Voor audio gebruik ik voor deze externe kastjes ongebalanceerde tulp aansluitingen, want vooralsnog gebruik ik alleen gebalanceerd audio in de 19 inch kast. Eventueel kan ik bij mijn werktafel nog eens een gebalanceerde XLR aansluiting toevoegen.

Hieronder wat foto’s van de bouw.

20151229-0895-pe1rqm.nl-1500px

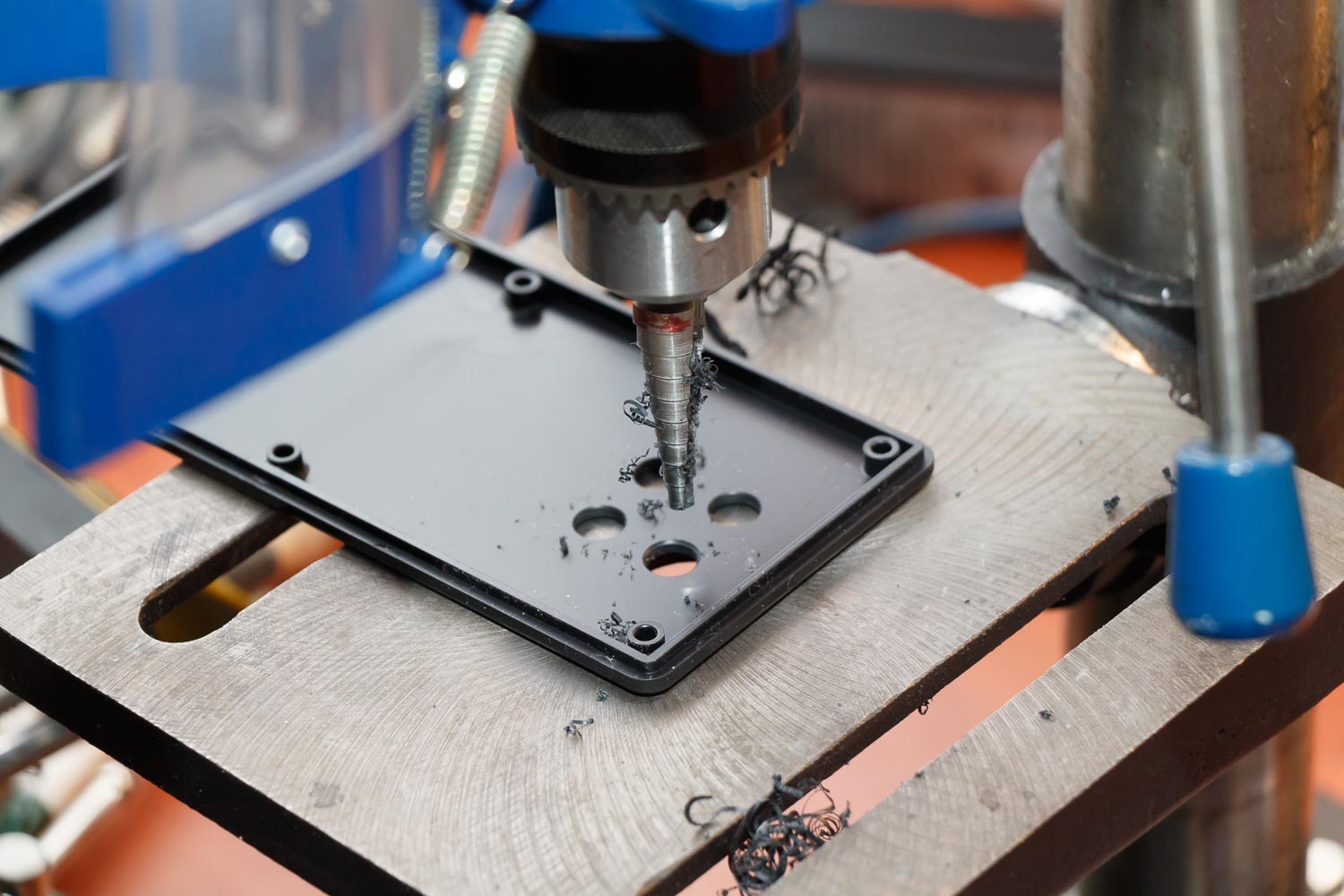

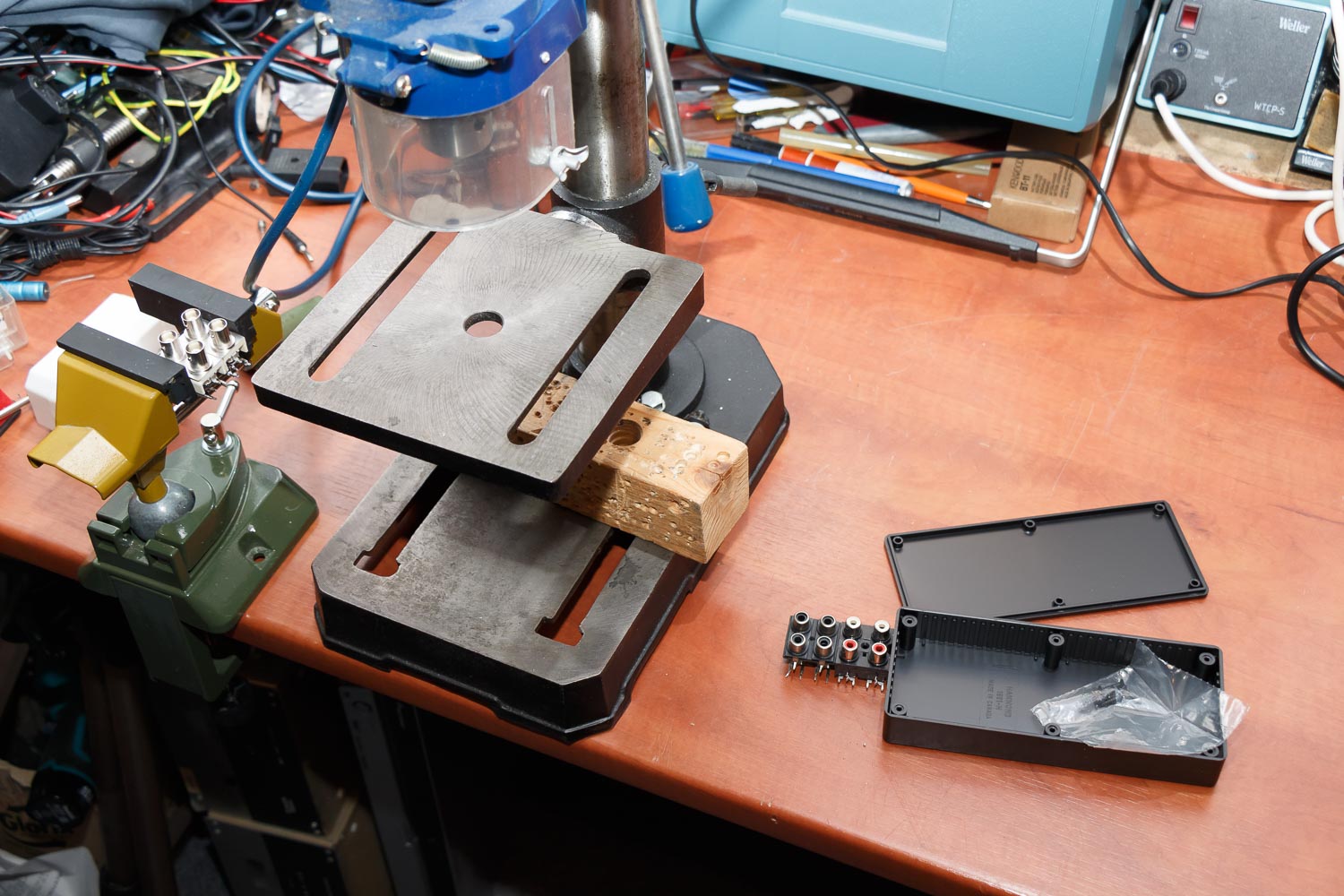

Het is vooral een kwestie van nauwkeurig boorwerk. Ik gebruik een kolomboor en conische getrapte plaatboren (plaatboren zijn gekocht bij Conrad).

20151229-0896-pe1rqm.nl-1500px

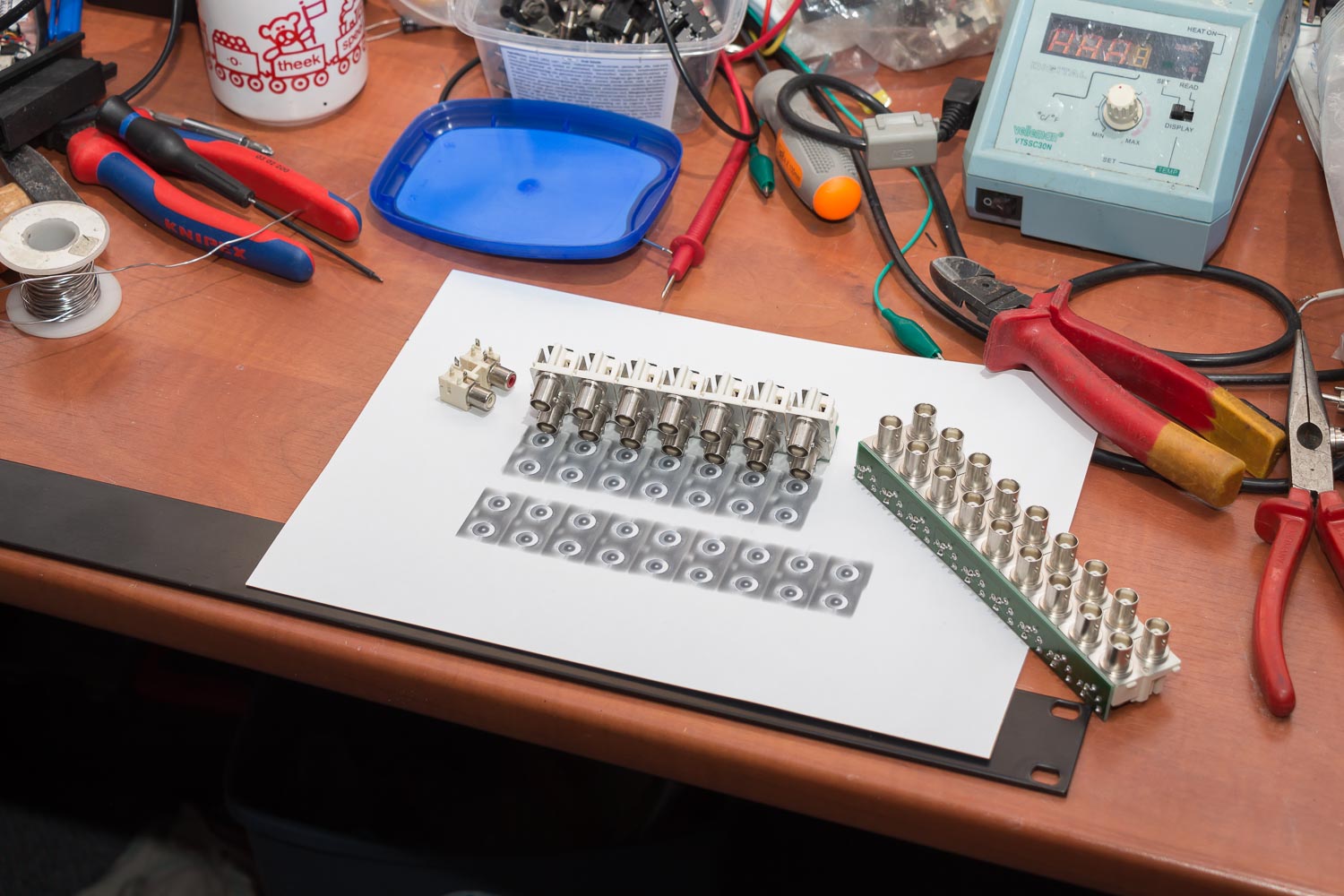

Het uittekenen van de juiste maten voor de chassisdelen doe ik door het chassideel op de glasplaat te leggen van een kopieermachine of scanner en dat te kopiëren op papier (of scannen en weer uitprinten). Dat gebeurt als het goed is maatvast. De papieren print gebruik ik dan om met een pons gaatjes te prikken middenin waar de gaten moeten komen. Uitknippen en leggen op de te boren plaat. Met de pons nu een gaatje slaan waar de boor moet centreren en daarna boren maar! Op de foto hieronder pas ik deze truuk toe op een veel grotere chassisdeel strip voor in de 19 inch kast:

20140208-6214-pe1rqm.nl-1500px

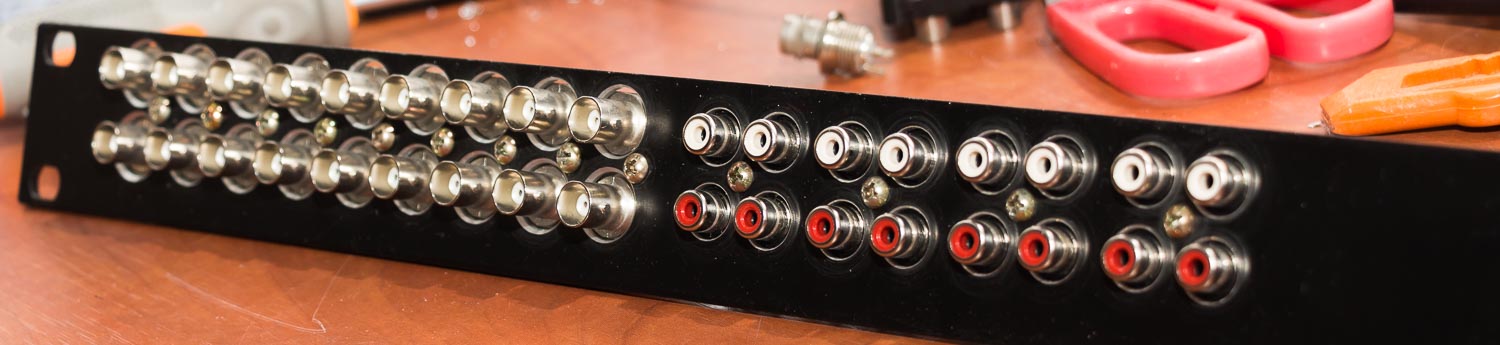

Wat er trouwens dan zo uitziet:

20140208-6221-pe1rqm.nl-1500px

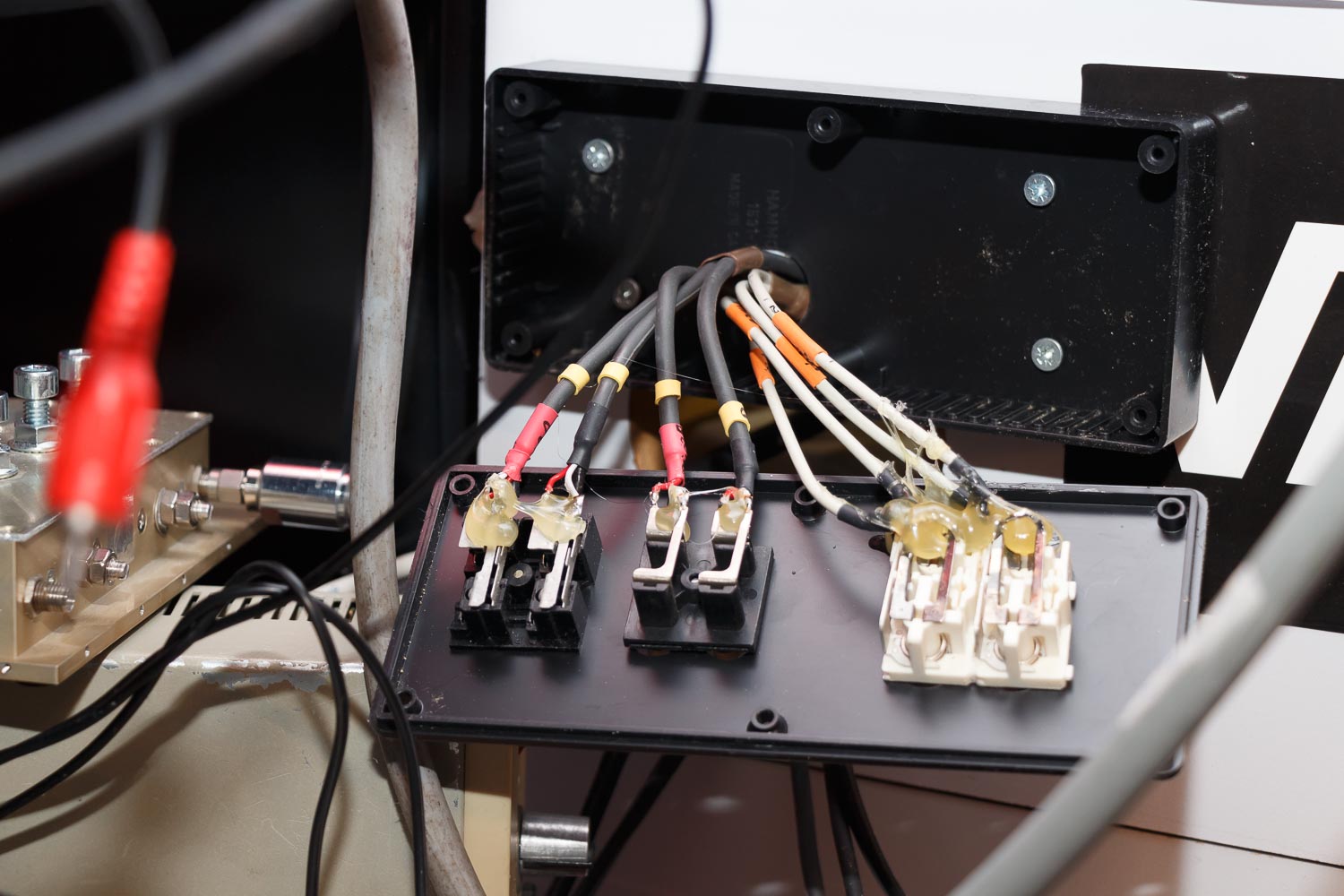

Voor de videokabel heb ik een type kabel gebruikt, waar vier coax kabels gelegd waren in één kabel. Dat was handig voor de ruimte en ik hoefde nu maar één kabel te trekken om vier aansluitingen te creëren. Na het solderen zijn de kabels vastgezet met wat hotglue.

20151229-0898-pe1rqm.nl-1500px

20151229-0899-pe1rqm.nl-1500px

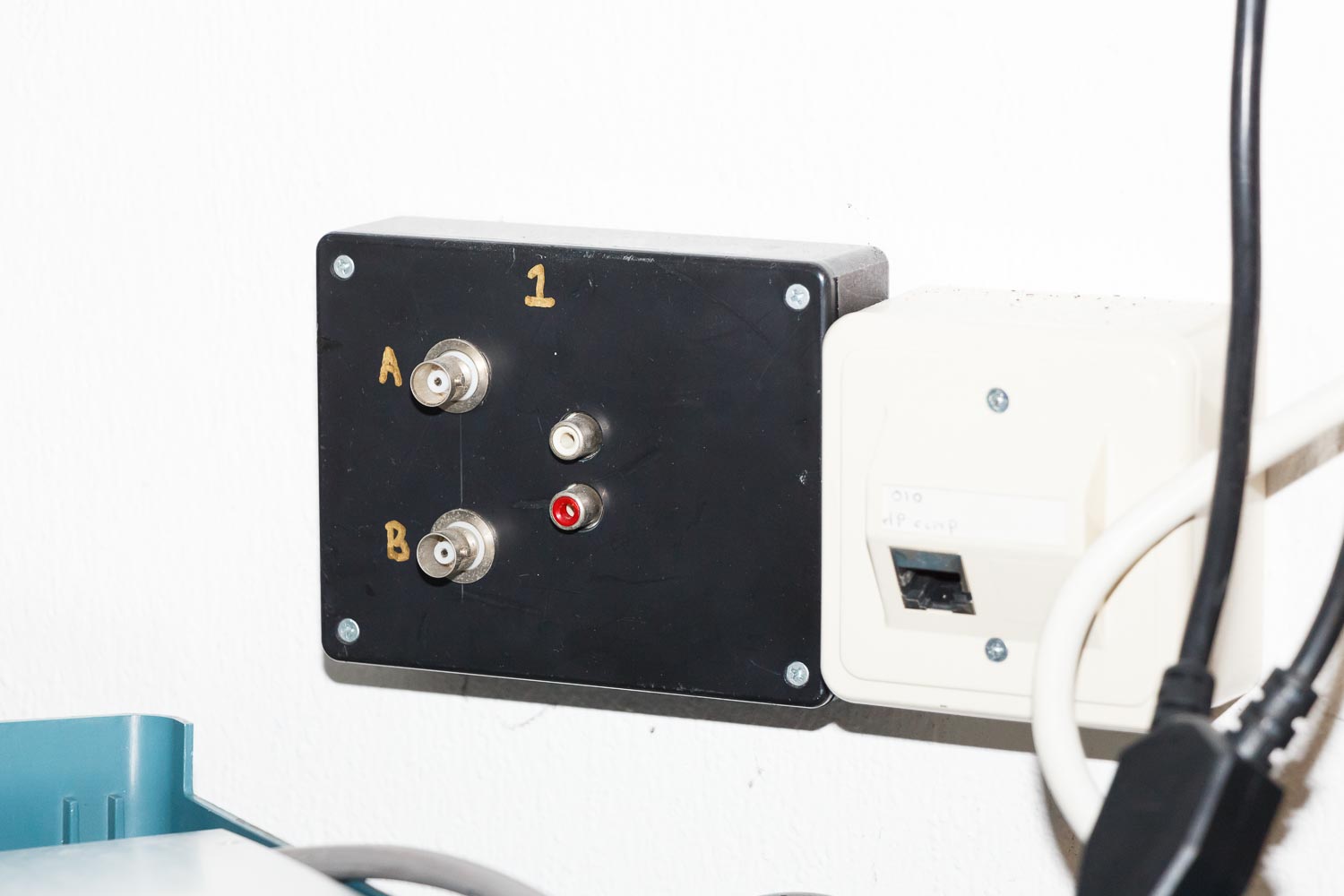

Deze heb ik gemaakt bij de werktafel:

20160106-0955-pe1rqm.nl-1500px



November 2016:
Voor David PE1MUD heb ik ook een 19 inch paneeltje geboord. Wederom met de kopieermachine en pons truc, zoals hierboven beschreven is.

20161102-2128-pe1rqm-nl-1500px

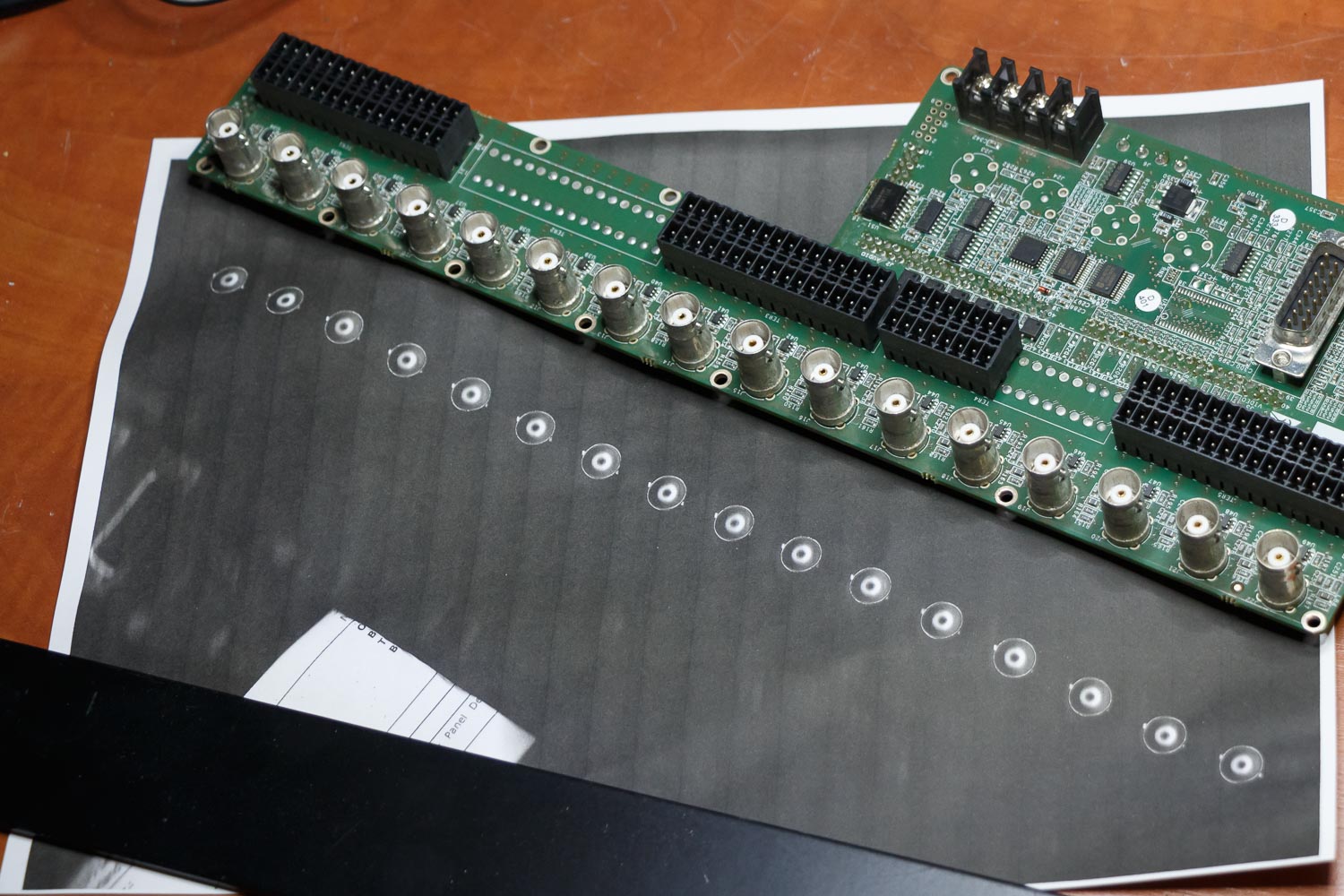

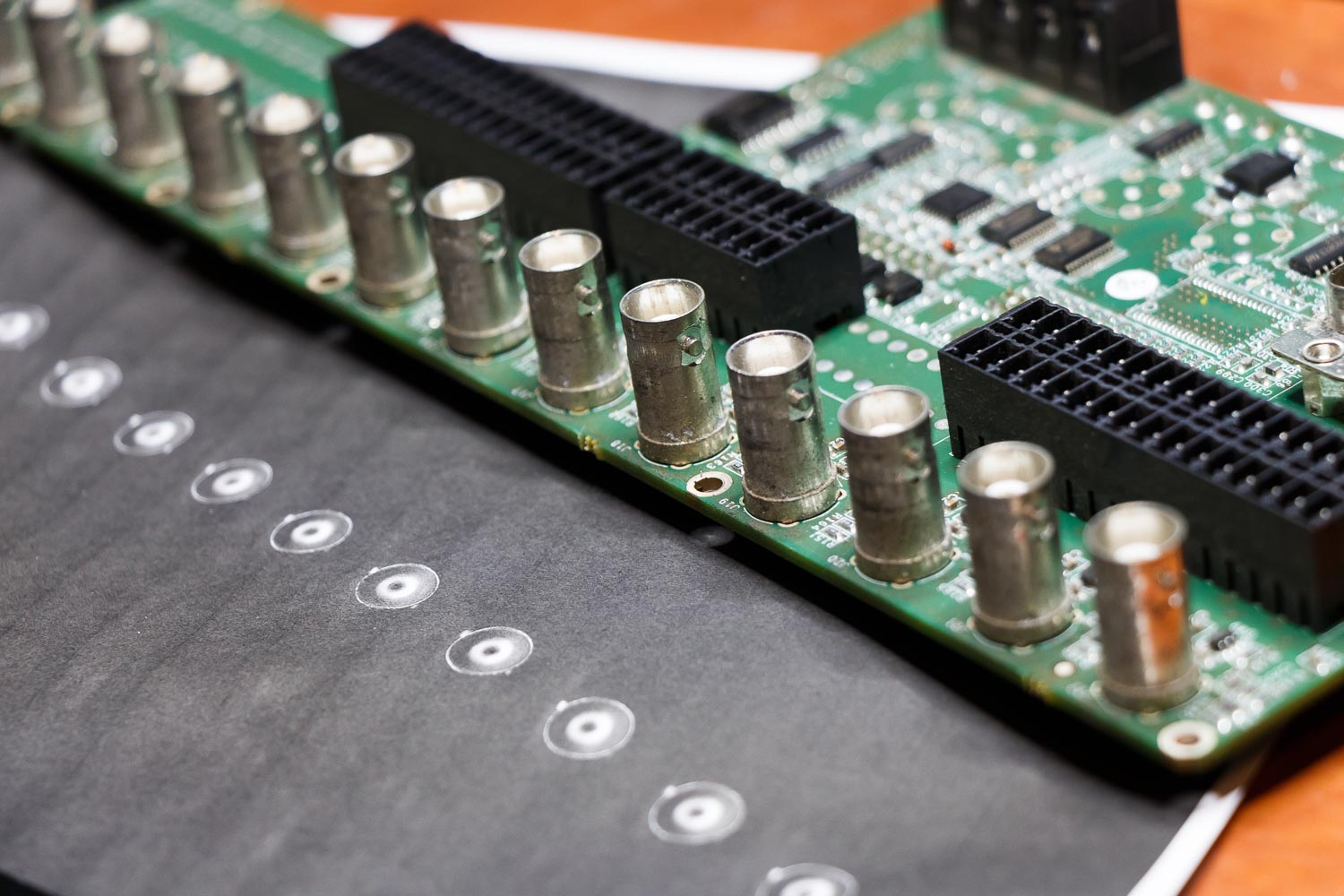

Op de kopieermachine, de PCB zo haaks mogelijk op de plaat

20161102-2129-pe1rqm-nl-1500px

20161102-2130-pe1rqm-nl-1500px

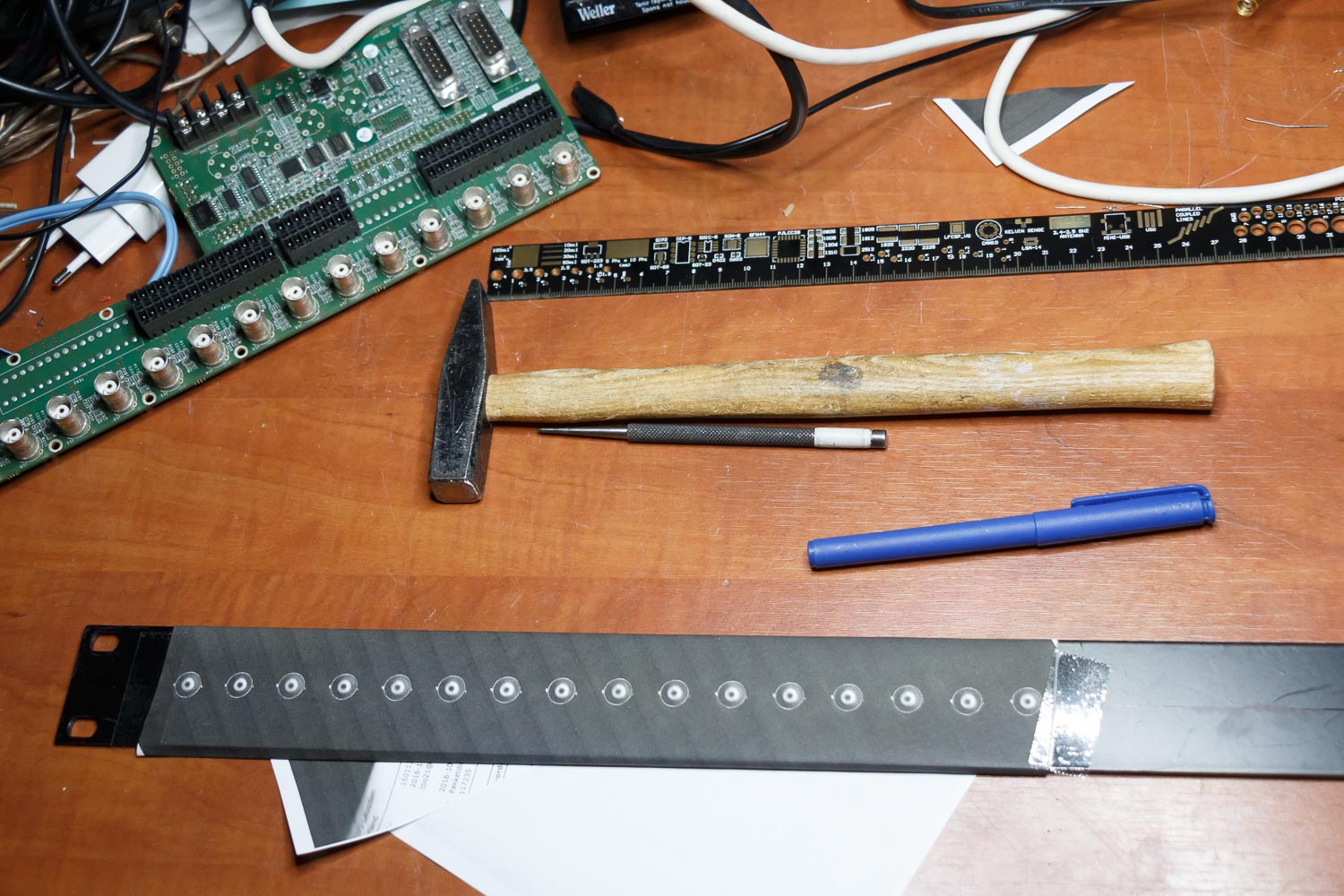

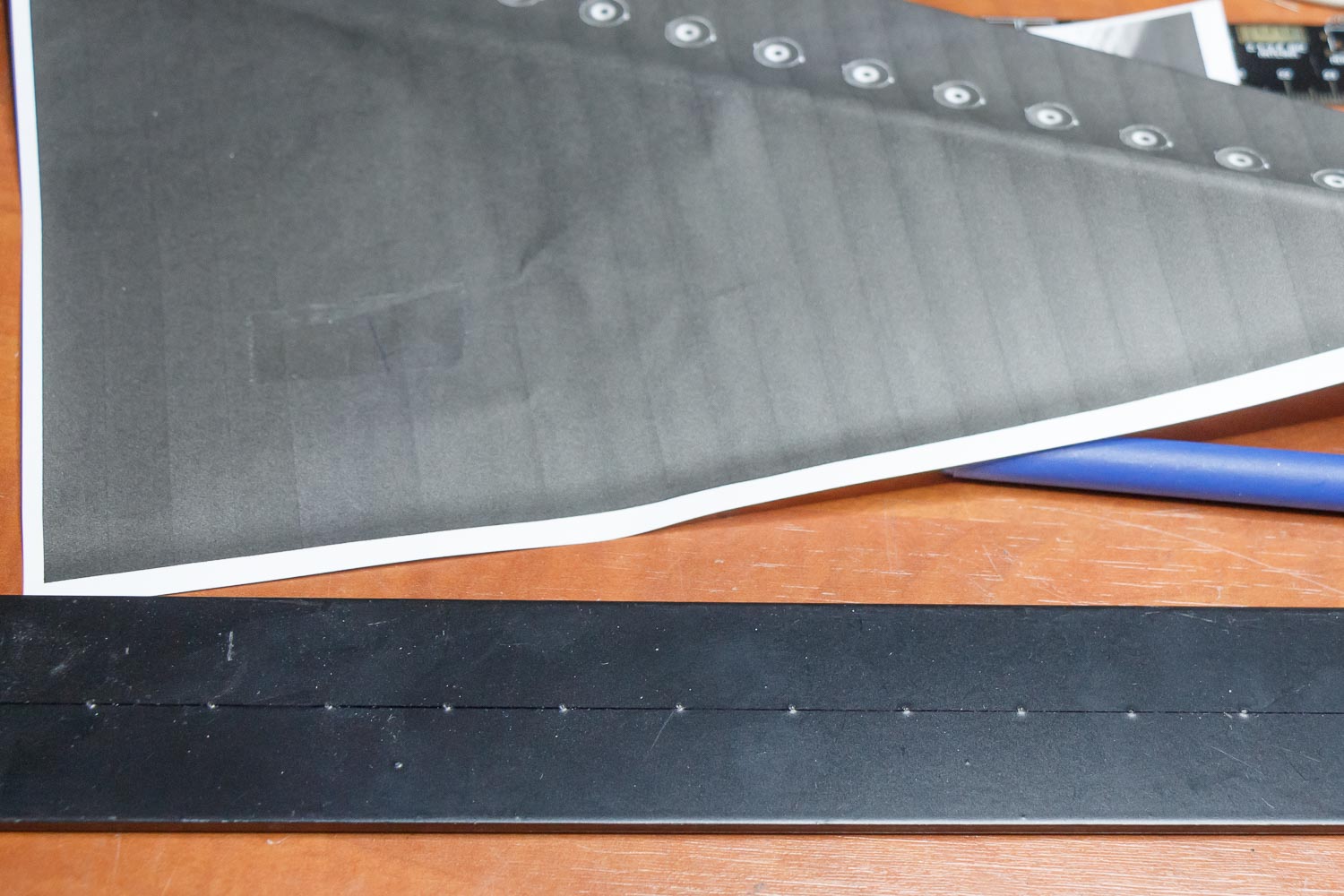

Ponsen

20161102-2132-pe1rqm-nl-1500px

20161102-2133-pe1rqm-nl-1500px

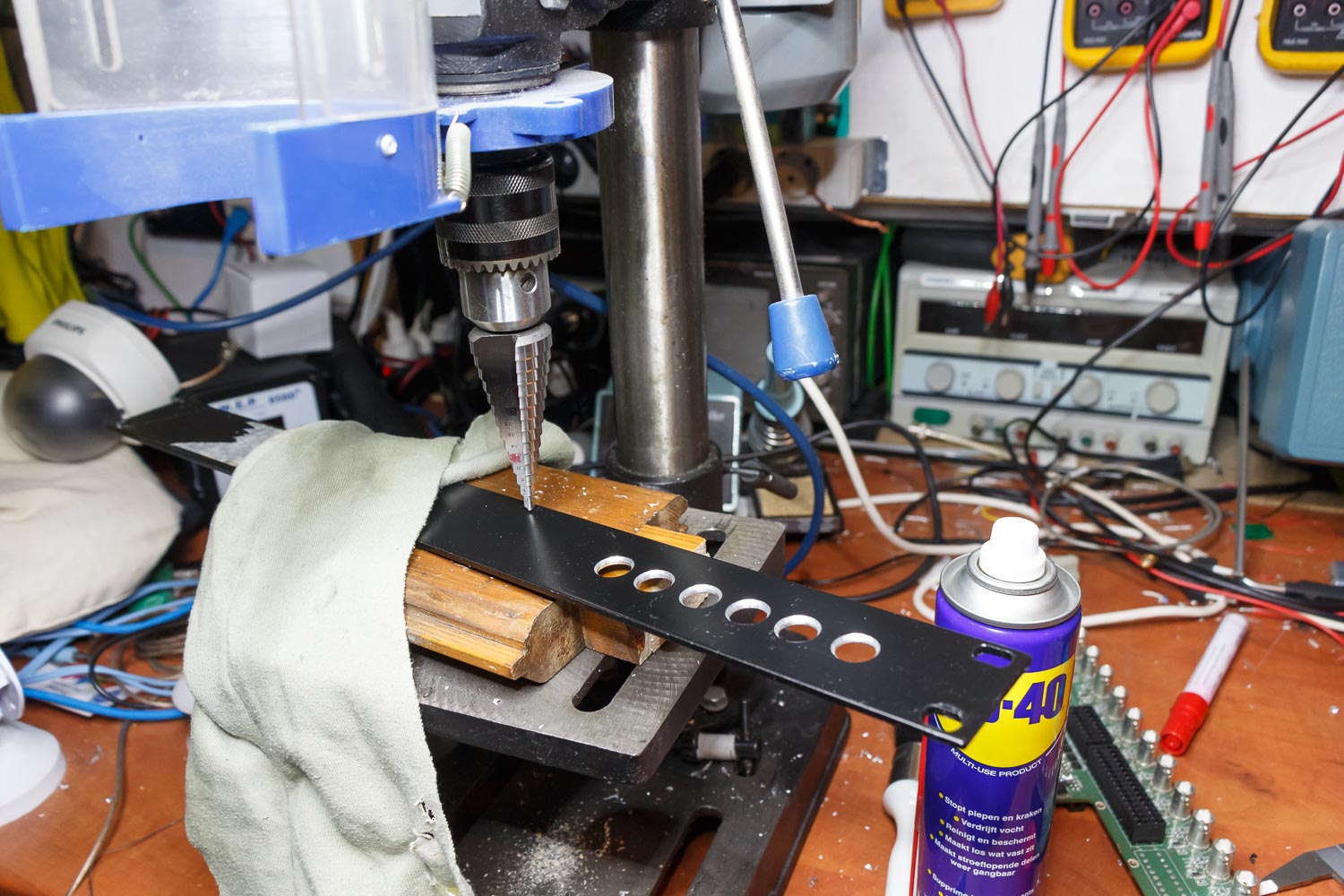

Boren in een kolomboormachine (vergeet dit maar uit de hand!). WD40 kan fijn werken als de boor wat stroef loopt.
20161102-2137-pe1rqm-nl-1500px

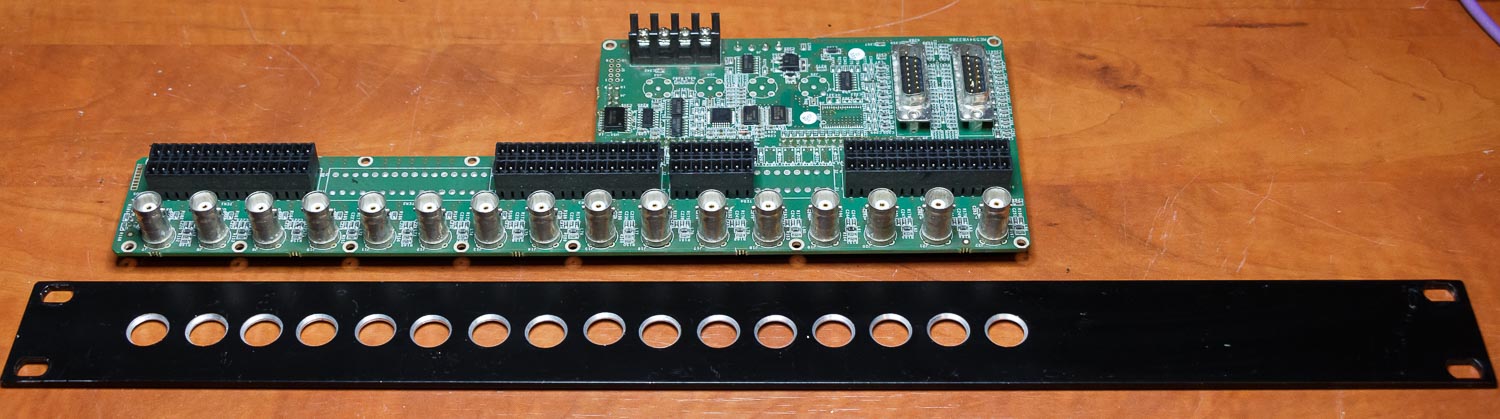

Klaar!
