In 2011 heb ik twee bouwpakketten besteld bij DF1FO (inmiddels lijkt de levering van dit pakket te zijn gestopt). Dit zijn mooie gevoelige vossenjachtontvangers voor VHF/2m en hoofdzakelijk geschikt voor ARDF jachten. Maar ook andere VHF jachten kun je er prima mee doen.
https://www.pe1rqm.nl/?p=789
8 Foto's
https://www.pe1rqm.nl/?p=1103
27 Foto's

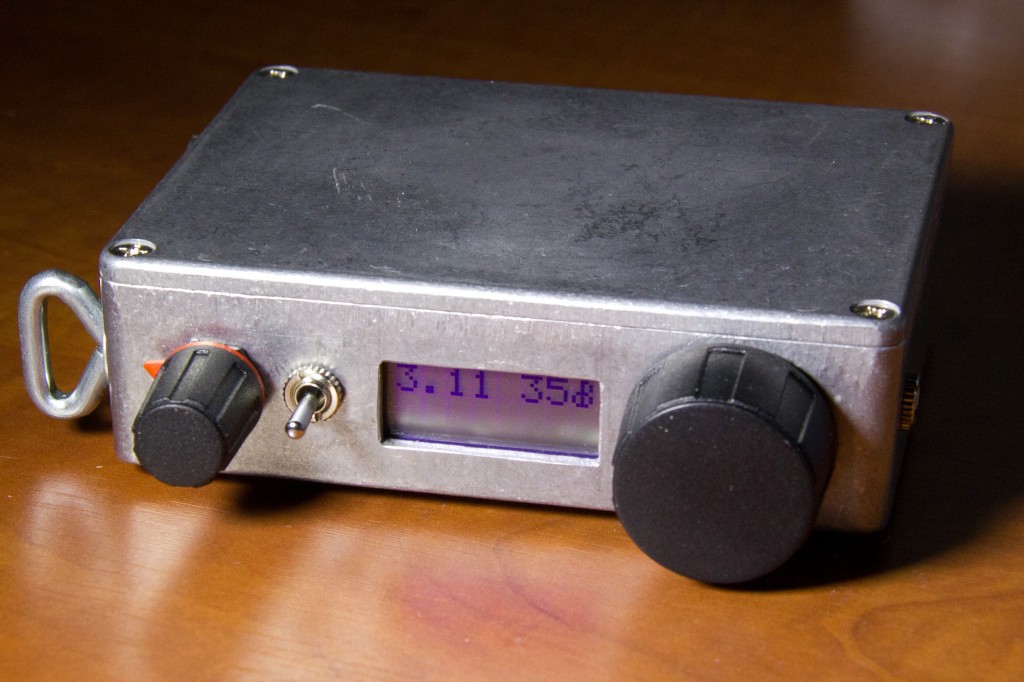

Deze ontvanger ontvangt in AM en heeft een frequentiebereik van 143.900 tot 146.100MHz (met een andere varicap uitbreidbaar tot 148MHz). Er zitten timers in om de tijd in de gaten te houden van wanneer welke vos in de lucht is. Deze ontvanger is ook erg geschikt voor wedstrijdlopers. Snel peilen kan onder andere vanwege de automatische terugschakeling in gevoeligheid (ook uitschakelbaar door dit op handmatig te zetten). Op de site van DF1FO kun je alles lezen over deze ontvanger

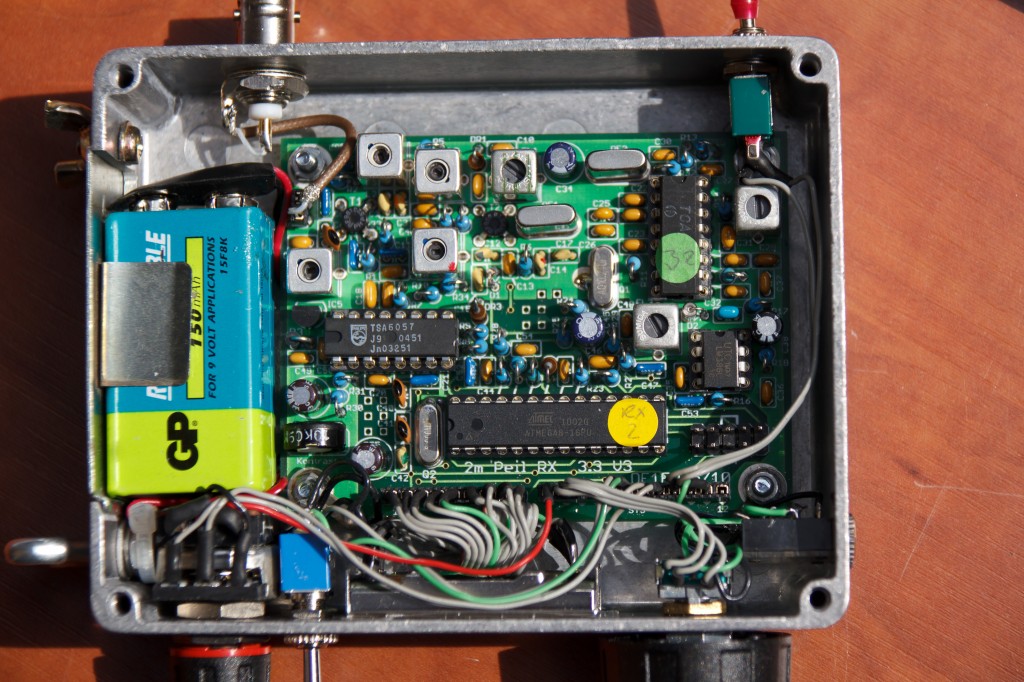

Lees hier meer over de bouw van ontvanger nr. 1
Lees hier meer over de bouw van ontvanger nr. 2
Hoe is het licht uit te zetten van het display
Het ontwerp had standaard geen LED verlichting. Maar het display met typenummer EA DIPS082 is er ook in een variant met permanente LED backlight. Die kan inderdaad ca. 50mA extra consumeren. Op de al standaard opgenomen 75mA is dat behoorlijk veel. Hier staat meer info en een modificatie: http://www.mouser.com/ds/2/127/dips082e-274871.pdf
Mocht dat niet lukken, zou je een normale DIPS082 kunnen bestellen en deze vervangen.
LED Backlight
Standard display EA DIPS082-HN is reflective, non-backlighted version. Module with part number EA DIPS082-HNLED comes with yellow/green LED backlight. Power consumption for backlight is Zou Is dit misschien ook en oplossing Tjalling 50mA typ. and 80mA max. Backlight is permanent switched on.
For individual use LED backlight can be switched on and off after doing the following modification: Remove series resistor R5 and change resistor from R6 to R7. Now a positive voltage at pin 7 (D0) powers Anode of backlight direct. To limit LED-current an external series resistor is required (RExt.= 0,8V / ILED). Please note that in this case display interface is 4-bit mode only !
Klopt! Op pagina 4 staan plaatjes van de weerstanden. Ik hoop dat je er uit komt :)
R 5 verwijderd oké nu bedankt voor het meedenken is nu oké .
Top!
