K&H Mini-Monitor 201 luidspreker reparatie

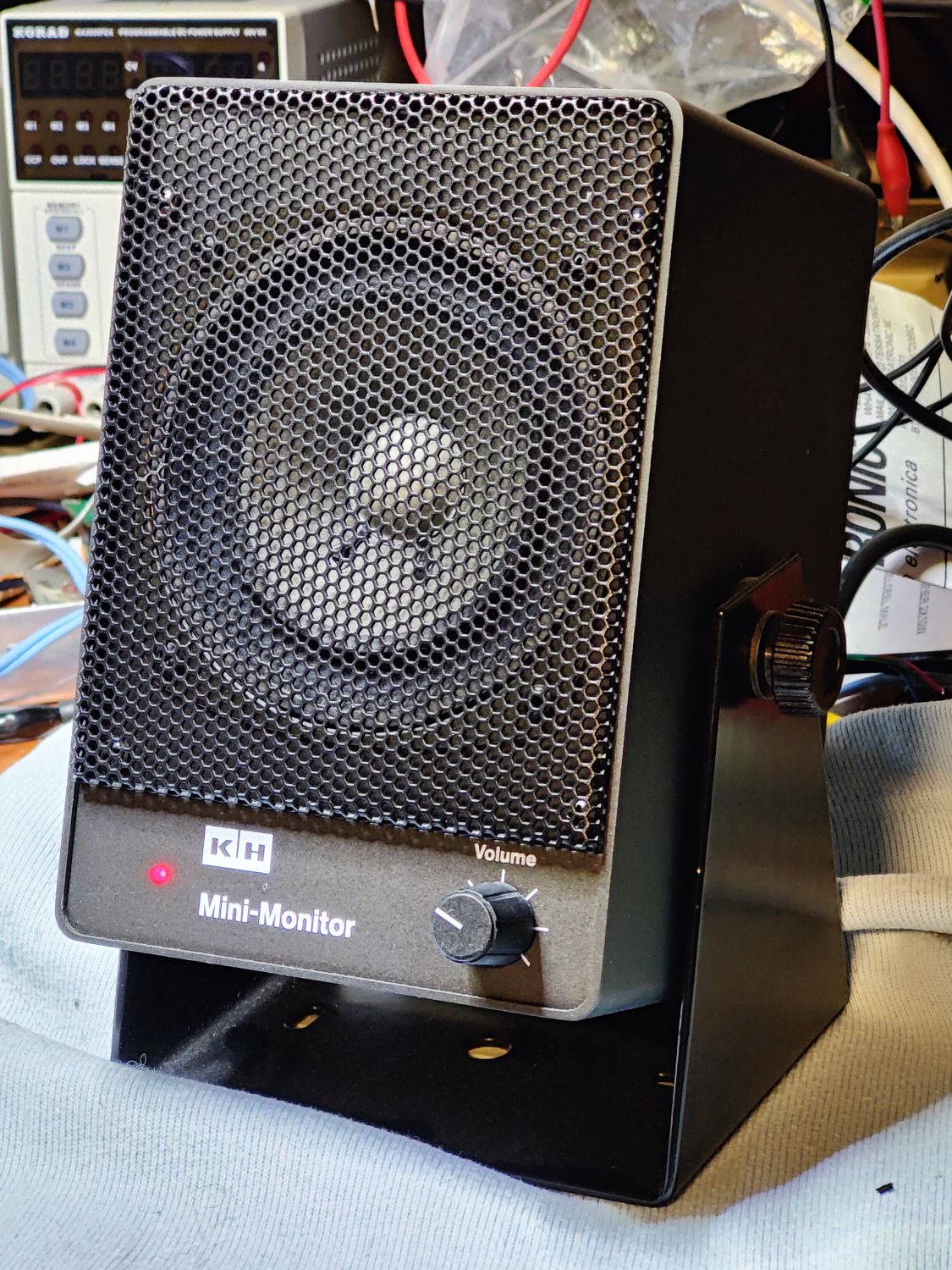

De K&H Mini-Monitor 201 is een actieve luidspreker, die bedoeld is als kleine actieve monitorluidspreker voor professionele toepassingen. De luidspreker heeft een gebalanceerde ingang, dus kan worden aangesloten op professionele mixers, schakelmatrixen, etc. Deze luidspreker heeft een magnetische afscherming, waardoor de -destijds gebruikte- CRT beeldschermen geen vervorming vertoonden als de speaker te dichtbij stond.

De luidspreker is te klein voor een mooie basweergave, maar spraak klinkt heel erg goed. En dat bleek ook goed voor de hobby toepasbaar, want deze luidspreker is perfect voor aan een transceiver of ontvanger. Omdat het een actieve speaker is, kun je zelfs meerdere transceivers/ontvangers parallel aansluiten, met behulp van serieweerstanden (ca 1k). Een eenvoudige audiomixer kan ook.

Ik heb een aantal van deze speakers. Eén begon op een keer raar te vervormen. De zekering brandde later ook door. Toen ik meette, merkte ik gek genoeg geen kortsluiting of lage impedantie rond de voeding. De Elko’s, bugcel en alles rond de voeding waren ook goed.

Een nieuwe zekering brandde dan ook niet opnieuw door. De spanning was ook in orde. Maar het geluid was nog steeds erg vervormd. Toen maar het audiodeel doorgemeten. Hier is de oscilloscoop erg handig. Ik ben helaas vergeten om foto’s te maken van het oscilloscoopscherm, die die kan ik niet opnemen in dit artikel.

Aan de ingang zit een trafootje, waar het gebalanceerde audio binnenkomt. Op dit punt was geen vervorming zichtbaar. Dit werd in een dubbele NE5532 opamp voorbereid, om aan te bieden aan een TDA2009 eindversterkermodule. Op de opamp zag ik met de oscilloscoop wel wat vervorming in de vorm van rare spikes, maar dit was vrij mild ten opzichte van de hoorbare vervorming. Even een andere opamp erin gedaan en dit gaf hetzelfde resultaat. De zichtbare vervorming bleek later overspraak te zijn uit de defecte TDA2009.

Want op deze versterkermodule waren enorme spikes te zien in het ritme van het audio. Op de uitgang dus zeer sterk en op de ingang mild gemoduleerd bovenop het onvervormde audio. De spikes bevatten erg hoge frequenties en die ga je door het hele circuit zien door overspraak.

De reparatie was toen ook simpel. Module vervangen.

TDA2009
Met wat headerkabels kon ik de speaker makkelijker testen.

Dus weer een speakertje gered van de ondergang. Deze kan weer een doel in de shack krijgen, of bijvoorbeeld als speaker tijdens de JOTA. Ik heb weleens meerdere van deze opgespeld op een tafel, zodat grote groepen kinderen konden meeluisteren met kortegolfuitzendingen.
