Zelfbouwprojecten van Timo PE1FOD

Hier staan een aantal projecten en schema’s van Timo PE1FOD. Veel projecten verwijzen door middel van links naar Hamforum.nl. De meest recente projecten staan onderin.

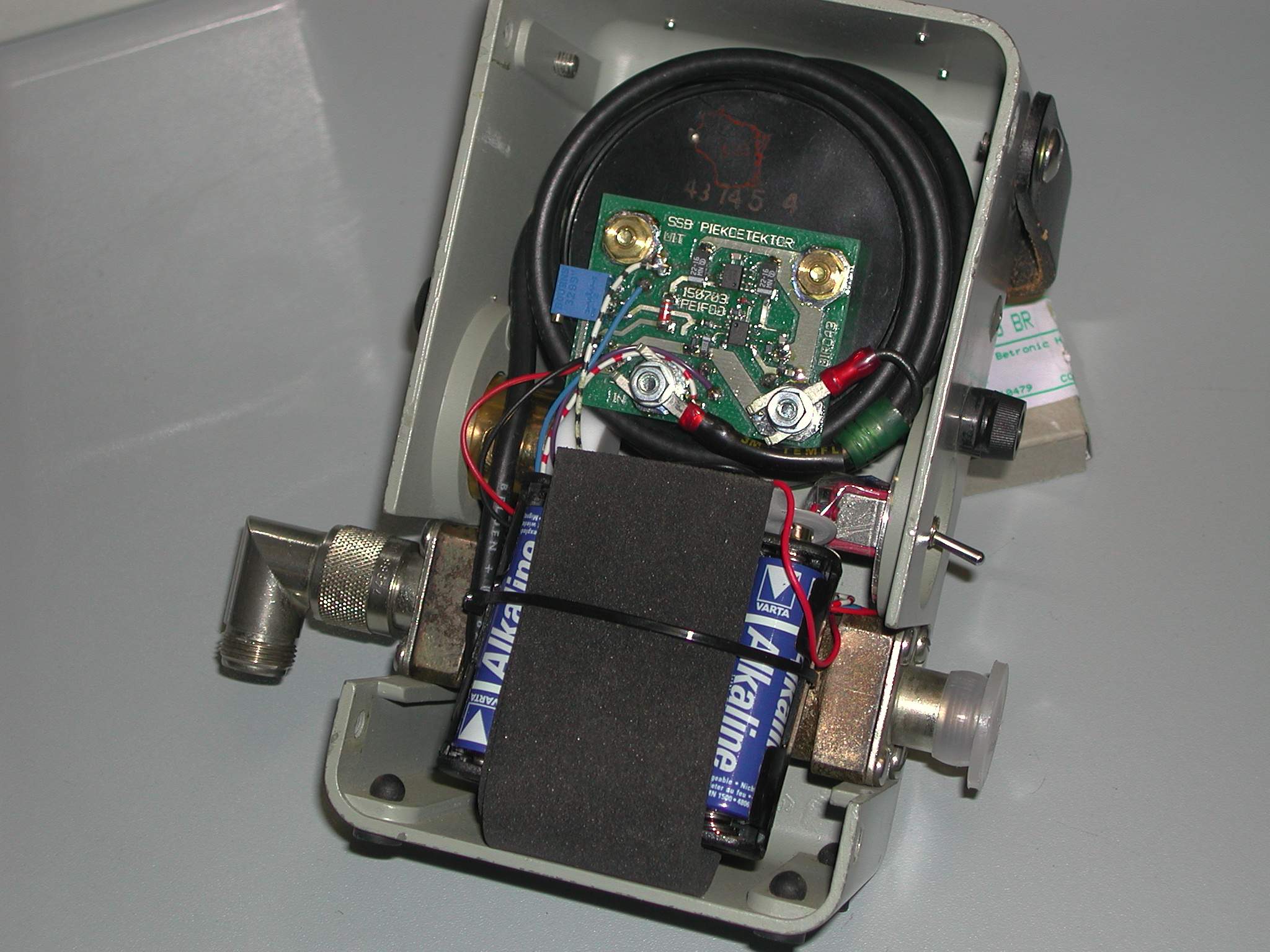

Piekdetector voor in de Bird43 Wattmeter (voor SSB en CW)

  • Met onder andere: schema, PCB, PCB componentzijde.

Link

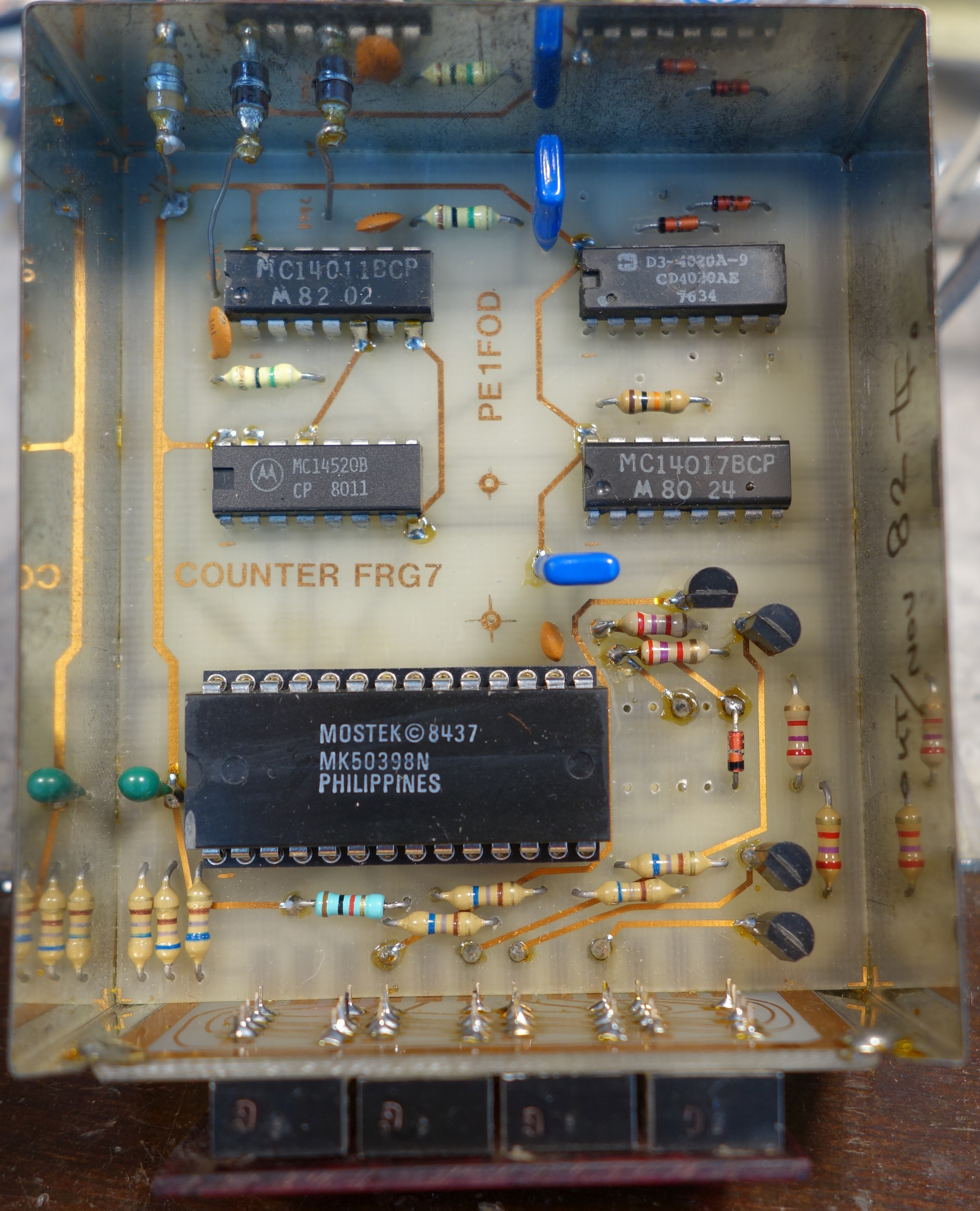

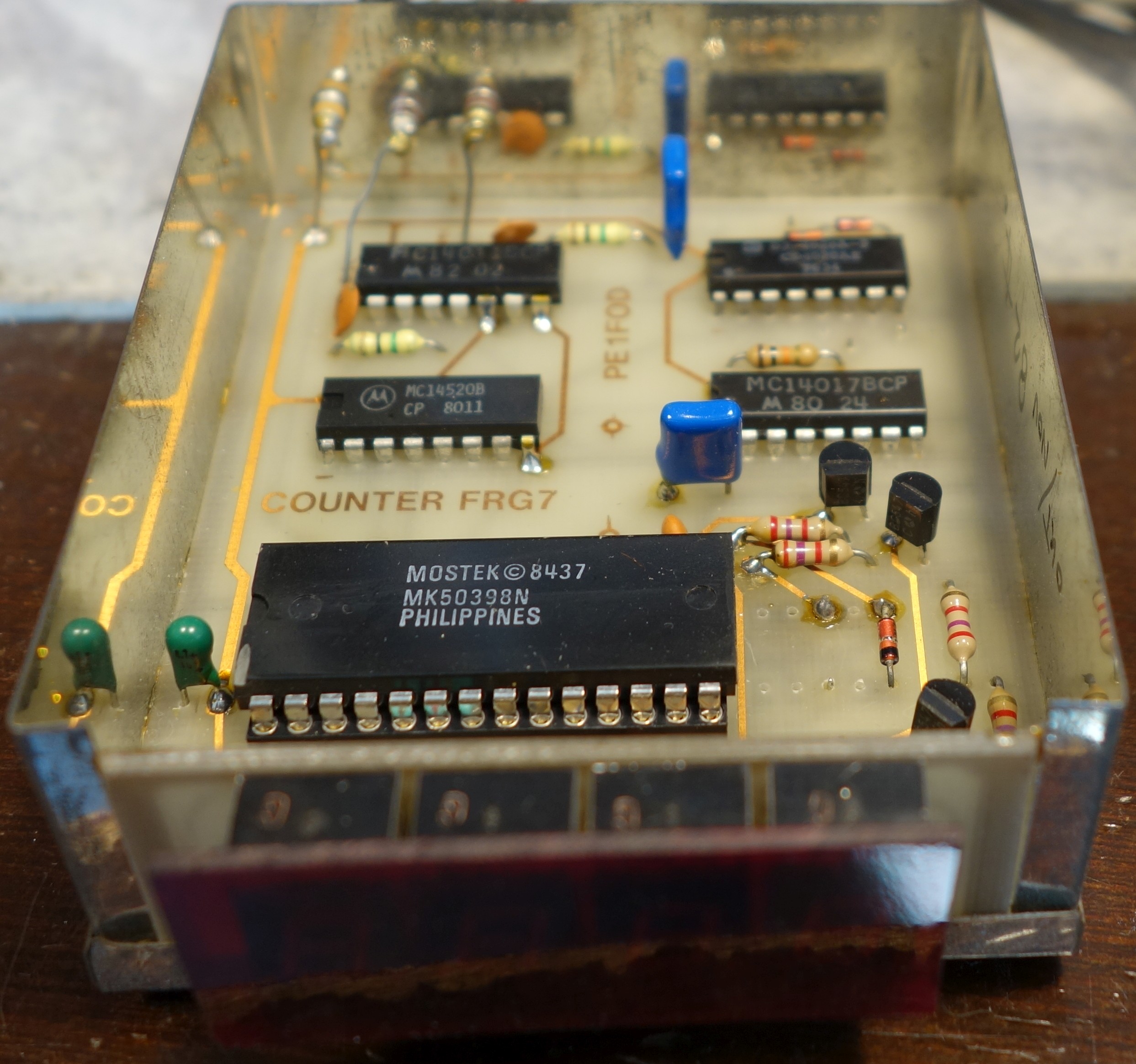

Counter voor Yaesu FRG7 kortegolf ontvanger

dsc02631b dsc02628b

Link

Antenne coupler met coax (combiner)


  • Meer info in deze comments: Link

RF coupler coax (antenne coupler met coax)
RF coupler coax (antenne coupler met coax)
RF-Coupler-Coax-All108.pdf
Version: 1.08
336.0 KiB
1087 Downloads
Details...
CTCSS generator voor Tx

Link

Filters voor 28MHz (10m), 50MHz (6m), 70MHz (4m)

Voorbeeldfilters voor simulatie te openen met RFsim99.

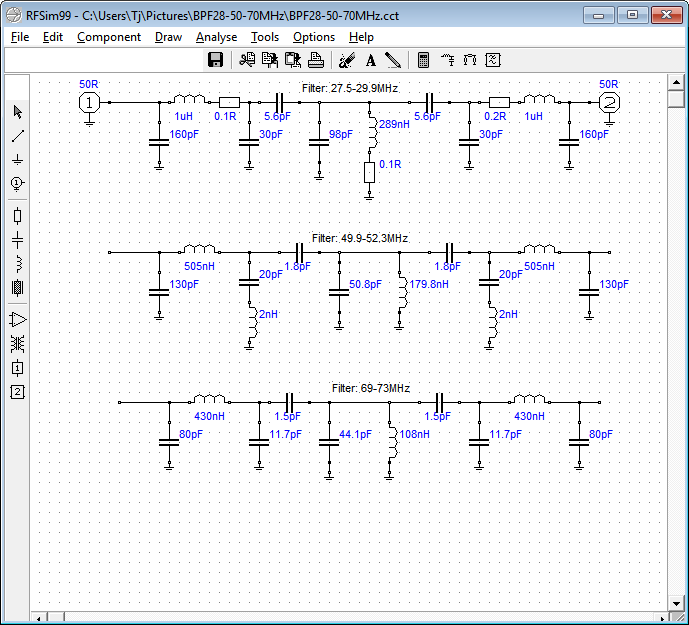

Voorbeeldfilters RFsim99
Voorbeeldfilters
RFsim bestand met voorbeeldfilters voor 28, 50 en 70MHz
60.8 KiB
446 Downloads
Details...

RFsim99
RFsim99
RFSim99.zip
Version: 1.05
1.2 MiB
179 Downloads
Details...

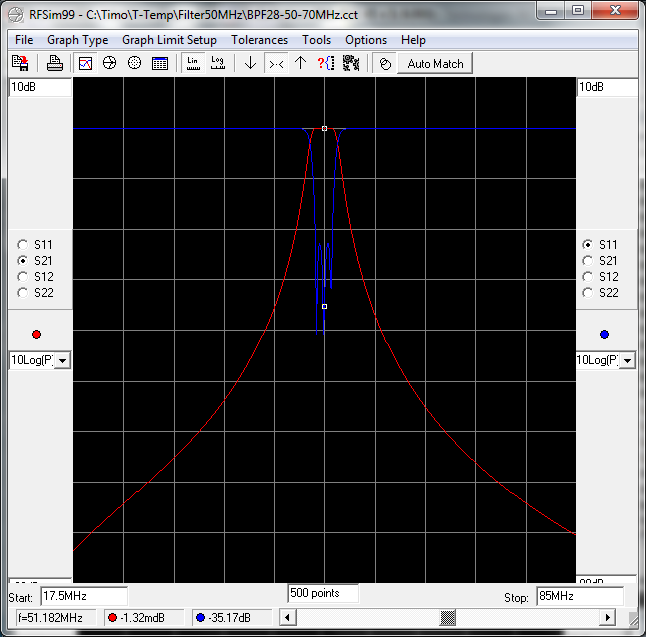

De simulatie plots:

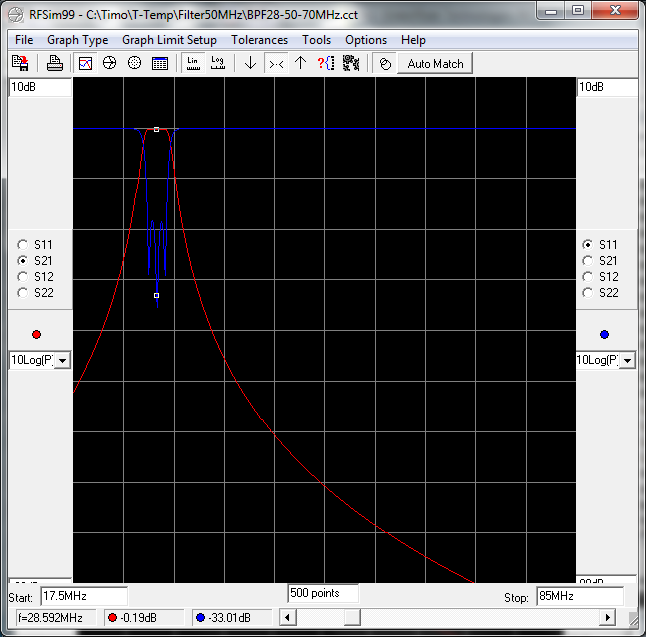

Plot28MHz
Plot28MHz

Plot50MHz
Plot50MHz

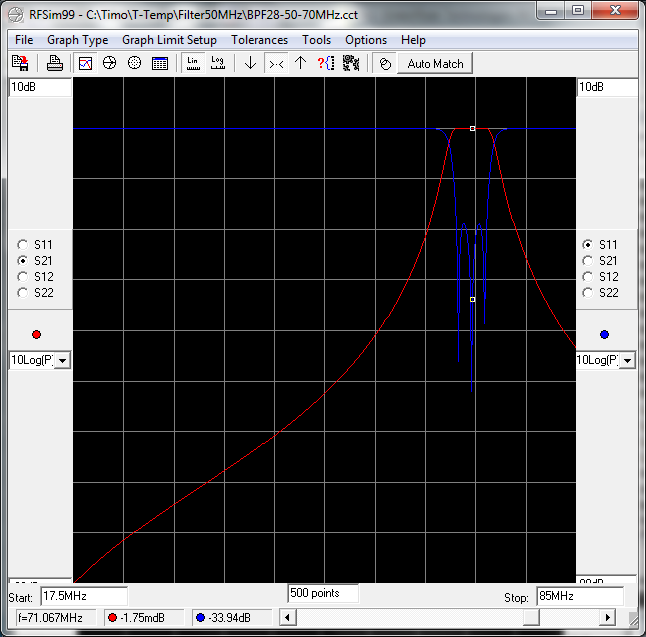

Plot70MHz
Plot70MHz

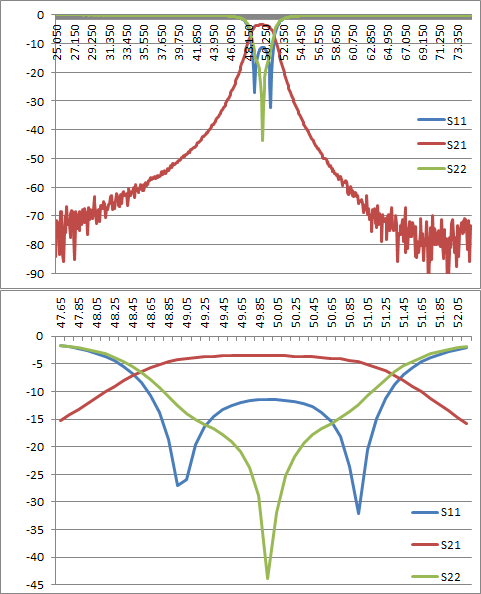

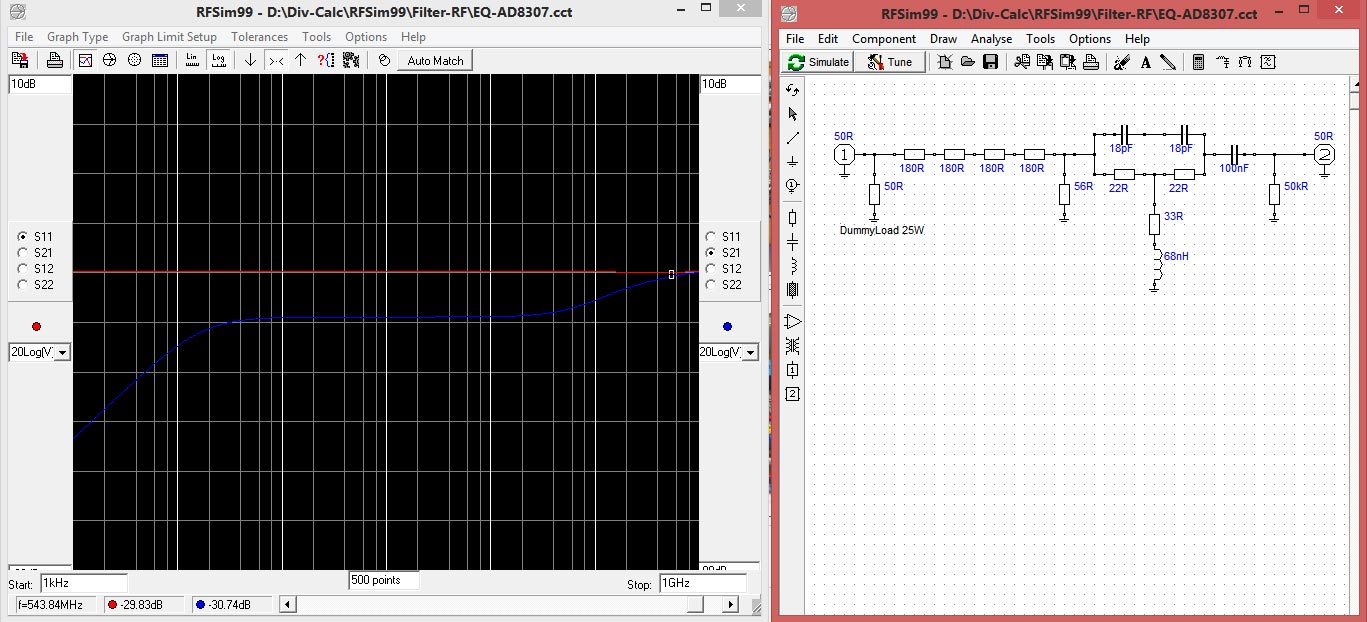

Het 50 MHz filter is in het echt gemeten en de resultaten zijn gelogd in een Excel bestand. Bekijk ook de andere Excel-tabbladen wat het filter doet bij hele hoge frequenties (draadlengtes gaan invloed hebben):

Filter50MHz-Plot

Meting van het 50MHz filter
Meting van het 50MHz filter
Filter50MHz.xls
446.0 KiB
255 Downloads
Details...



Op Hamforum staat nog een schema en een meting van het 28 MHz (10m) filter. Klik hier om de link te openen.

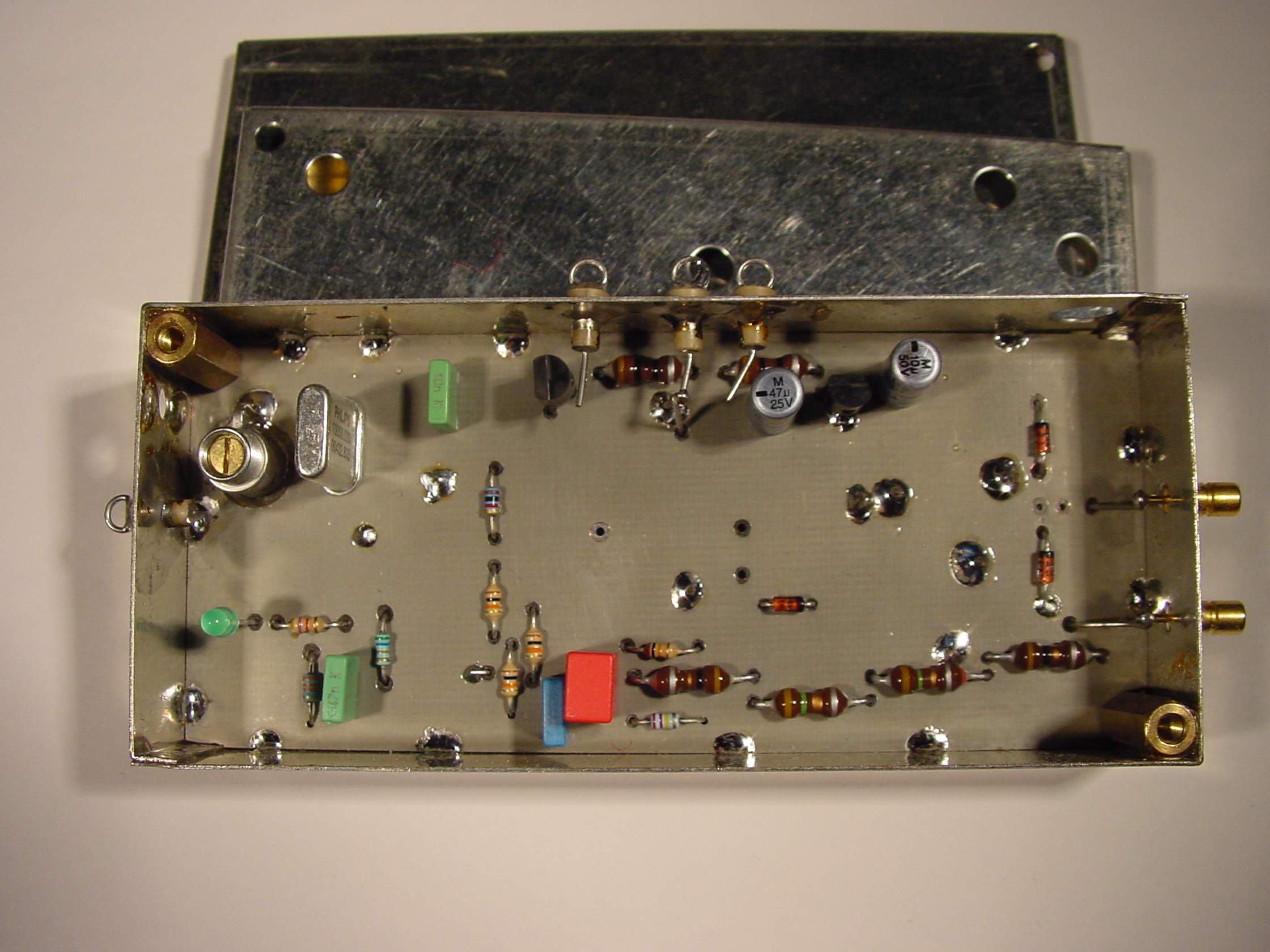

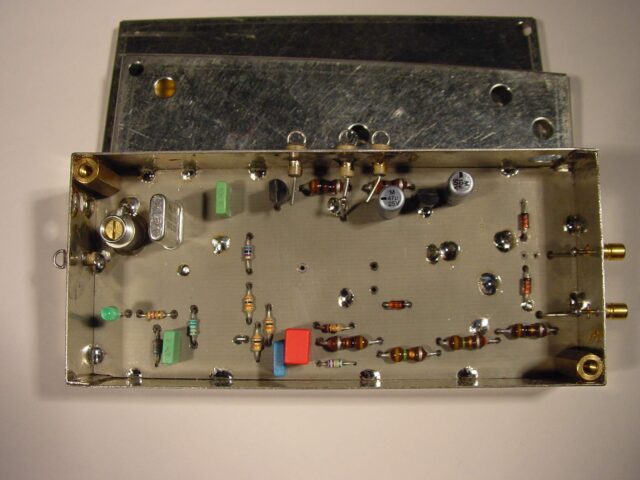

Frequentie referentie uit GPS (PLL)

  • Voor Jupiter GPS module TU30-D140 met 10 KHz

Link

> Update: voor nieuwere versie met print, klik hier

Voorbeeld schema’s van een LM317 voeding

Link

Overspanningbeveiliging

Link

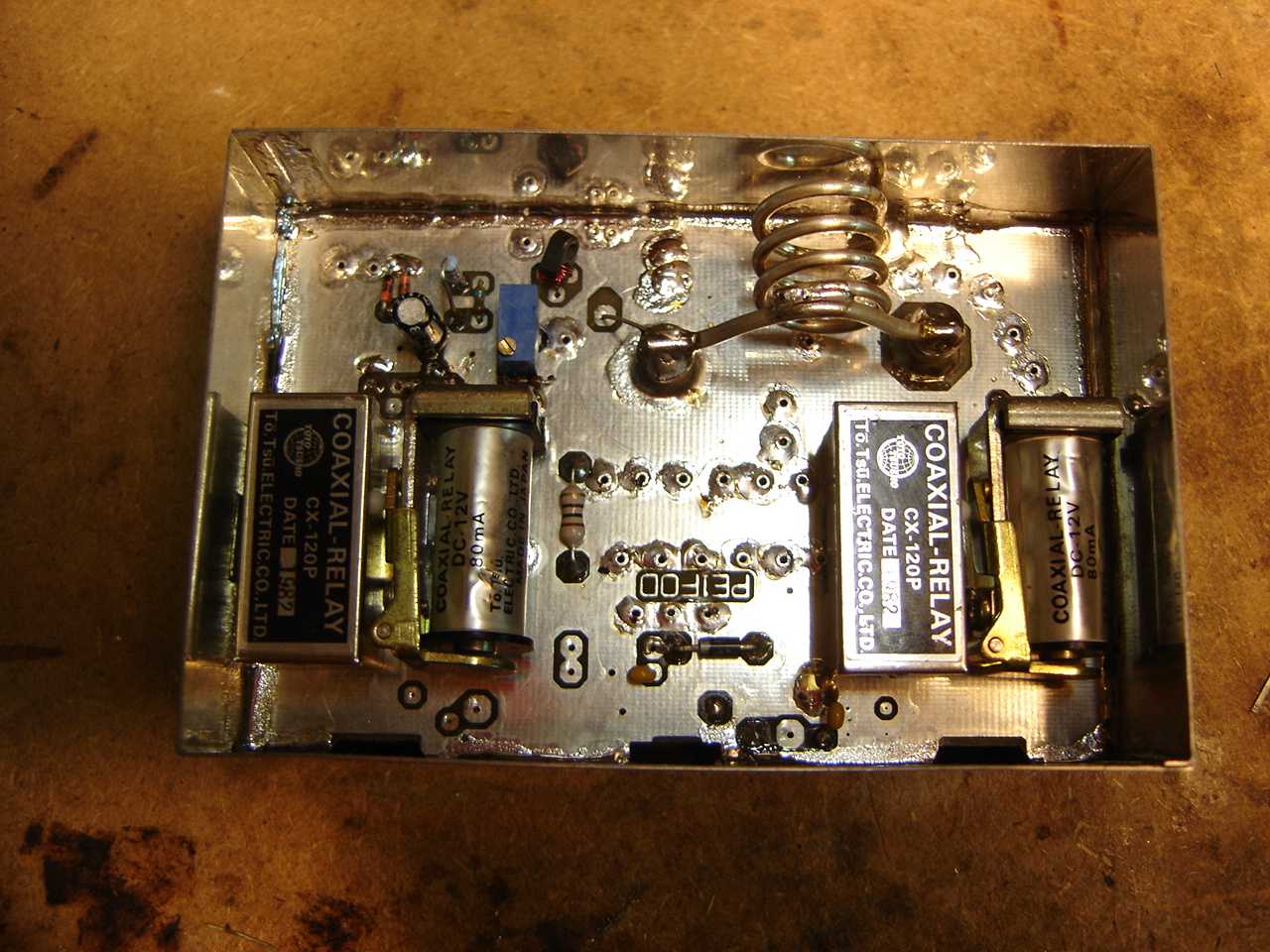

2m voorversterker geschikt voor contest gebruik.

  • Met vertraging geschakeld is 500Watt geen probleem.
  • Met onder andere: schema, componentzijde, soldeerzijde, PCB componentzijde, PCB soldeerzijde, plot 2dB gain, plot 10dB gain, plot IP3

Link

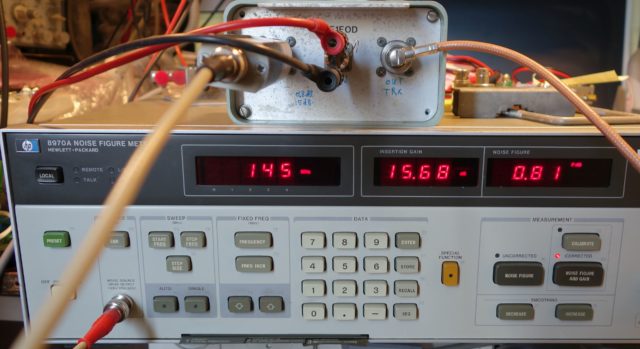

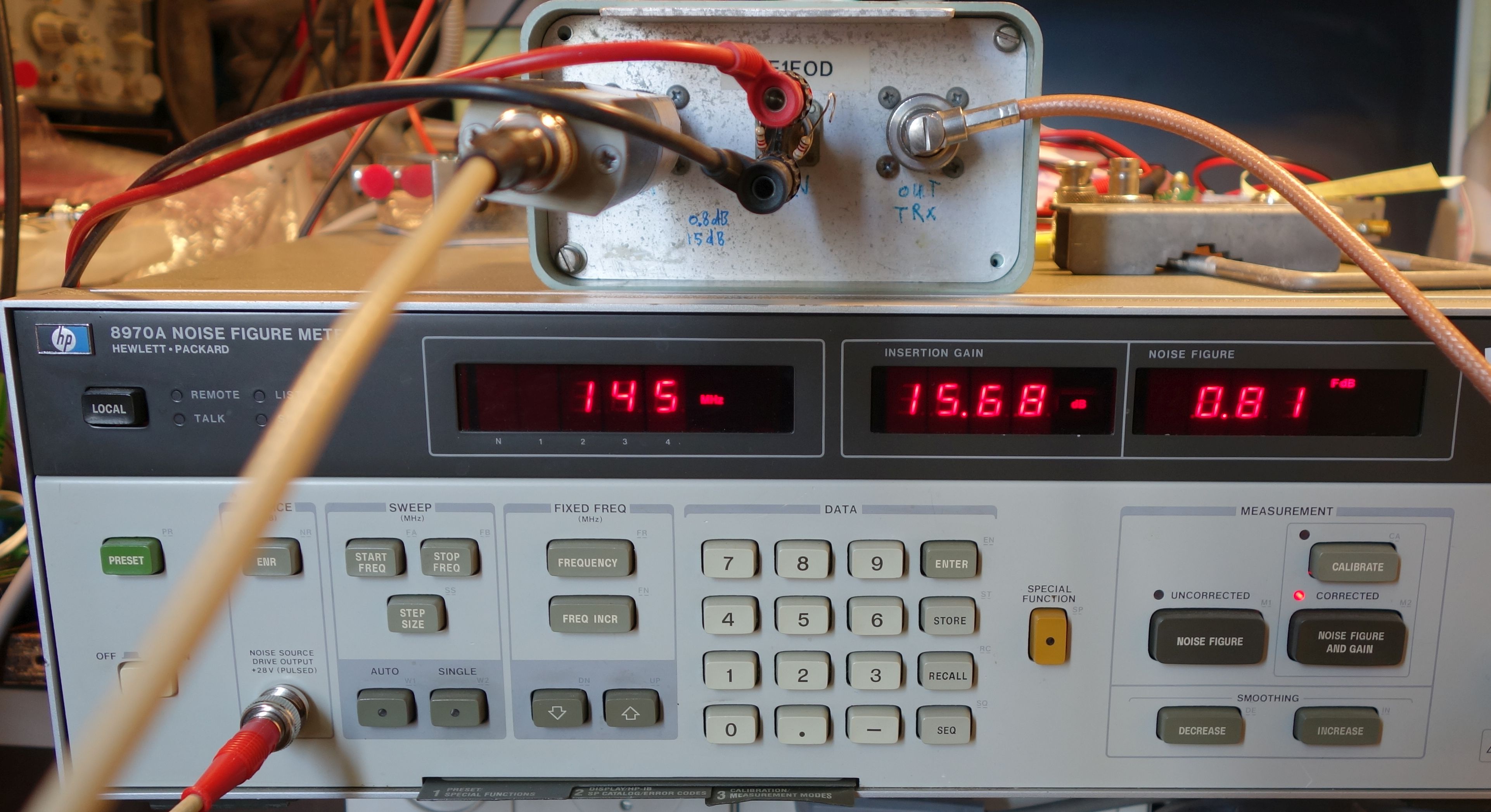

Ruisgetalmeting, zie display
Ruisgetalmeting, zie display
Counter prescaler 3GHz

  • Met onder andere: schema, componentopstelling, PCB, plot input gevoeligheid

Link

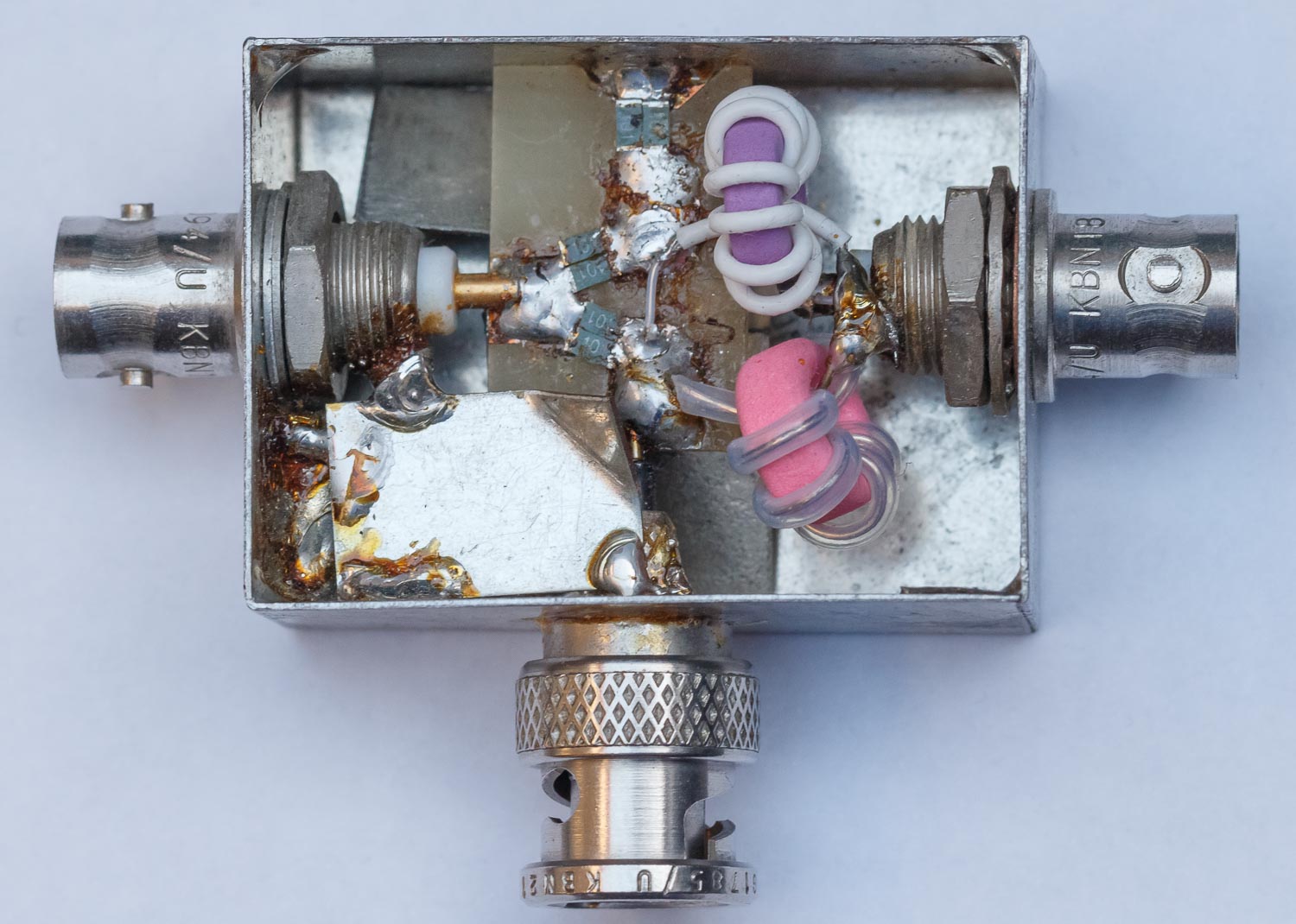

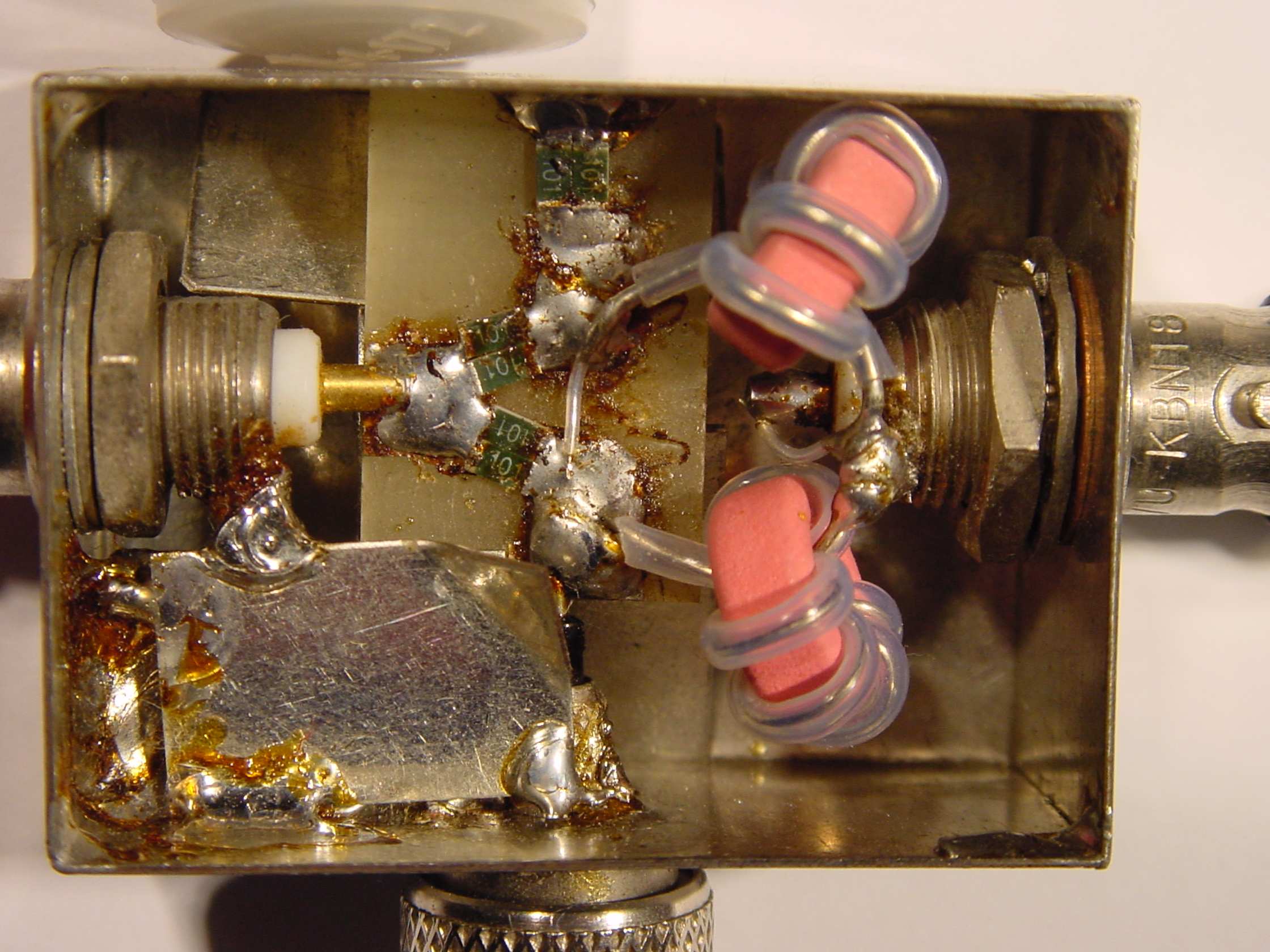

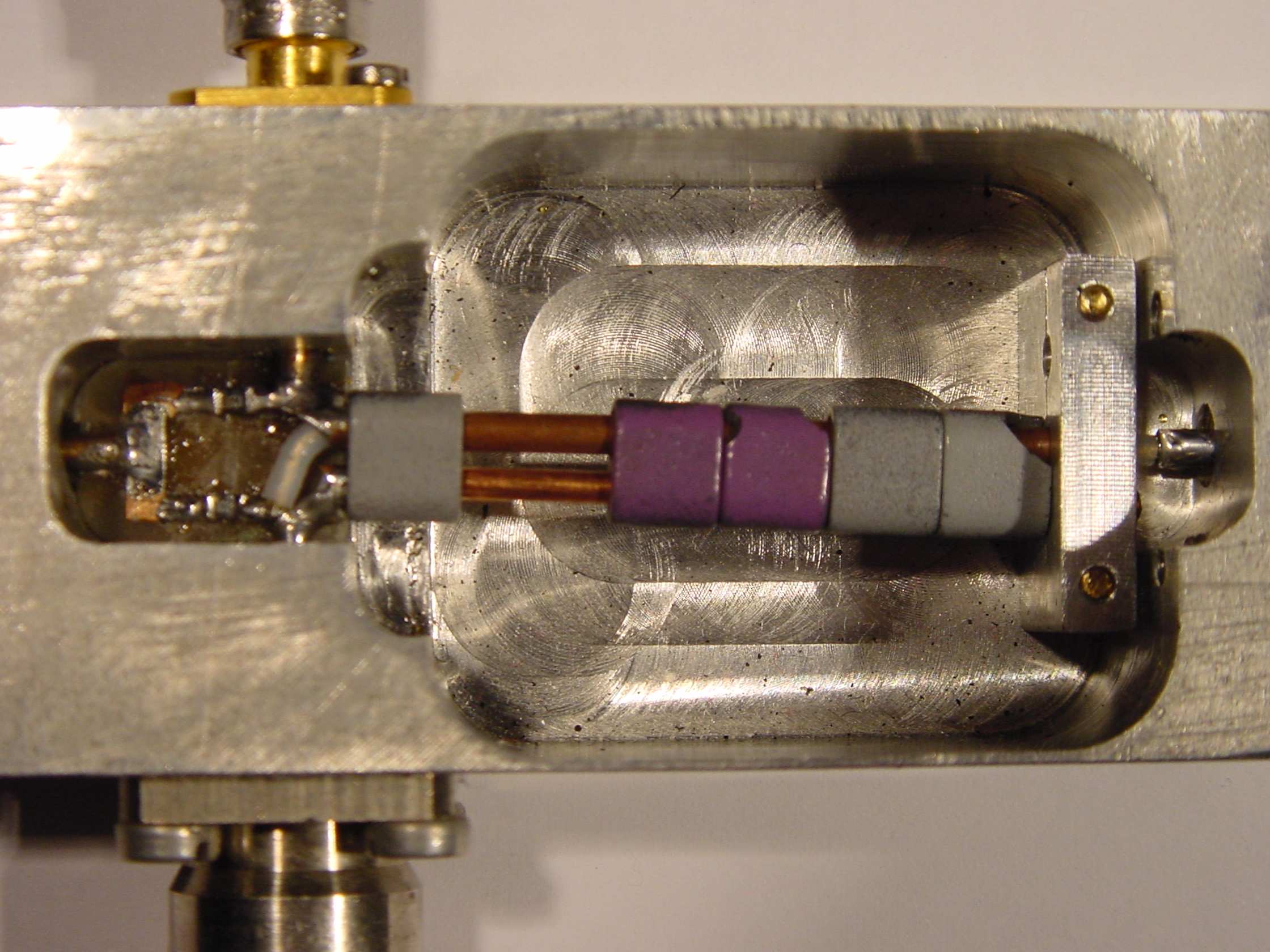

20151231-0918-pe1rqm.nl-1500pxReturnlossbrug voor het meten van aanpassing (SWR brug)

  • Met schema’s, foto’s en plots
  • Met omrekentabel van SWR naar dB’s (Return Loss)

Link

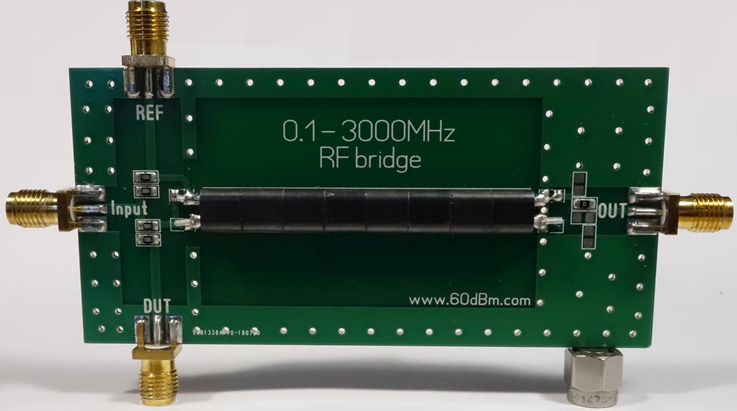

Metingen aan een Returnlossbrug  (RF bridge)
RF bridge metingen
RF bridge metingen
RF-Bridge-pcb-Matching.xls
554.5 KiB
133 Downloads
Details...

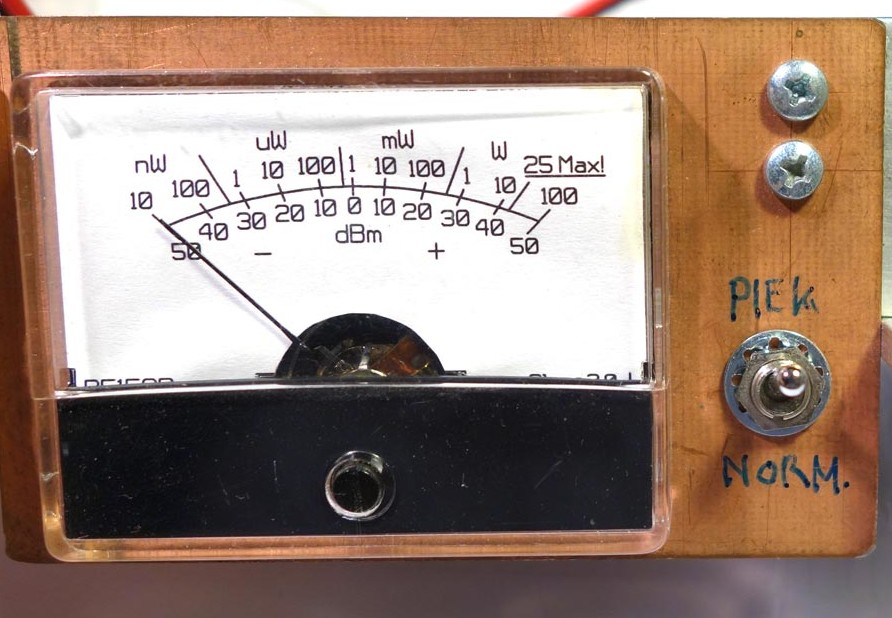

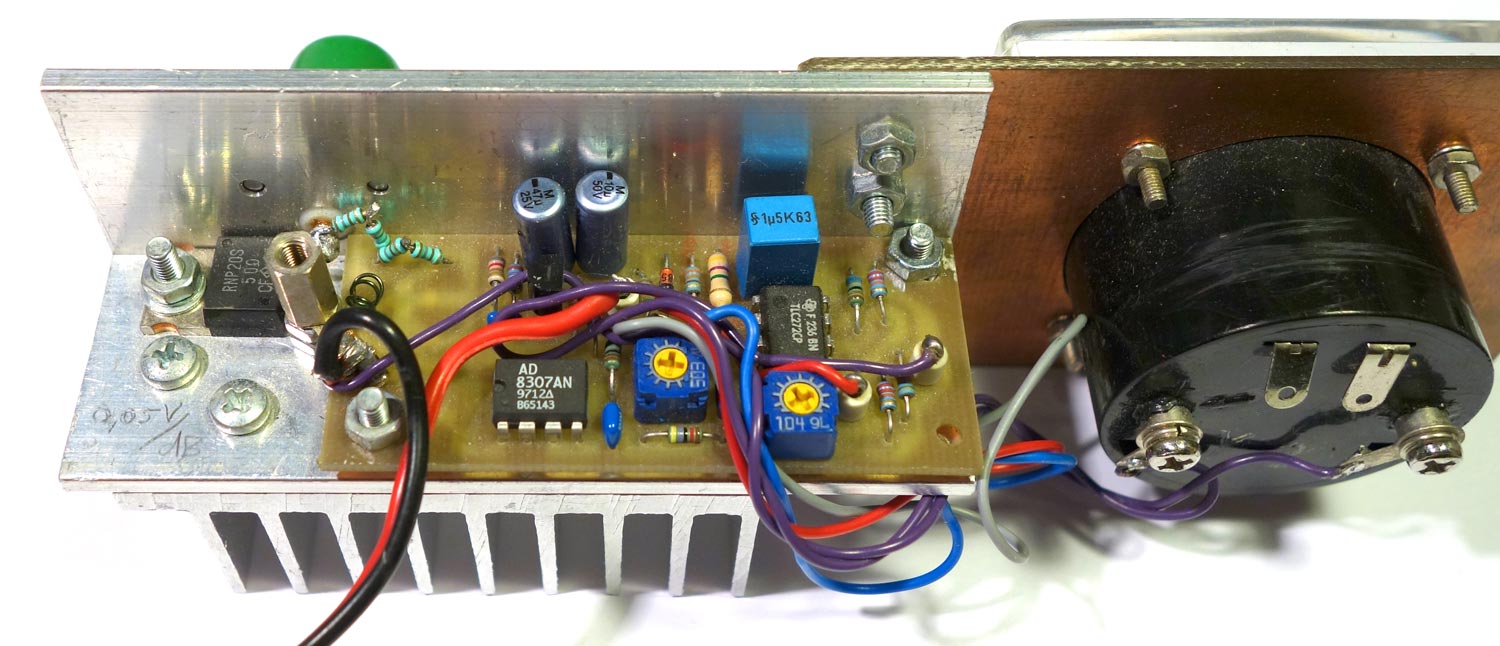

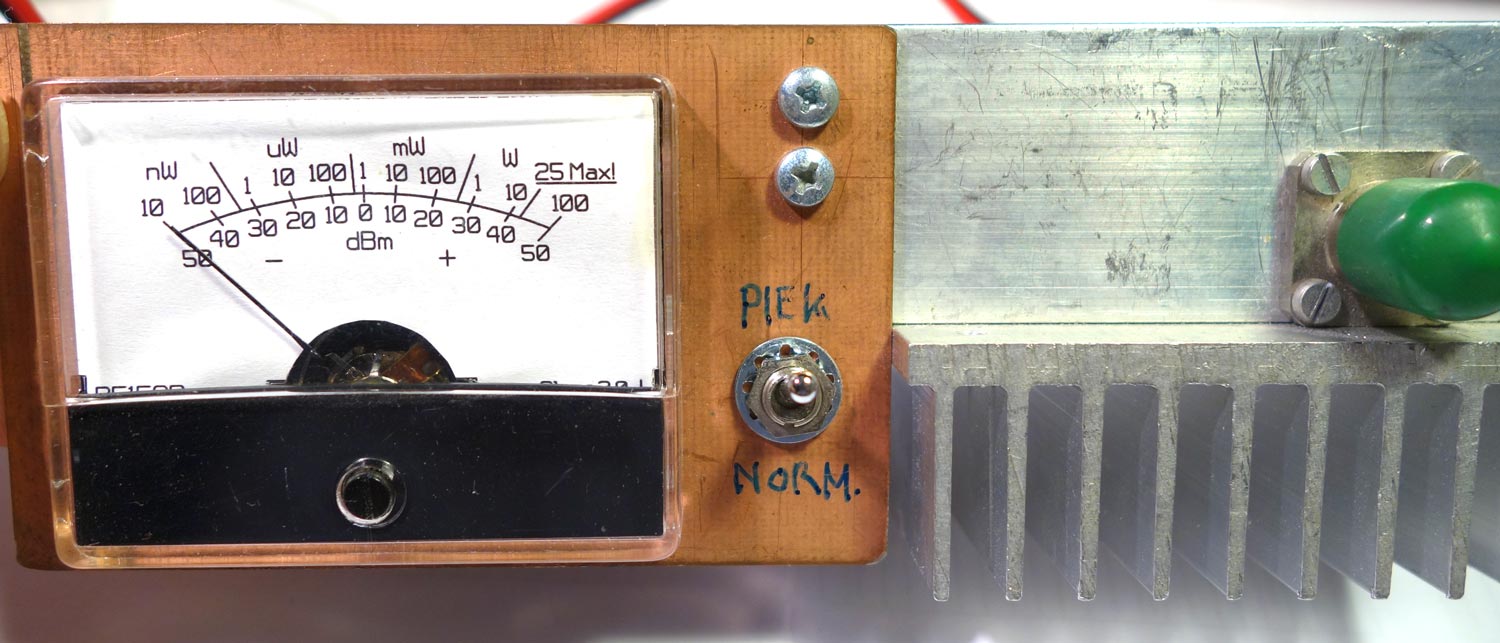

Dsc00053-Wattm(web)Level meter met ingebouwde dummy en groot bereik, 75dB (Wattmeter)

  • Met onder andere: schema, PCB en schaal voor draaispoelmeter achtergrond.
  • Door het toevoegen van een equalizer schakeling heeft de meter een level afwijking van ± 1dB, over het frequentiegebied van 10MHz tot 460MHz.

Link

Tabel PI en T verzwakker

Link

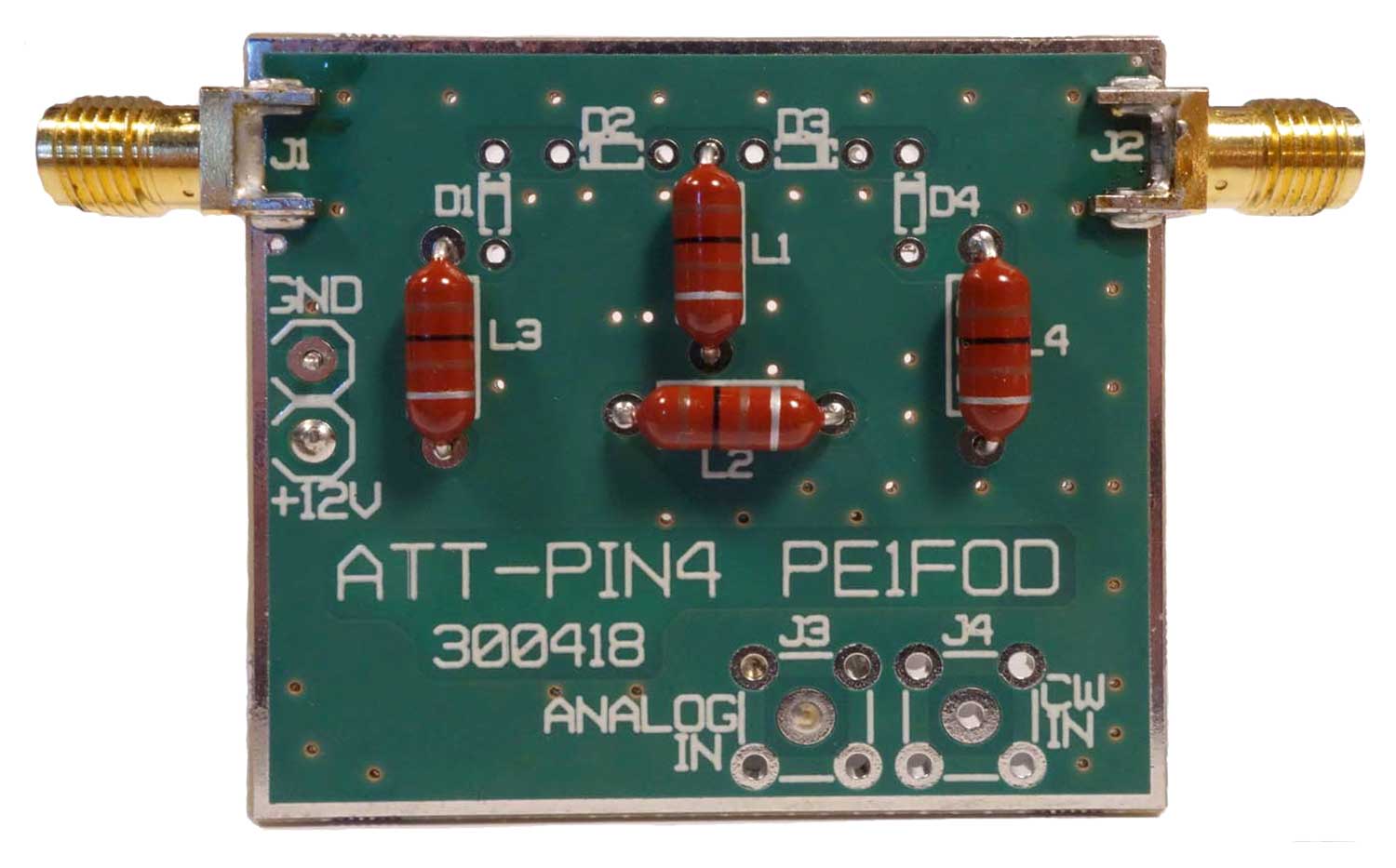

Elektronische ATT (pindiode verzwakker) tot 1GHz

Elektronische ATT (pindiode verzwakker) tot 1GHz
Elektronische ATT (pindiode verzwakker) tot 1GHz
ATT-pin4-all102.pdf
Version: 1.02
828.4 KiB
129 Downloads
Details...



  • Voor oudere versie, zie deze Link

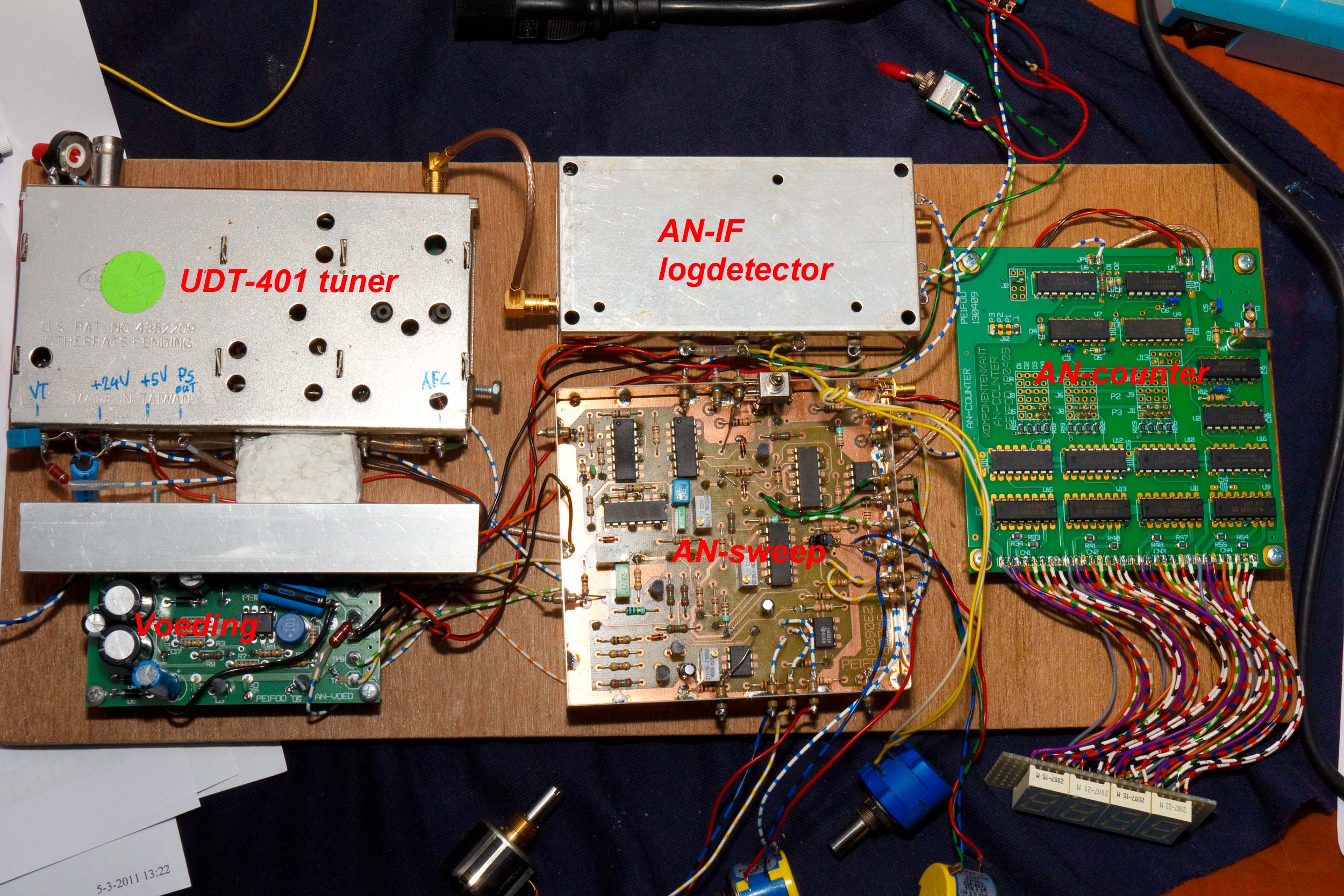

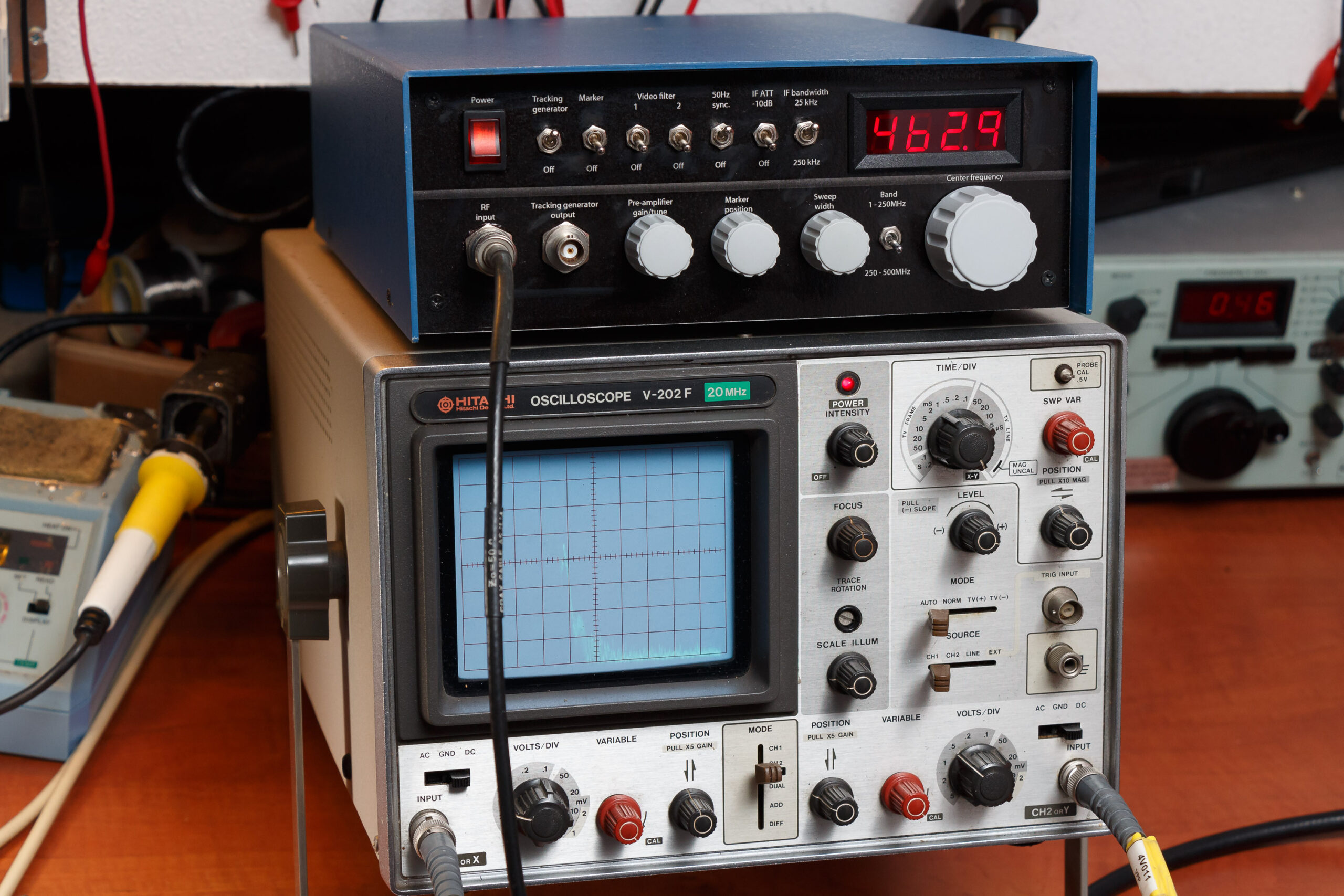

Zelfbouw spectrum analyzer (gezamelijk en grootschalig project)

  • Met Dantec UDT-401, of een Toshiba tuner.

Link

IF versterker voor 10,7MHz

Link

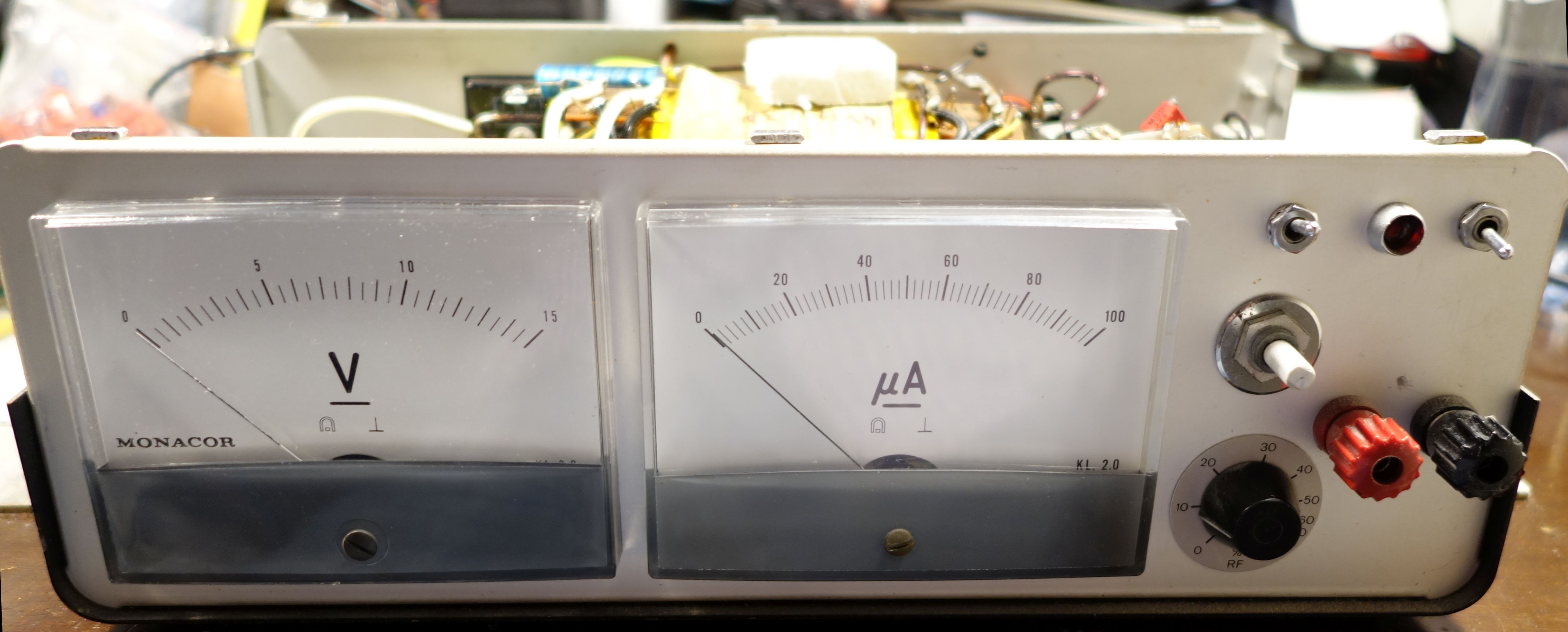

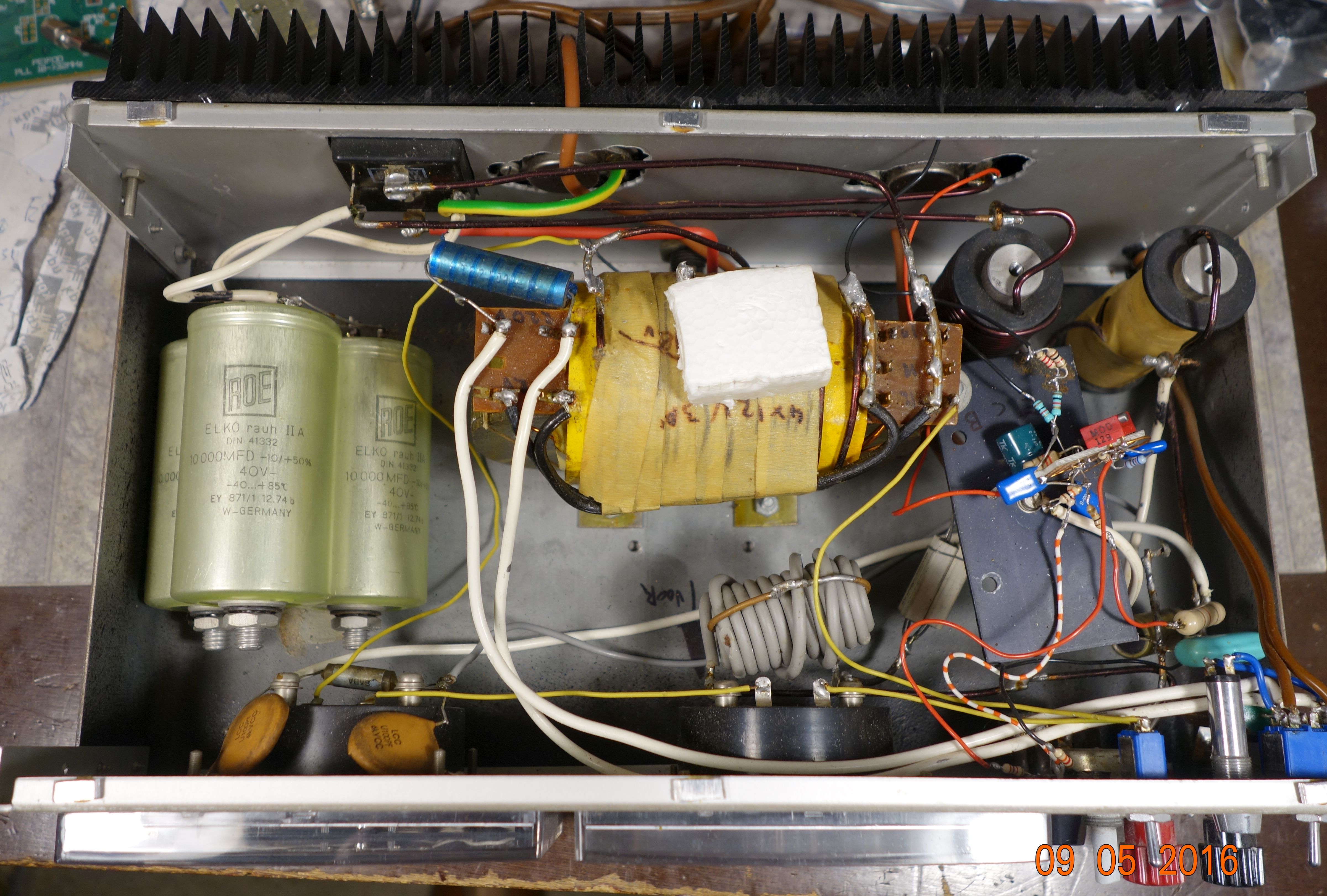

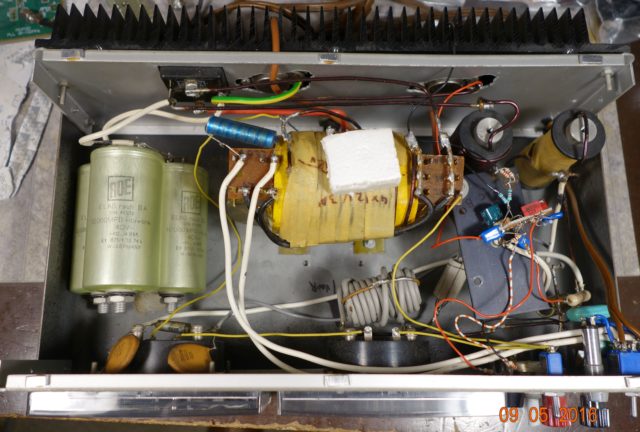

12V voeding 10A

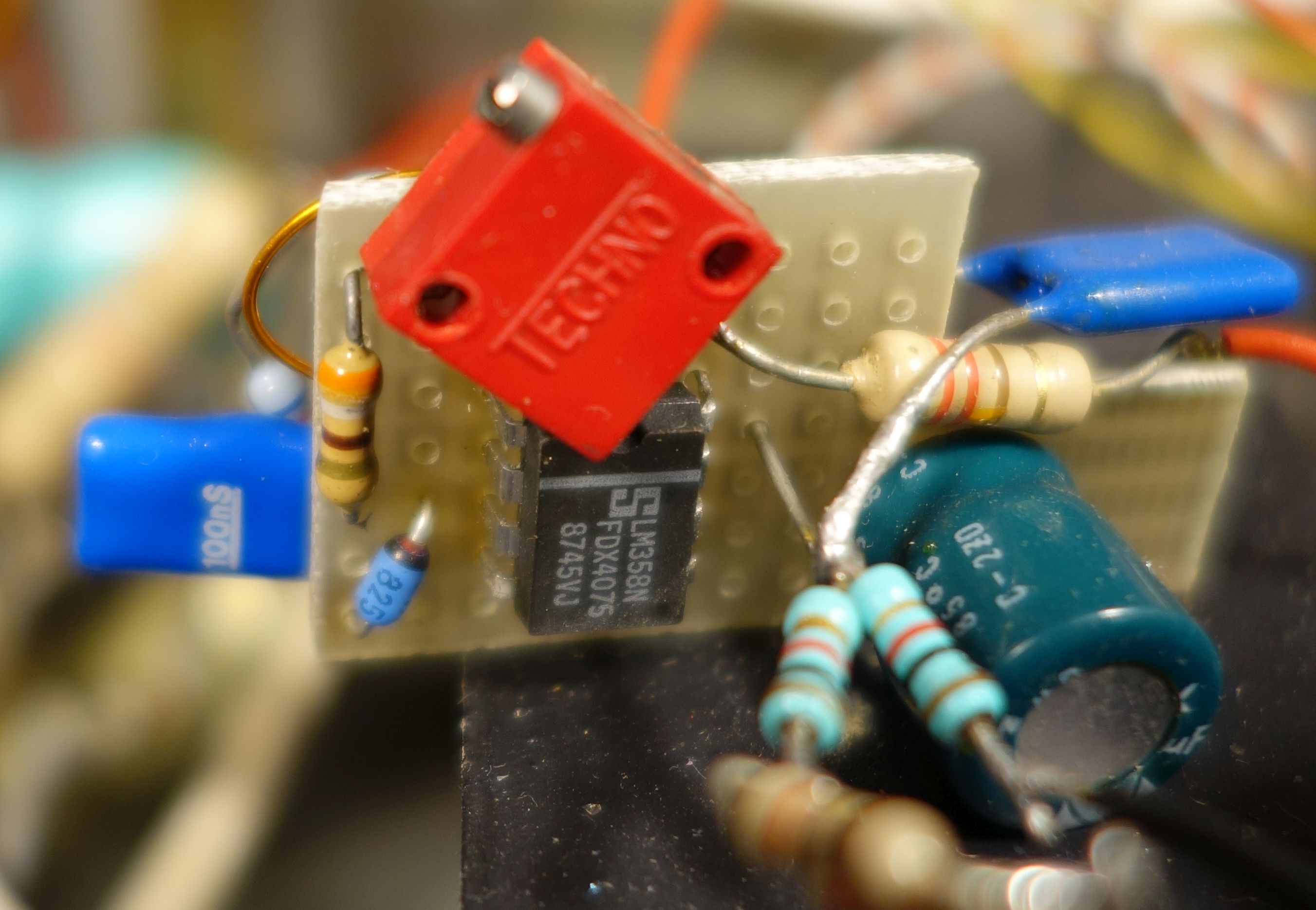

VoedingT-1 VoedingT-2 VoedingT-3

Link

NI-CD batterijpack lader

Link

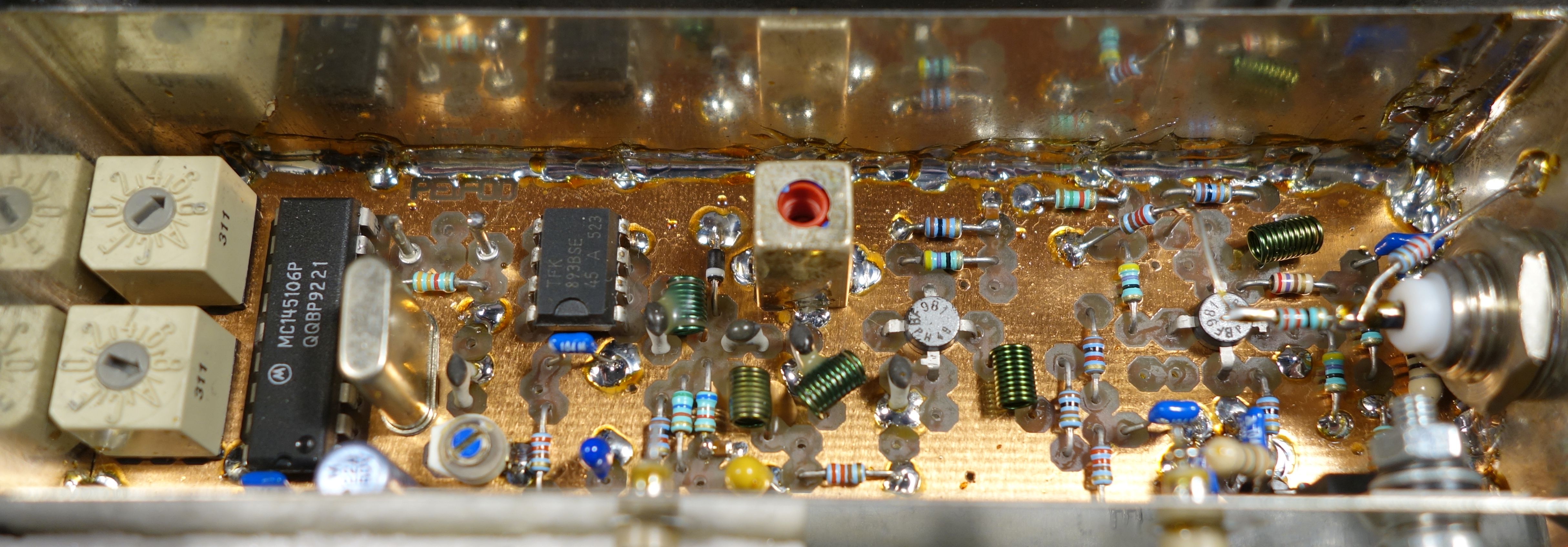

LO137-2Signaalgenerator 137,5MHz (137-146 MHz)
LO137-sch
LO137-sch
LO137-sch.pdf
63.1 KiB
1674 Downloads
Details...
Preamp wideband

  • 10MHz – 3GHz met PGA-103 van Minicircuits
  • Ruisgetal 0,5dB
  • Zie datasheet voor de specificaties
  • PCB is met optionele componenten te optimaliseren voor extra gain op de te gebruiken frequentie

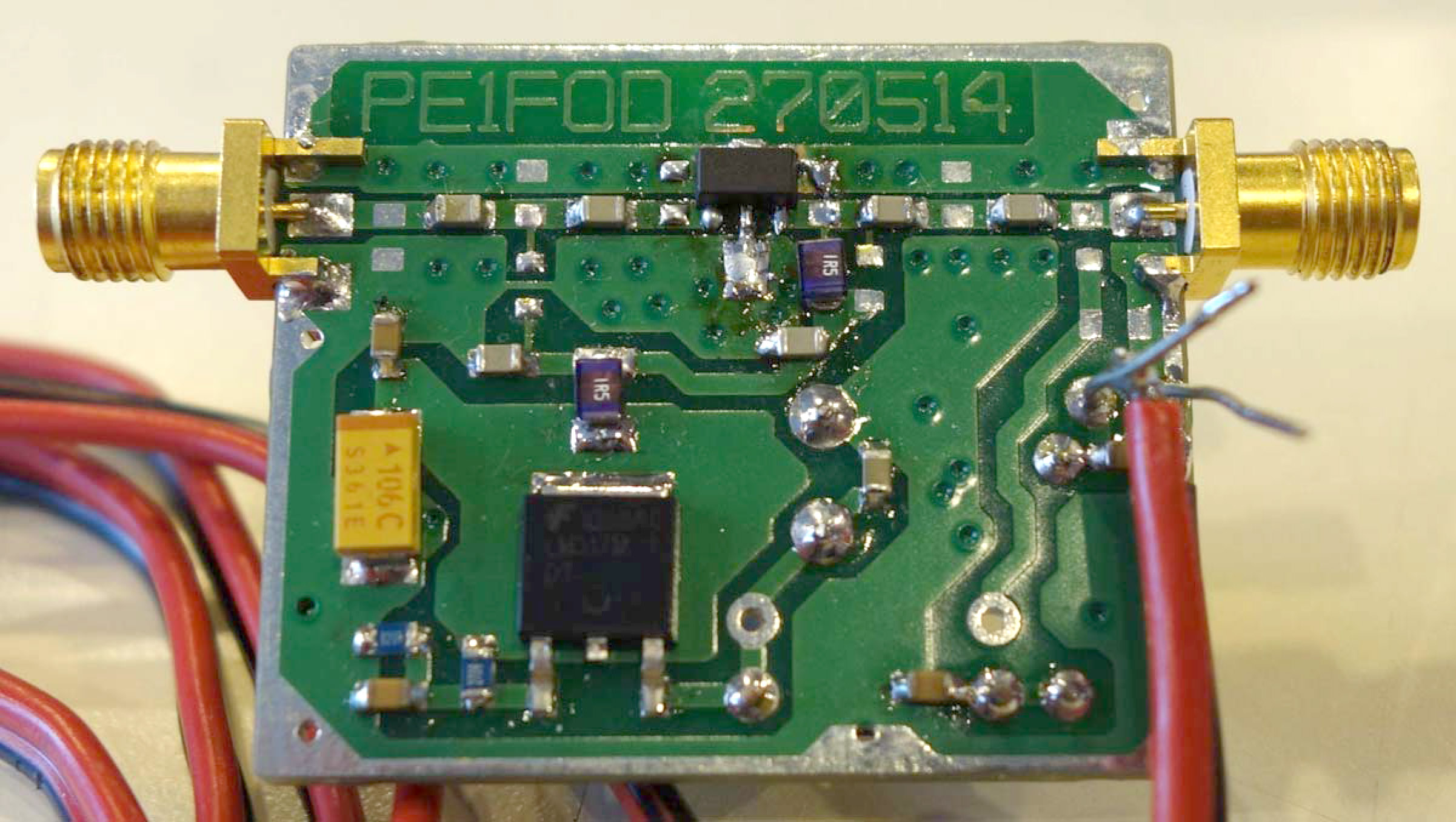

Preamp Wideband PGA-103
Preamp Wideband PGA-103
PreampWB-PGA103-all090.pdf
714.0 KiB
383 Downloads
Details...

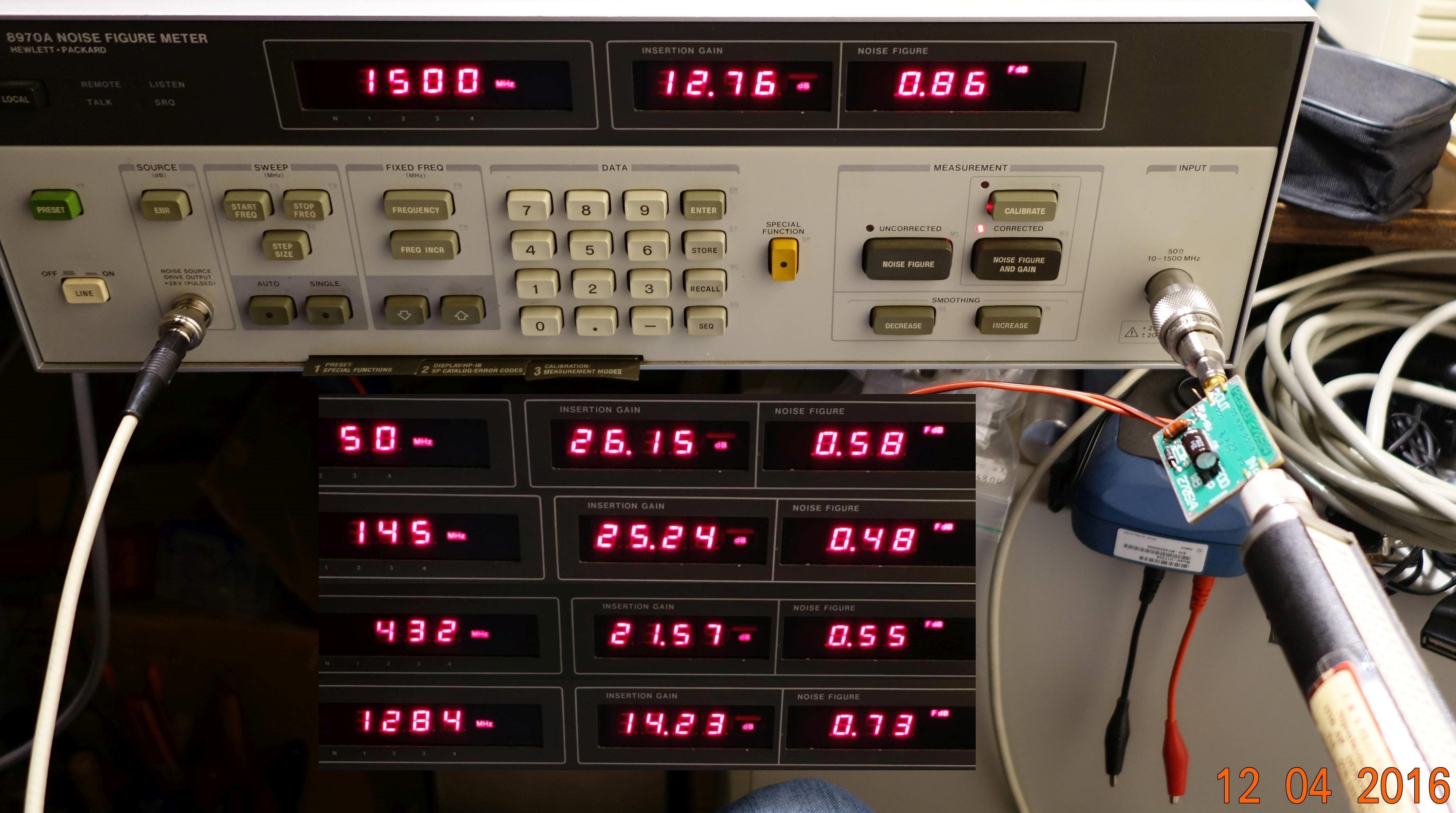

Ruisgetal metingen op diverse frequenties. (1284 MHz is gekozen ipv 1296, omdat daar wat andere RF zat).
Ruisgetal metingen op diverse frequenties. (1284 MHz is gekozen ipv 1296, omdat daar wat andere RF zat). Klik de foto om alles te zien.

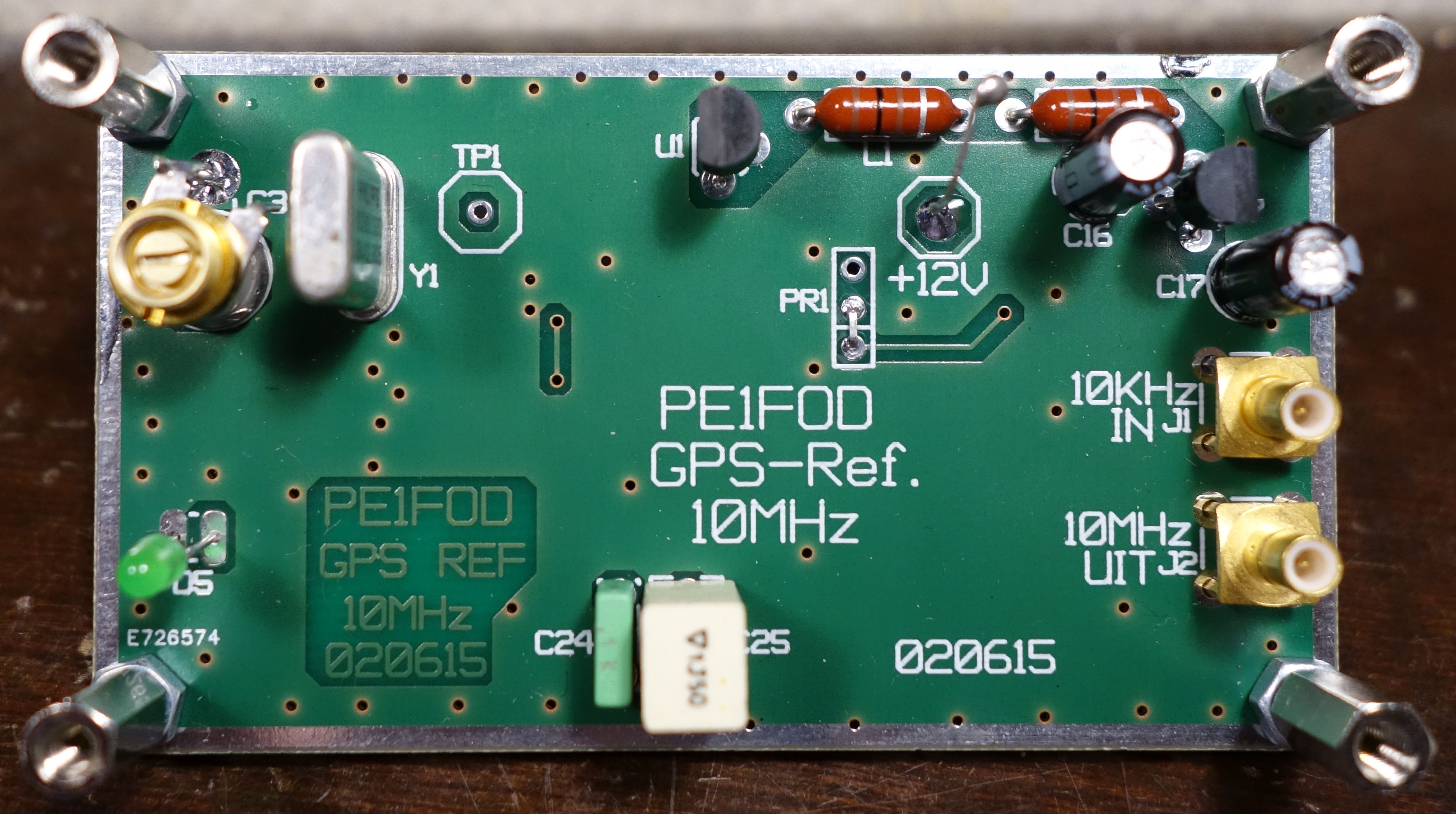

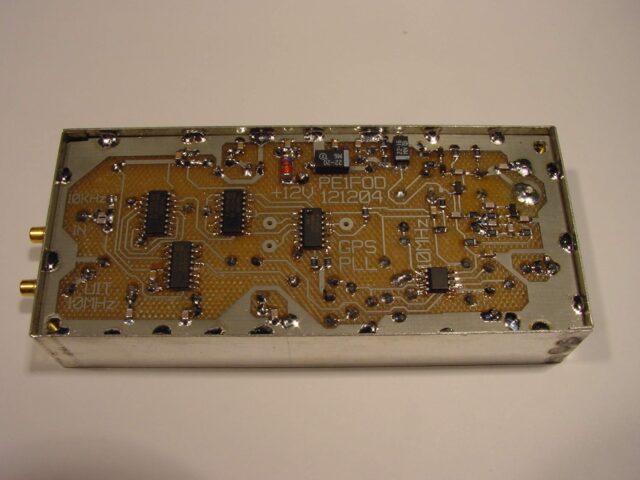

GPS-Ref1-MHz-Top2GPS frequentie referentie 10MHz voor Jupiter GPS module

  • 10kHz in van uit de Jupiter GPS module
  • 10MHz uit
GPS referentie 10MHz voor Jupiter GPS module
671.8 KiB
709 Downloads
Details...
GPS referentie - startup note
GPS referentie - startup note
GPS-Ref-Startup-Note.pdf
Version: 1.00
223.6 KiB
388 Downloads
Details...

Stability measurement / Meting stabiliteit Jupiter GPS (used for GPS reference)
357.0 KiB
303 Downloads
Details...

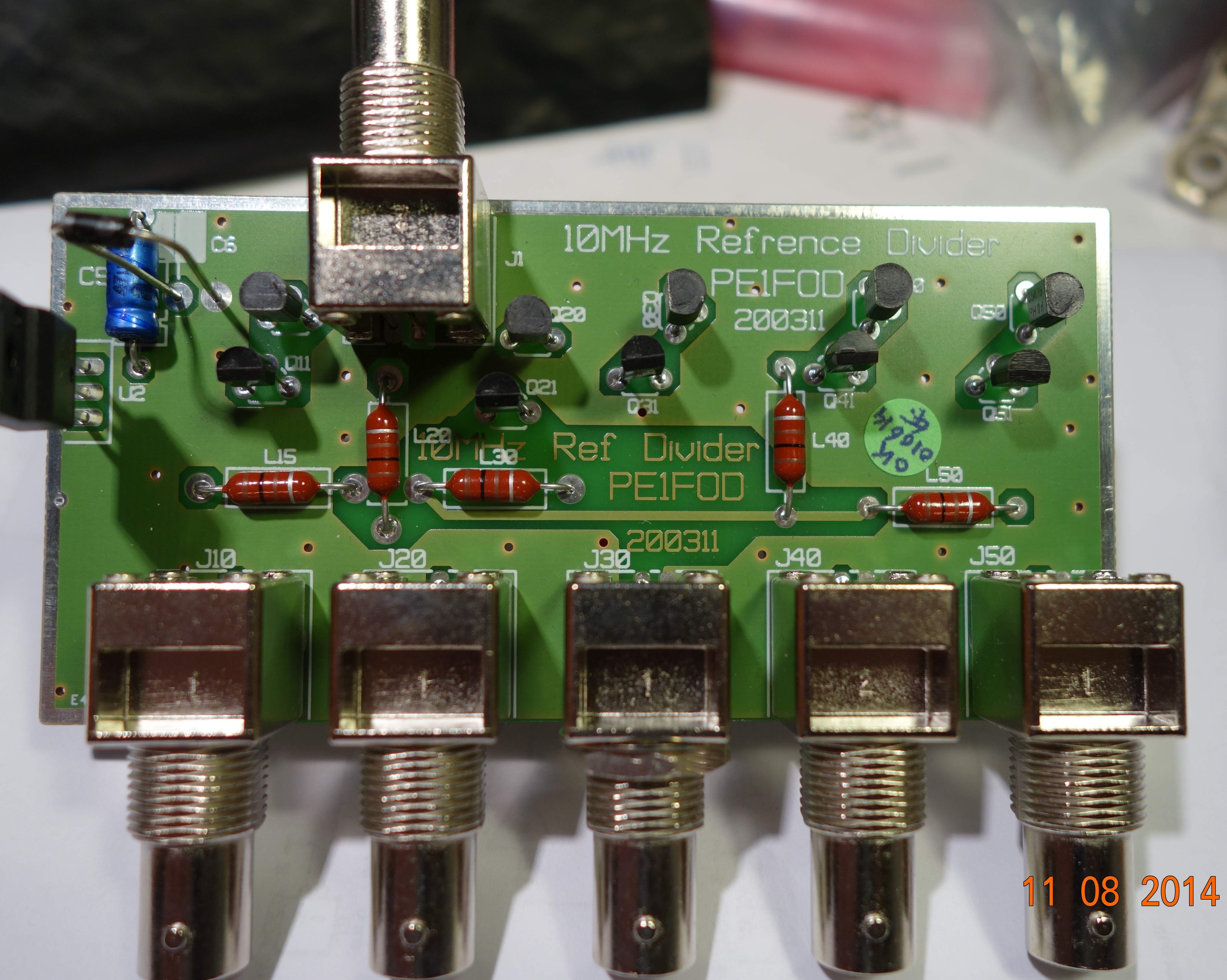

Ref5-pcb-ba10MHz distributieversterker (active splitter 1 in, 5 out) (Versie 1)


  • Voor verdelen van 10MHz referentiesignaal (naar external referentie ingang van counters, analyzers, meetzender, etc.)
  • 1 ingang, 5 uitgangen
  • Met 60dB isolatie tussen alle uitgangen
10MHz distributieversterker
10MHz distributieversterker
10M-REF5-all106c-notes.pdf
Version: 1.06
534.4 KiB
749 Downloads
Details...
Stickervel 10MHz distribution amplifier
Stickervel 10MHz distribution amplifier
Stickervel-voor-10MHz-distribution-amplifier.psd
Version: 1.0
1.9 MiB
488 Downloads
Details...

>> Tjalling heeft deze schakeling gebouwd, klik hier voor een verslag

Zie volgende onderwerp voor versie 2

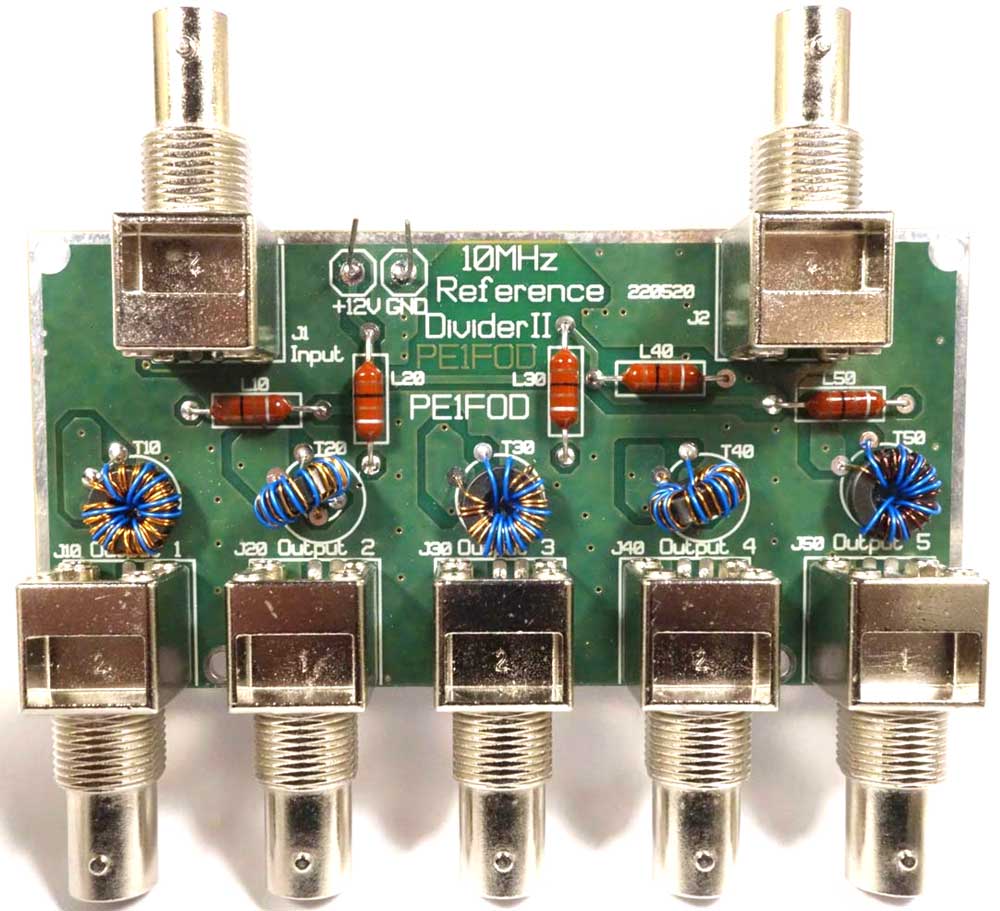

10MHz distributieversterker (active splitter 1 in, 5 out) (Versie 2)


  • Voor verdelen van 10MHz referentiesignaal (naar external referentie ingang van counters, analyzers, meetzender, etc.)
  • 1 ingang, 5 uitgangen
  • Met meer dan 65dB isolatie tussen alle uitgangen
  • Vlak van 0.5 – 60~90MHz

10MHz-Ref-Splitter-II-V1.04
10MHz-Ref-Splitter-II-V1.04
10MHz-Ref-Splitter-II-V1.04.pdf
Version: 2
1.5 MiB
272 Downloads
Details...
1PPS-Top-a1PPS deler

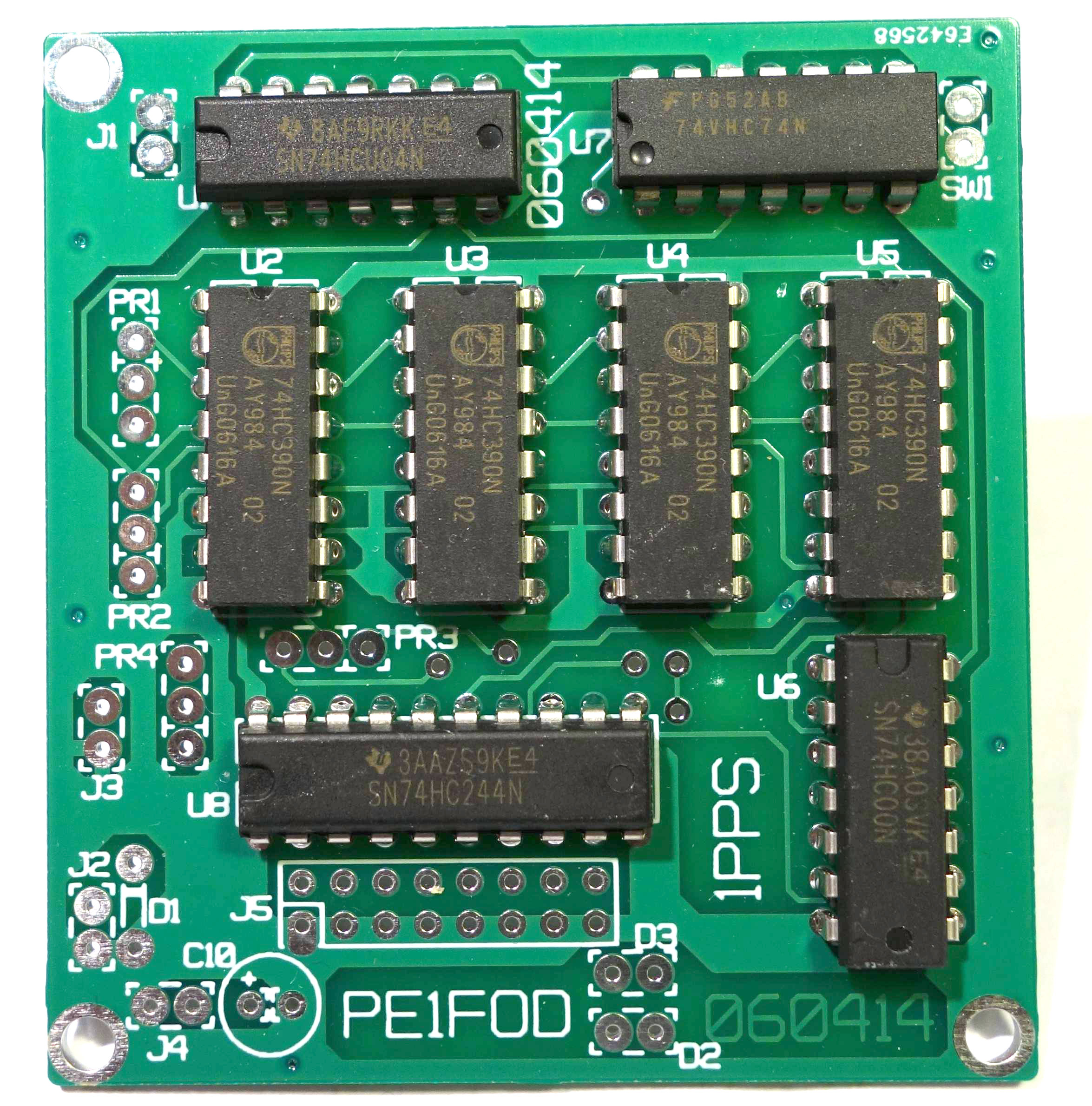

  • 1PPS uit 10MHz referentiesignaal

1PPS deler
1PPS deler
1pps-sch096c.pdf
69.4 KiB
374 Downloads
Details...
DSC01200bFrequentie meten met VNWA DG8SAQ

  • Externe referentie frequentie 32 MHz voor de VNWA
  • 32 MHz bleek een goede keuze om de hoogste zuiverheid te halen
  • 10 MHz in uit een Rubidium standaard (of een goede OCXO)
Schema external ref voor VNWA DG8SAQ
Schema external ref voor VNWA DG8SAQ
PLL-1032-all102.pdf
Version: 1.02
603.6 KiB
302 Downloads
Details...

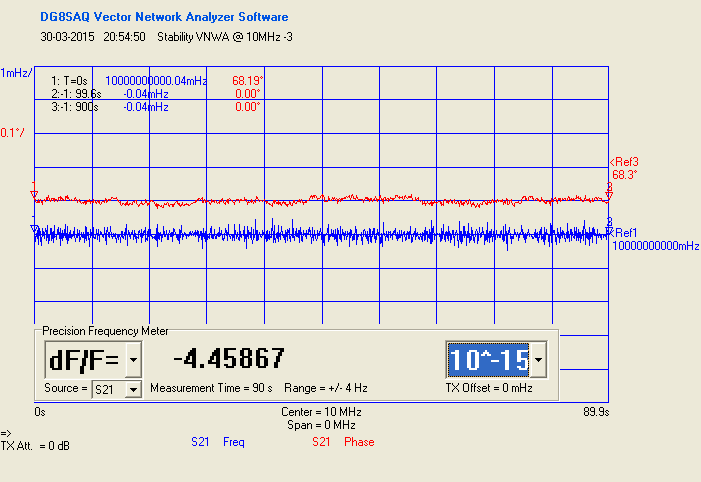

Stability -NWA@10MHz-3

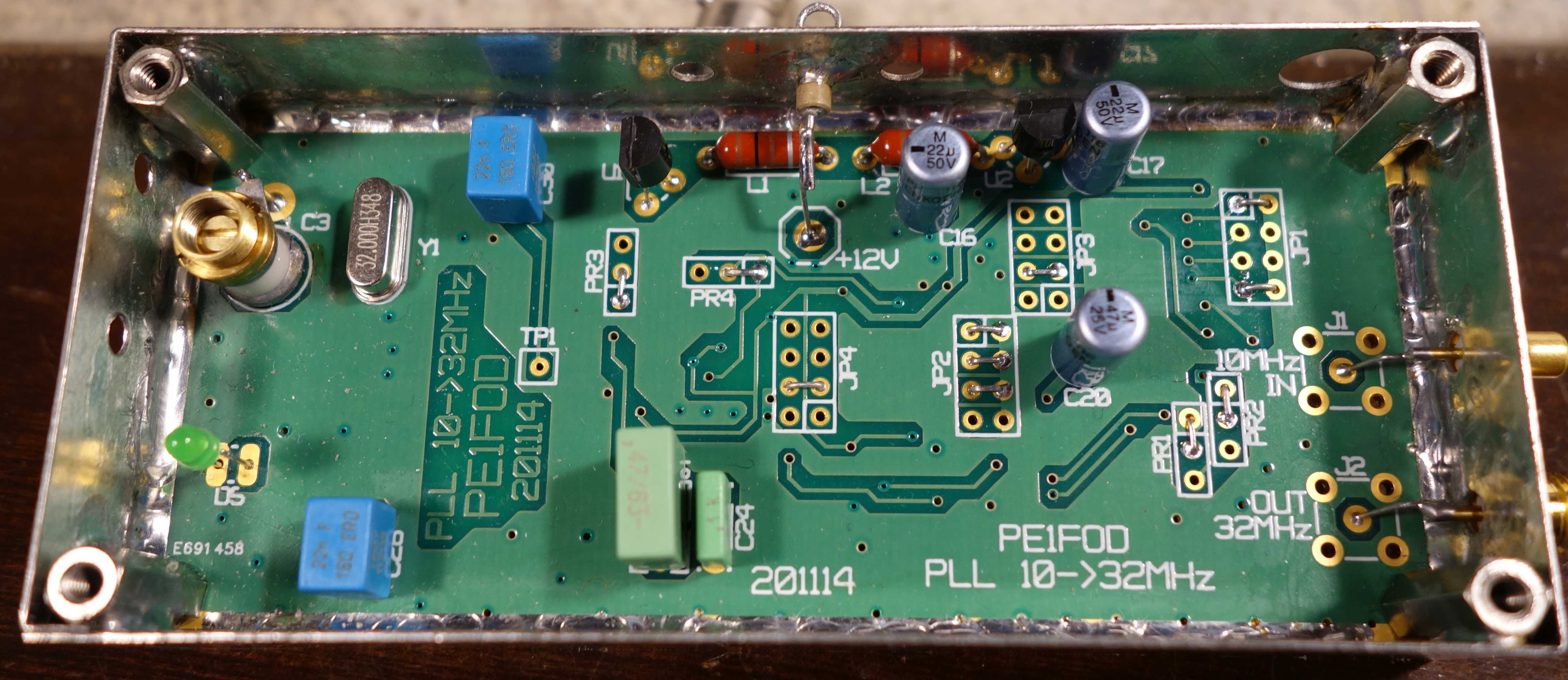

Foto's external ref voor VNWA DG8SAQ
Foto's external ref voor VNWA DG8SAQ
Foto.zip
Version: 1.02
1.1 MiB
195 Downloads
Details...

VNWA-DG8SAQ: How to use the frequency measurement option
VNWA-DG8SAQ: How to use the frequency measurement option
VNWA-DG8SAQ-Frequencymeasurement-ExtRef32MHz.pdf
208.4 KiB
209 Downloads
Details...

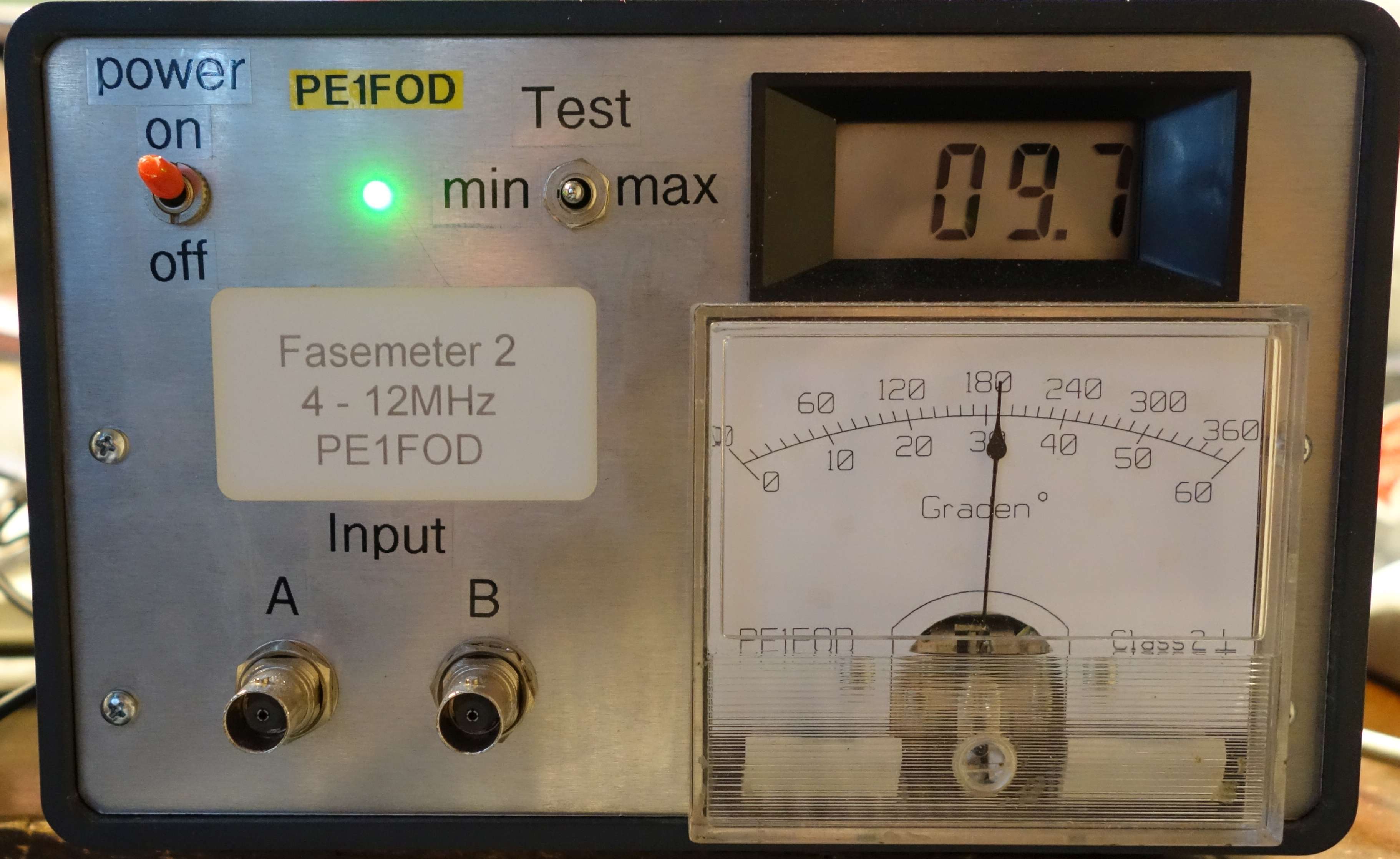

Fasemeter 10 MHz for high precision frequency measurement


  • Noisefloor 0.01º
  • For use with a datalogger

Fasemeter 10 MHz for high precision frequency measurement
Fasemeter 10 MHz for high precision frequency measurement
10m-ph5-sch112-All.pdf
Version: 1.12
2.7 MiB
360 Downloads
Details...

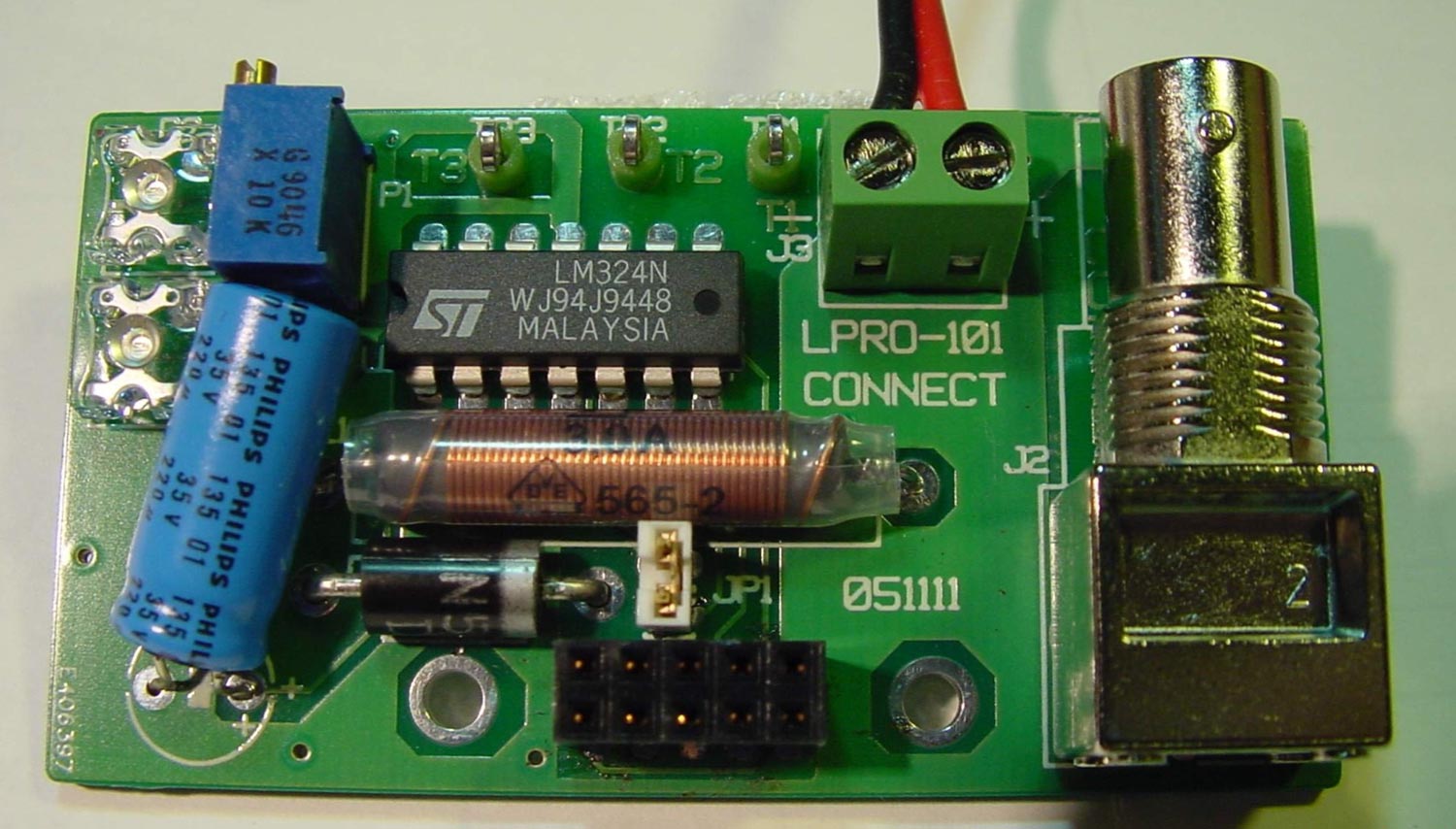

RB1-all102-topviewRubidium Interface LPRO 101


  • Makes it easier to connect your LPRO 101 Rubidium

Rubidium Interface LPRO 101
Rubidium Interface LPRO 101
RB1-all102.pdf
Version: 1.02
2.2 MiB
378 Downloads
Details...
Handige info

dBm power tabel
dBm power tabel
Power-Tabel.pdf
15.3 KiB
240 Downloads
Details...
Omrekentabel van SWR naar dB's (Return Loss)
Omrekentabel van SWR naar dB's (Return Loss)
SWR-dB-Tabel-3.pdf
Version: 3
7.7 KiB
206 Downloads
Details...
Omrekenen van ruis dB naar ruistemp (Kelvin)
Omrekenen van ruis dB naar ruistemp (Kelvin)
Noise-Temp-dB.xls
Version: 1.0
35.0 KiB
104 Downloads
Details...

Van dBm naar S-meter aanduiding
Van dBm naar S-meter aanduiding
S-Meter-1.xls
Version: 1.0
33.0 KiB
351 Downloads
Details...
Low Noise Low Frequency Amplifier 2x BF862


Features and benefits
– Dual J-Fet, BF862 (not directly parallel)
– Extremely low noise internal +9V Supply voltage
– 0.76nV√Hz@10KHz, a noise floor of -160dBm, equivalent noise resistance 35Ω
– Gain +50dB
– Zin = 470k

Lownamp-all104
Lownamp-all104
Lownamp-all104.pdf
Version: 1.04
848.8 KiB
253 Downloads
Details...



Schemaversie met limiter, ter bescherming van de geluidskaart:

Schema, nu met extra limiter
Schema, nu met extra limiter
LowNamp-sch112.pdf
Version: 1.12
72.9 KiB
193 Downloads
Details...
