RF distributie versterker voor 10MHz frequentie standaard (ontwerp PE1FOD)

20160405-1355-pe1rqm.nl-1500pxVeel meetapparatuur heeft een mogelijkheid tot het aansluiten van een 10MHz referentie frequentie standaard. Dit is meestal een sinus uit een hele stabiele generator, die de eigen interne 10MHz generator van meetapparatuur kan vervangen, of bij sommige moderne signaalgeneratoren kan deze externe 10MHz bron een mogelijkheid zijn om zijn eigen generator aan te synchroniseren.

Zodoende kan bijvoorbeeld een frequentieteller nauwkeuriger tellen en een spectrum analyzer vaster op frequentie staan. Er zijn nog meer voordelen te behalen, maar daar gaat dit artikel verder niet over.

Zo’n 10MHz referentie frequentie standaard kan je maken met bijvoorbeeld een kristaloven (OCXO), een GPS gelockte generator, of een rubidium oscillator. Als je dit stabiele en nauwkeurige 10MHz signaal dan wil toedienen aan meerdere meetapparaten, dan zul je het signaal moeten verdelen. Het is geen goed idee om dat met simpele splitters of T-stukjes te doen. Het is beter om een distributieversterker te maken, waarbij één ingang actief wordt gedeeld naar 5 uitgangen. De impedanties blijven dan 50 Ω en de niveaus blijven in tact.

Overigens; een video-distributieversterker is 75 Ω en is niet perse gemaakt om optimaal te werken op 10MHz. Hoewel een dergelijke distributieversterker de moeite waard van het proberen is, moet je echter ook niet teleurgesteld zijn als de signaalniveaus onvoldoende in tact blijven. Dit is gewoonweg minder geschikt.

Timo PE1FOD heeft een schakeling ontworpen die keurig 50 Ω is en perfect het 10MHz signaal verdeeld en op niveau houdt. Standaarden op een lagere frequentie werken overigens ook prima. Timo heeft ook aandacht gegeven aan de isolatie, return-loss en doorlaatcurve. Dat is onder andere de reden dat de 2N3906 is gebruikt in het schema.

Het schema staat op de pagina van Timo: PE1FOD’s projecten (zoek op “10MHz distributieversterker”). Daarin staan ook wat curves etc.

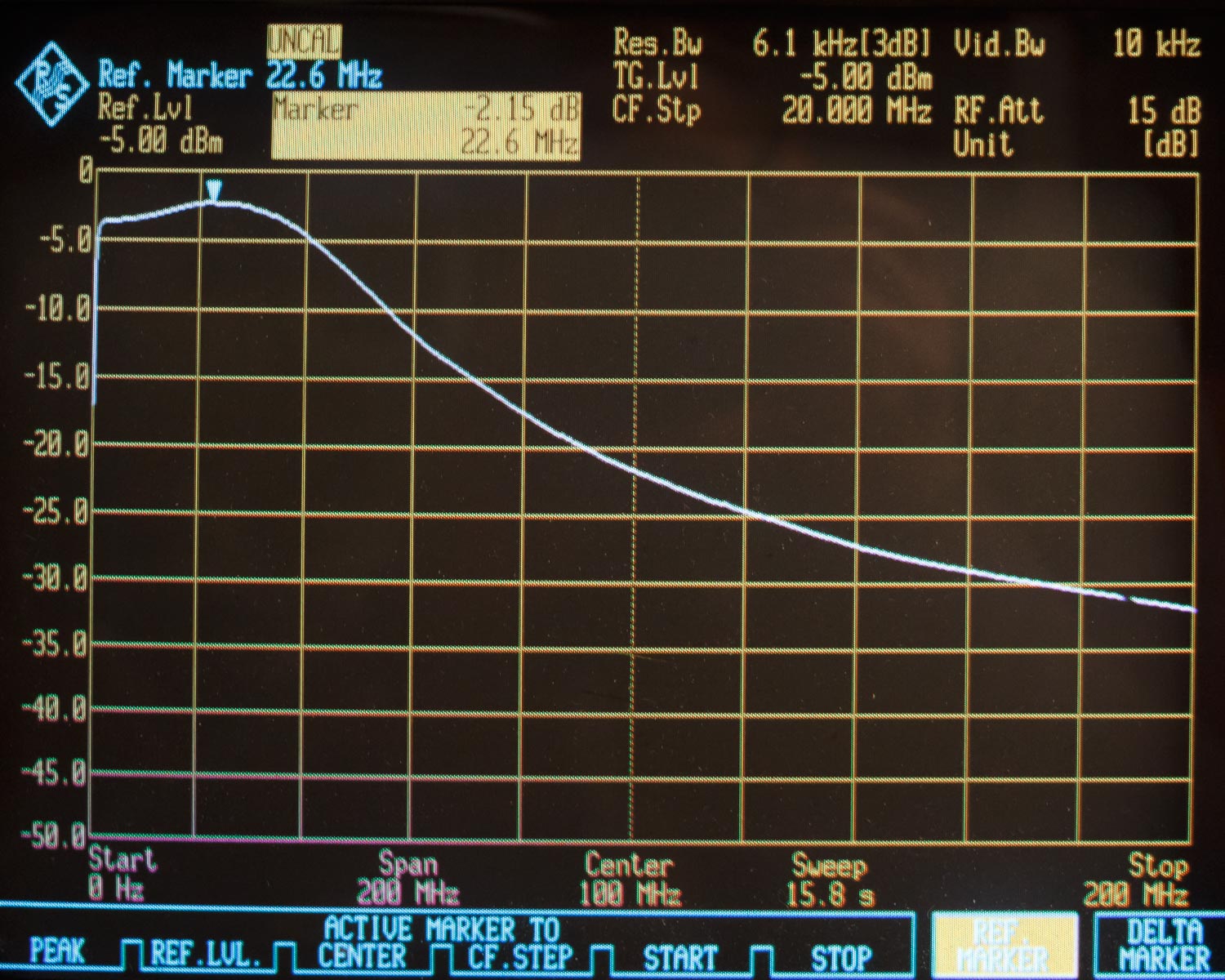

Dit is de doorlaatcurve zoals ik die bij mij heb gemeten tijdens het testen, waarbij iedere horizontale divisie 20 MHz is:

20160405-1350-pe1rqm.nl-1500px
Je kan hier zien dat ik de ATT (R1, R4 en R5) geplaatst heb. Dat is niet nodig als het ingangssignaal lager is dan +7dBm. Voor +10dBm (uit een SML03 bijvoorbeeld) is deze ATT wel nodig.

Ik ga verder met een fotoverslag van het bouwen van mijn exemplaar.

20160205-1091-pe1rqm.nl-1500px

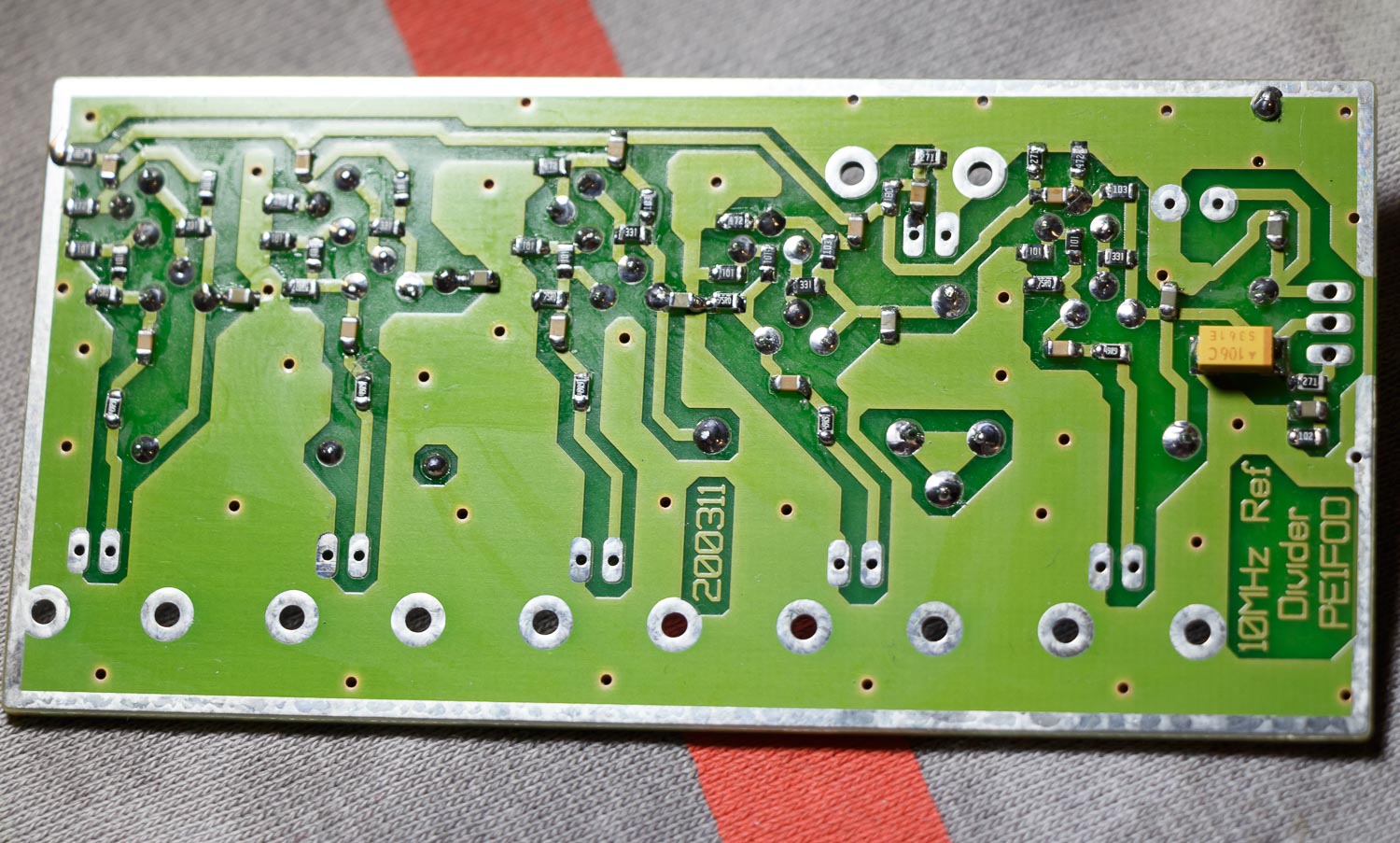

Beginnen met SMD,..
20151125-0599-pe1rqm.nl-1500px

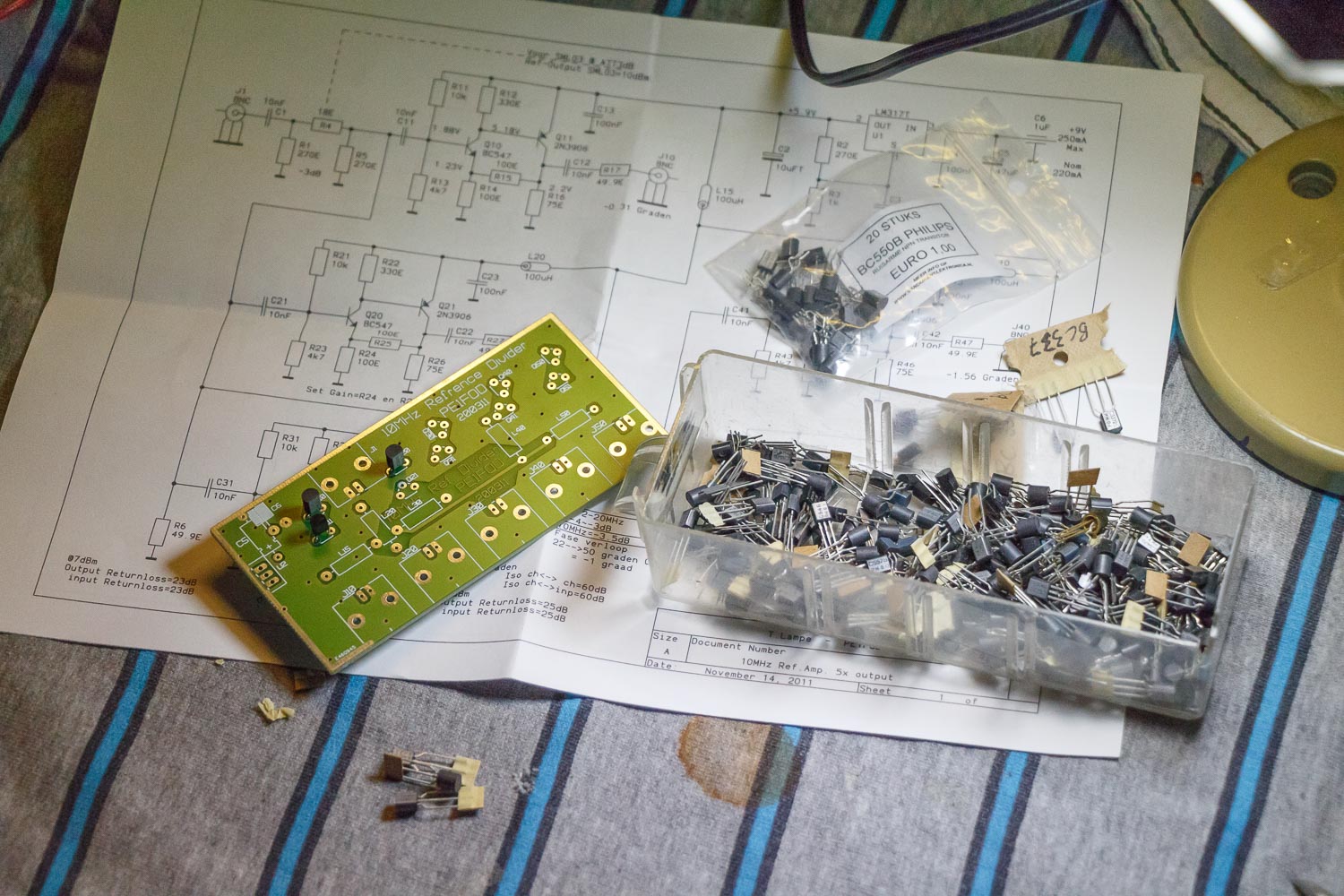

Er zitten maar een paar Through-hole componenten in de schakeling, zoals de transistoren en wat spoeltjes. Hier was ik op zoek naar de BC547’s en later kwamen nog de 2N3906’s uit een ander bakje. Gebruik geen vervangende transistoren, dit is goed overwogen door Timo. De 550’s in de foto zijn niet gebruikt uiteraard
20160404-1341-pe1rqm.nl-1500px

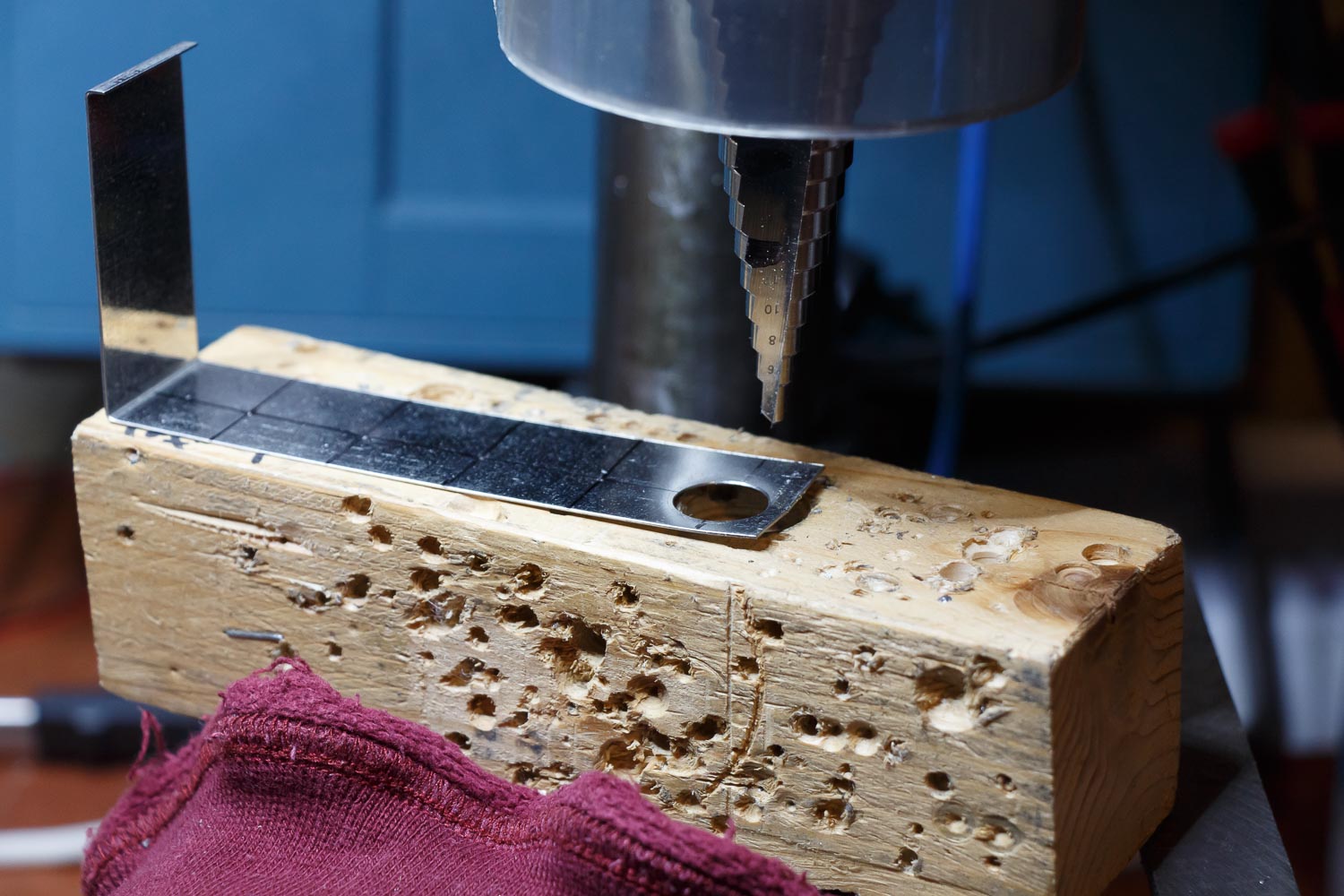

Tijd om het blikje te boren

Plaatboren zijn gekocht bij Conrad

20160404-1344-pe1rqm.nl-1500px

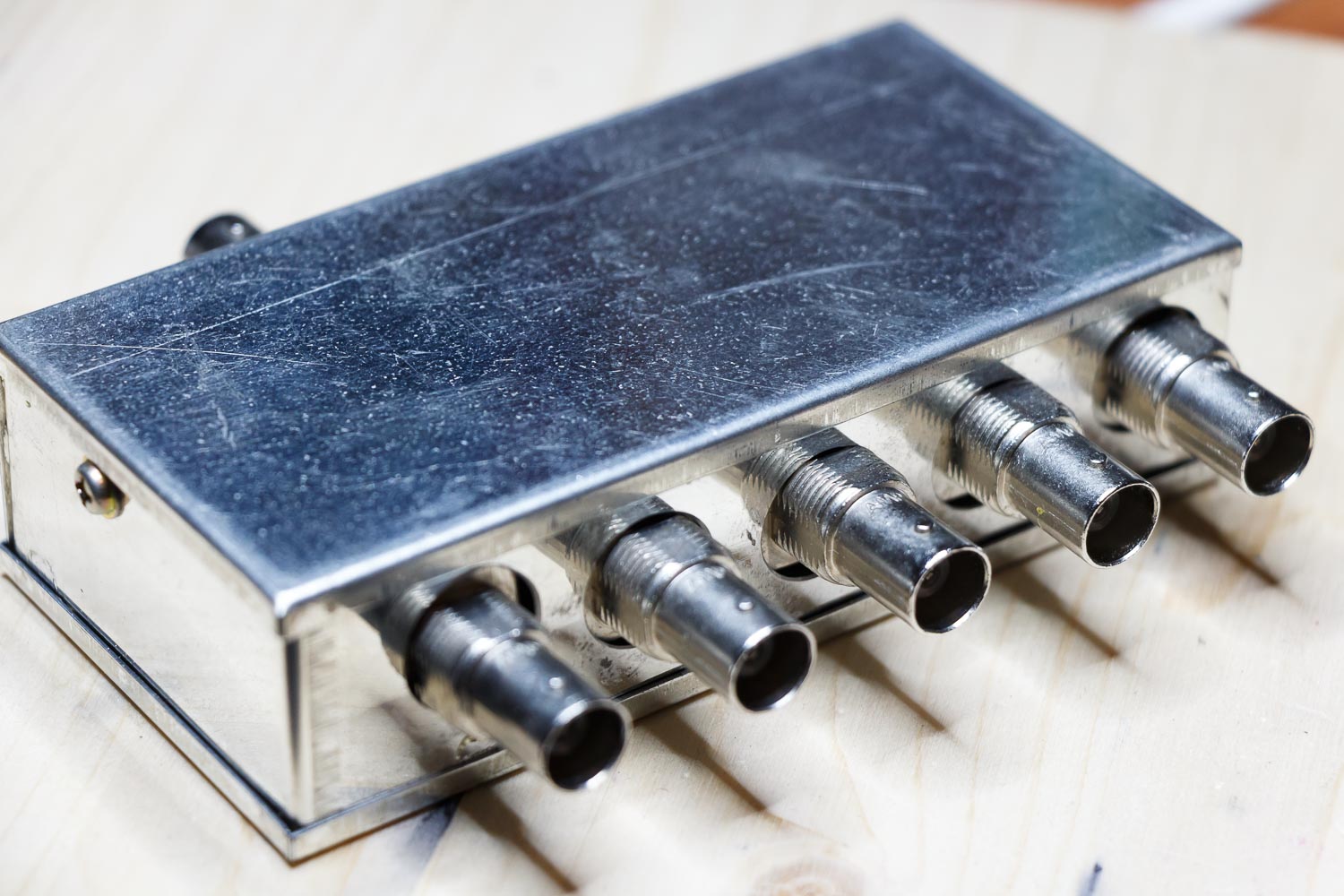

Ook de LM317 is bevestigd aan het blikje
20160405-1353-pe1rqm.nl-1500px

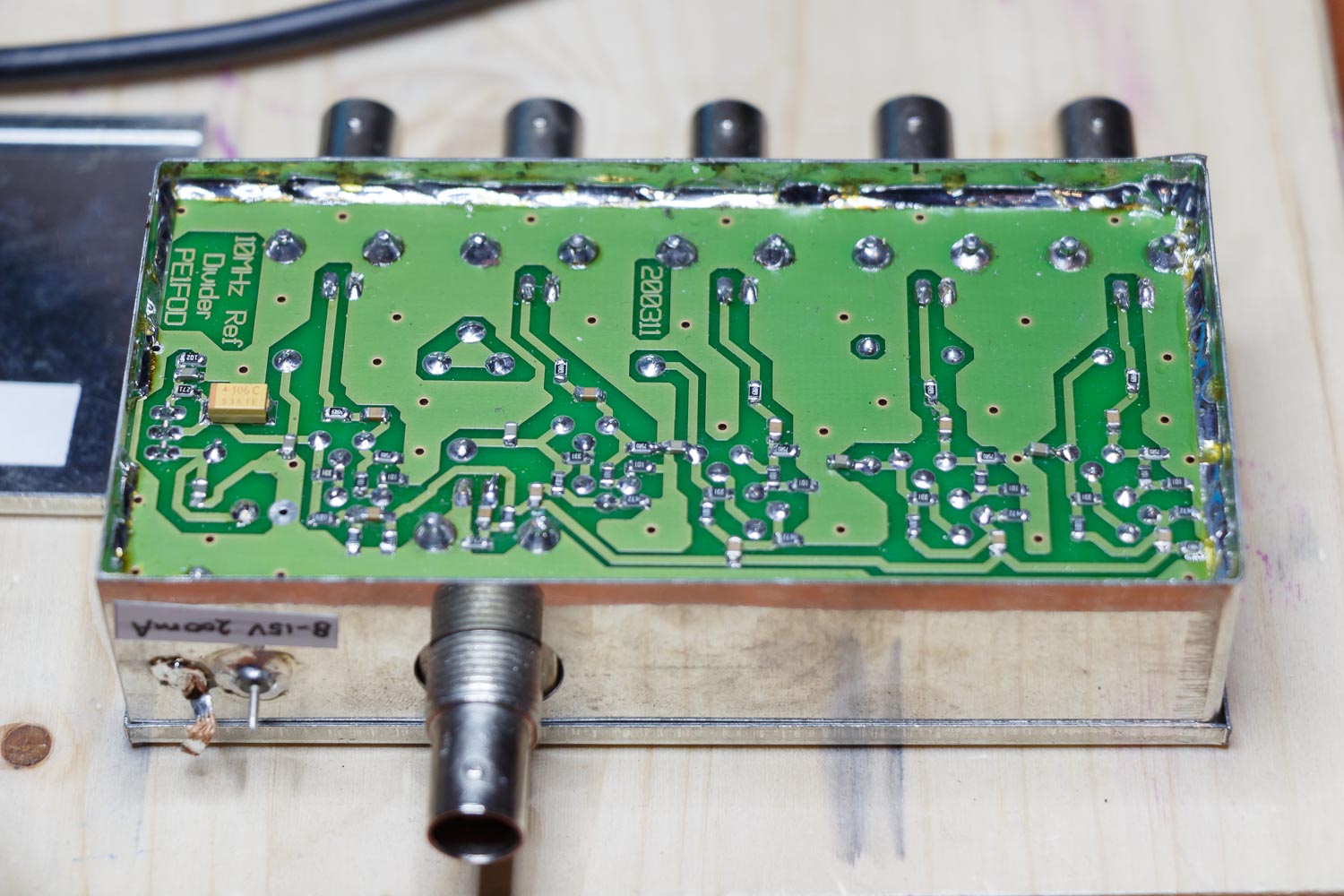

Rondom vastsolderen
20160405-1348-pe1rqm.nl-1500px

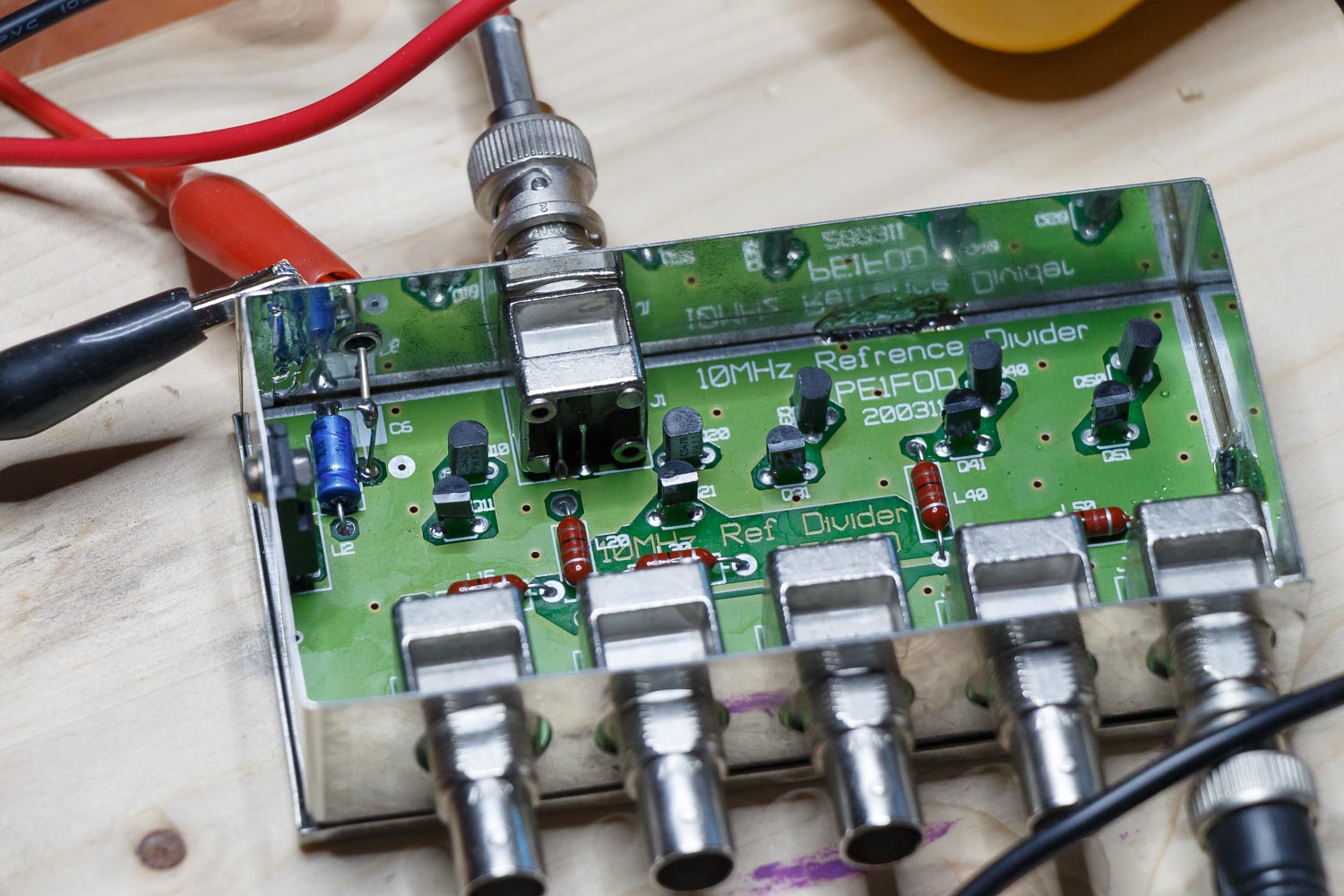

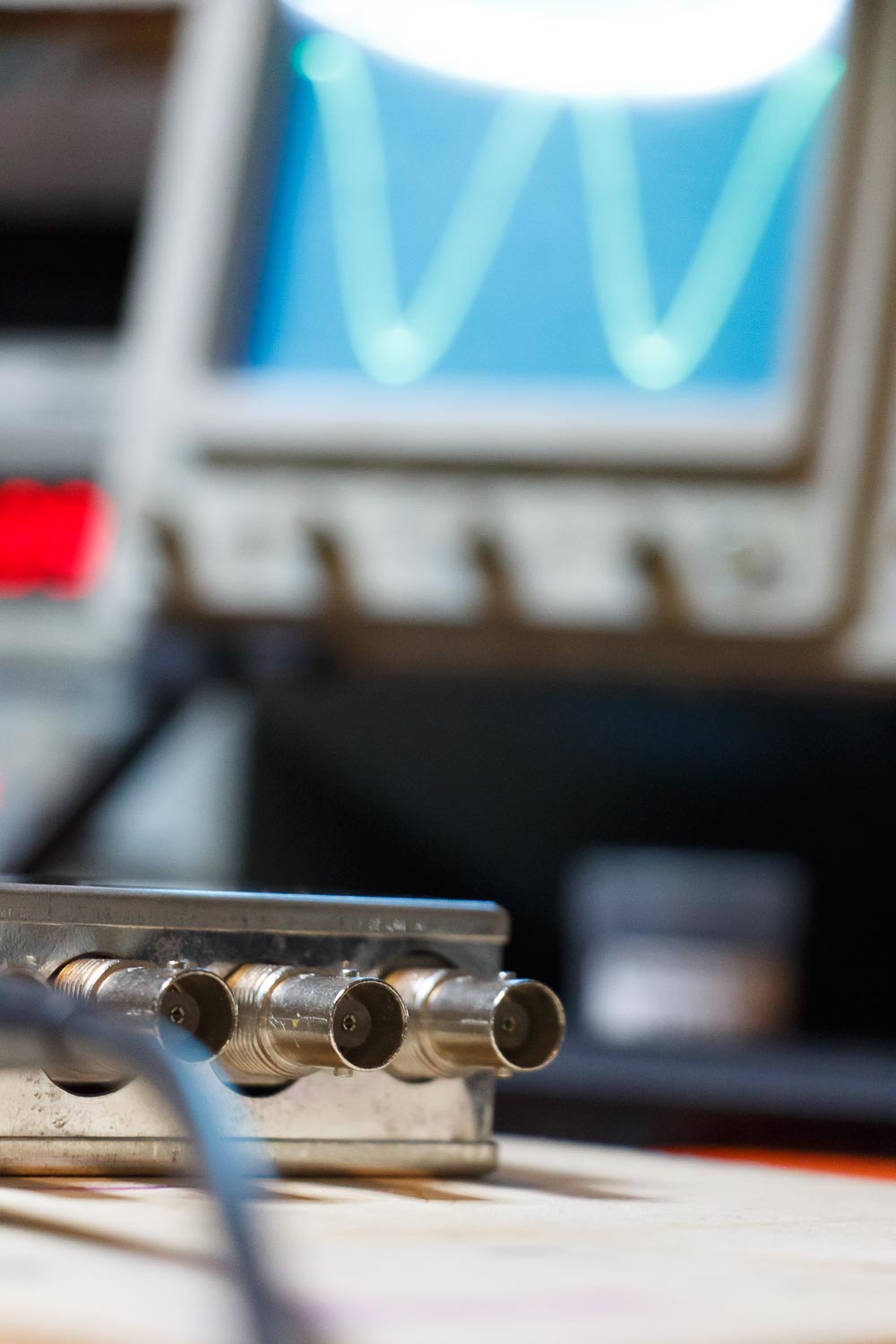

En ook hier en daar aan de bovenkant
20160405-1347-pe1rqm.nl-1500px

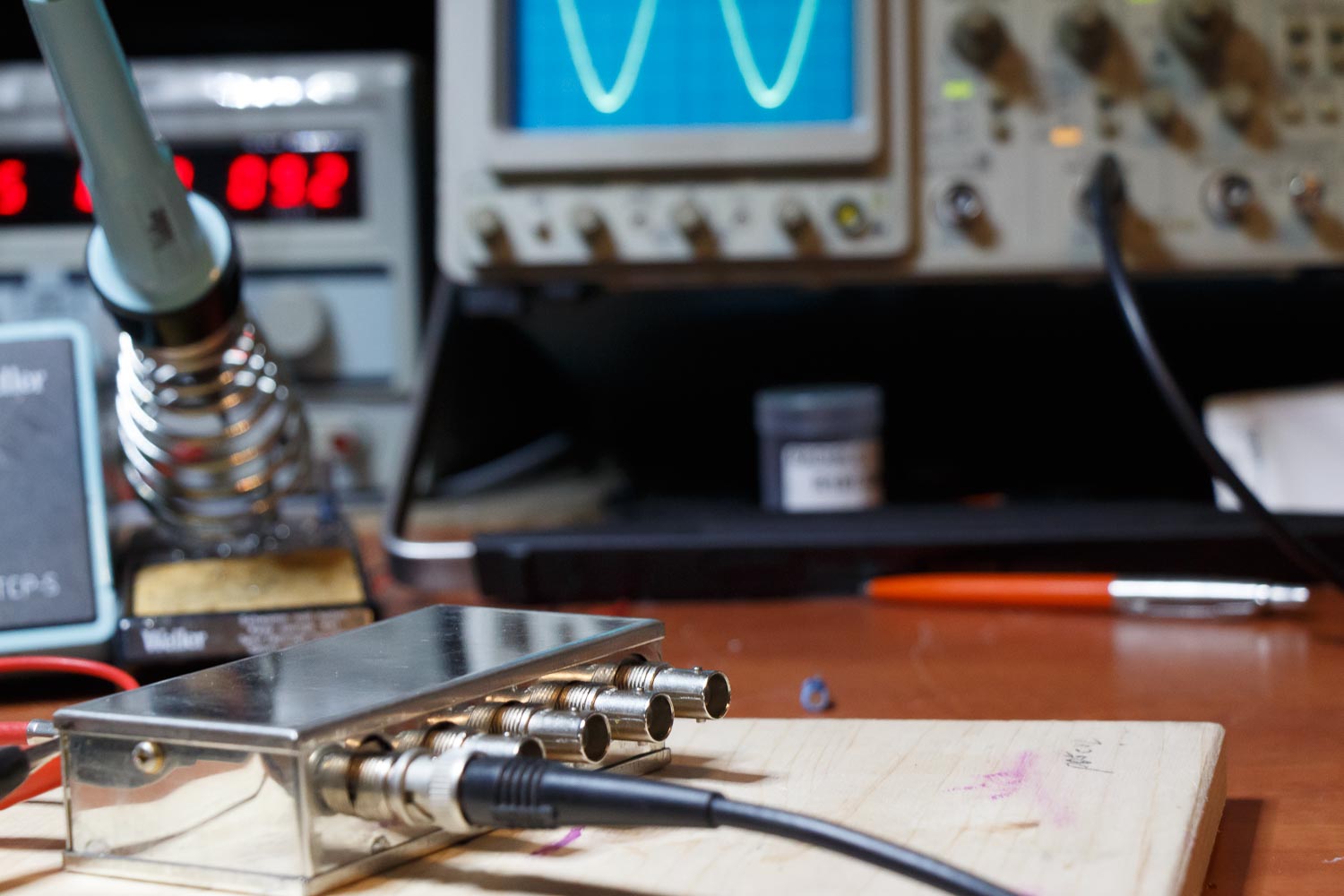

Testen…
20160405-1346-pe1rqm.nl-1500px

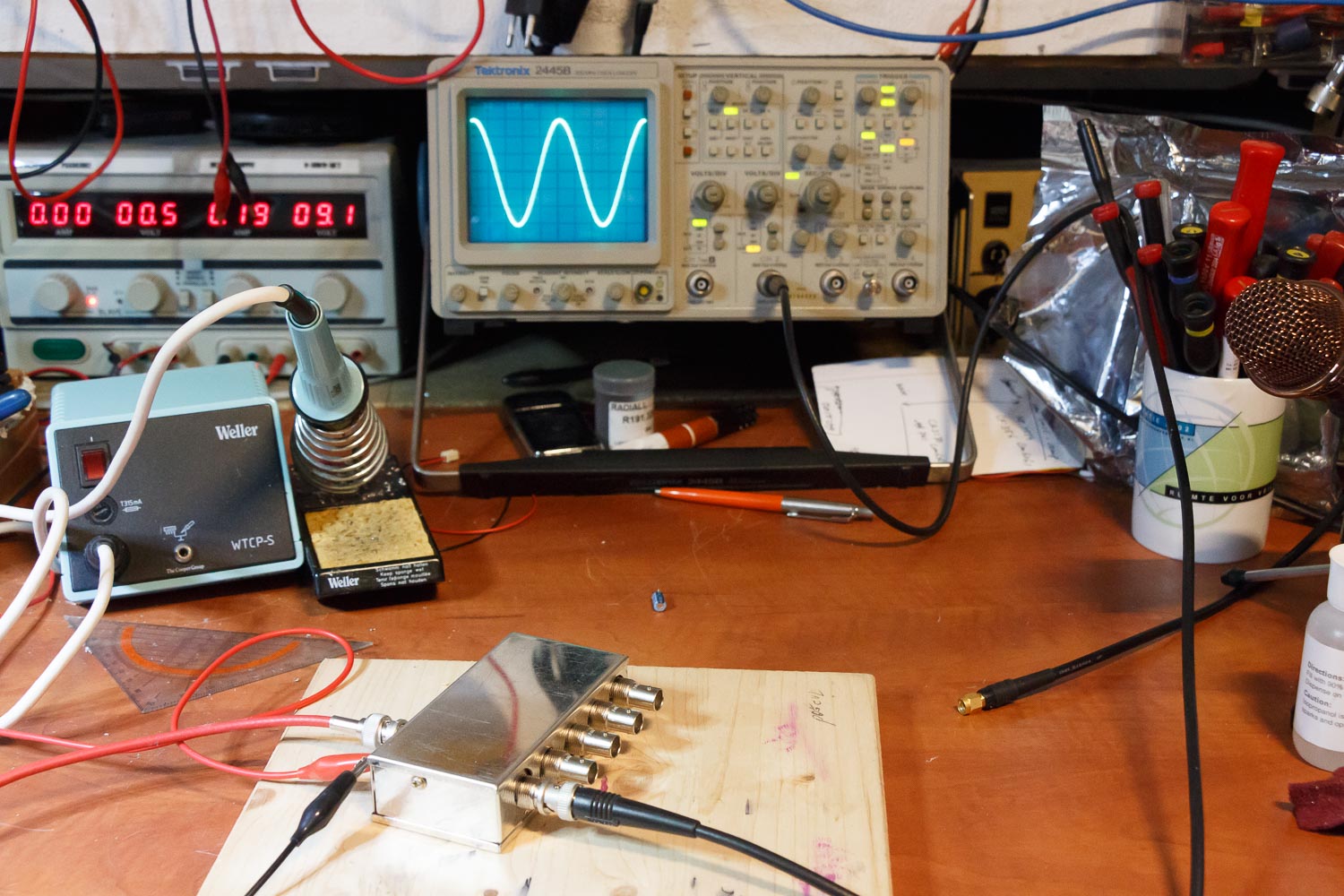

Testen…

20160405-1345-pe1rqm.nl-1500px
