Reparatie van een HP 33322H (110dB verzwakker) van een sweep generator

Ineens kwam er weinig signaal meer uit mijn Microtel SG811 sweep generator uit de jaren 80. Dit is een soort meetzender/sweep generator met een frequentiebereik van 10MHz t/m 18GHz en is minder geschikt voor smalband toepassingen. Deze is gebaseerd op meerdere Yig oscillatoren en het gelevelde uitgangsniveau kan geregeld worden met een potmeter en daarnaast nog met een 110dB ATT (verzwakker). Dat is de HP 33322H. En die bleek defect.

20130126-IMG_1024-3000pxMicrotel SG-811

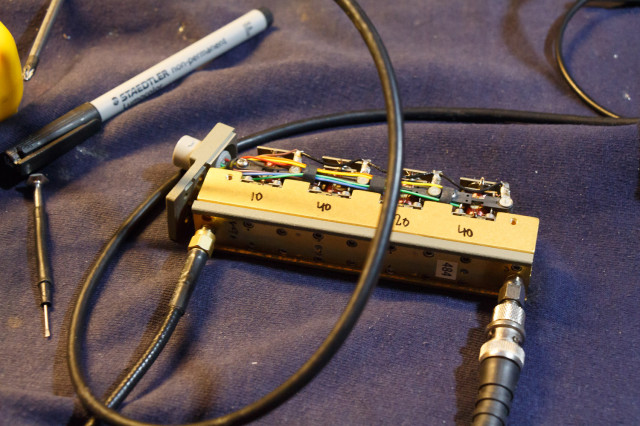

20130308-IMG_1629-1500px

Er zitten 4 spoelen in deze verzwakker. Dit zijn een soort elektromagneten die met een digitale schakeling en een meervoudige schakelaar kunnen worden gekozen. Ze werken als relais die dunne vergulde schakelcontacten tegen plaatjes aandrukken. Op deze plaatjes zitten de weerstandsbankjes. Ieder relais heeft zijn eigen verzwakkingswaarde (10, 40, 20, 40 dB). Door deze slim te combineren kan het RF signaal (van DC tot 18GHz) worden verzwakt in 10dB stapjes tot 110dB max.

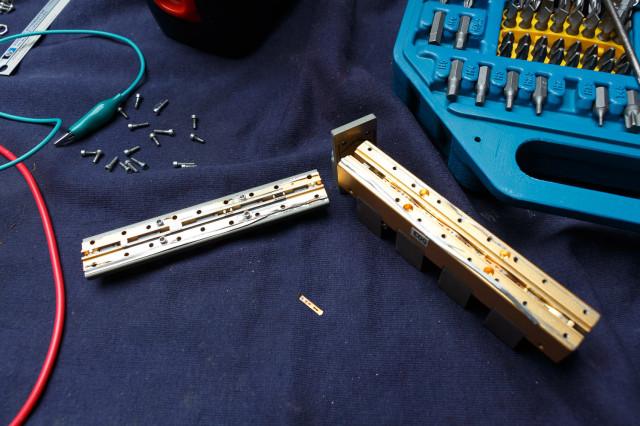

20130308-IMG_1625-1500px

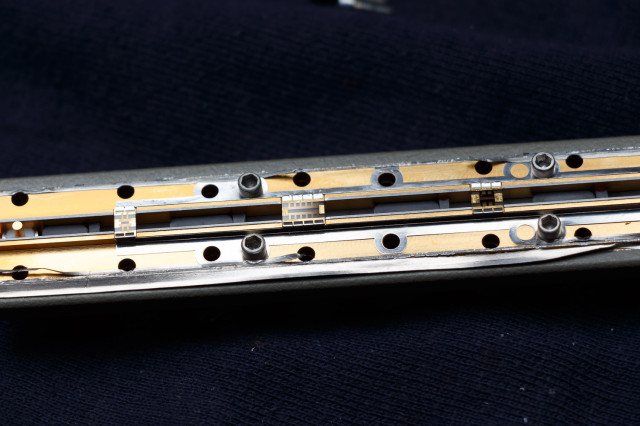

20130308-IMG_1628-1500pxDe glazen plaatjes

De schakelcontacten zijn bevestigd op kunststof isolatoren. En van één van de schakelcontacten bleek deze los te zijn gelaten.

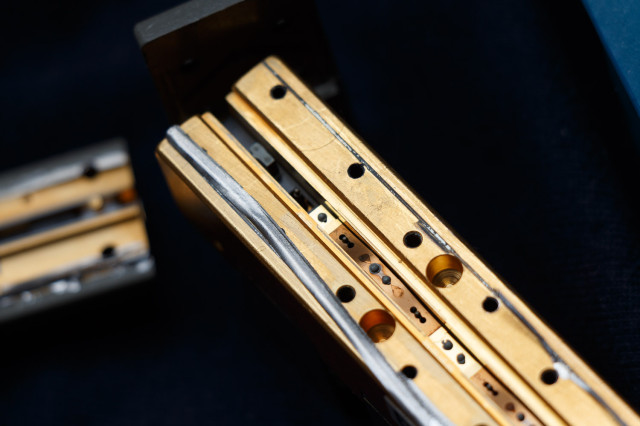

20130308-IMG_1626-1500px

Op bovenstaande foto is de lege ruimte te zien. Met twee smeltbevestigingen zou het schakelcontactje door het kunststof gevalletje worden vastgehouden. Maar na jaren van dienst is dit afgebroken.

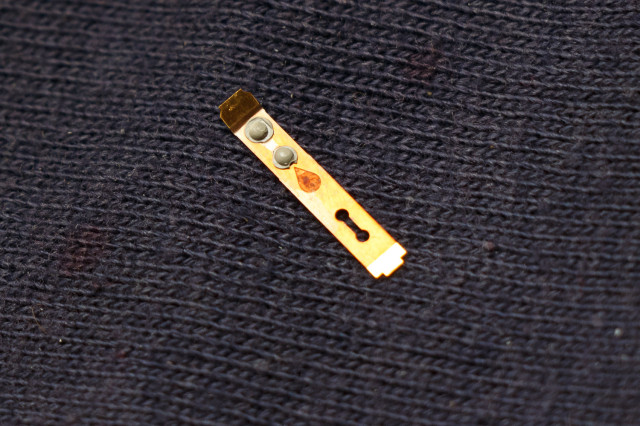

20130308-IMG_1627-1500px

Ik heb dit gerepareerd met een goede lijm, die bovendien heel dun opdroogde. Superlijm is te hard, en twee componentenlijm wat grof. Transparante Bisonkit did the job! Uiteraard moesten de oppervlakken wel heel goed ontvet worden en ging er ook een heel klein druppeltje aan de bovenzijde voor meer stevigheid. Bij het plaatsen van het schakelcontact moest ik goed opletten, dat deze niet scheef zat. Omdat hij anders kortsluiting maakte met de vergulde behuizing van de verzwakker. Daar zit echt maar een haardikte tussen!

De verzwakker doet het nu alweer een paar maanden uitstekend en is alweer ingebouwd in de Microtel.

Update: ik heb de verzwakker uit de Microtel gehaald, inclusief de logica. Zodoende kan ik deze voor veel meer toepassingen gebruiken. Dit soort verzwakkers (tot 18GHz) zijn vrij kostbaar en daarom des te handiger om voor algemeen gebruik beschikbaar te hebben in mijn toolbox.
