Bosch KF-161 PLL op één kanaal vastzetten

bosch-kf161-05De Bosch Kf-161 is een oude mobilofoon, die geschikt gemaakt kan worden voor gebruik op de 2m band. De zijn lang verkrijgbaar geweest bij museum Jan Corver en nog steeds kom je ze regelmatig tegen. De prijs zal rond de €25,- liggen schat ik.

Jaren geleden had ik deze mobilofoon gebruikt voor packet. Deze versie heeft een PLL (sommigen werken echter op kristalbasis!). Door middel van een rekensommetje kun je bepalen welke van de eilandjes aan massa gesoldeerd moeten worden en welke niet, om zodoende een frequentie in te stellen.

Er zijn overigens ombouwsetjes verkrijgbaar voor als je tussen meerdere kanalen wil kunnen schakelen. Zie de site van museum Jan Corver.

Als een eilandje niet aan massa gesoldeerd is, dan is deze “hoog” (1). Dat komt door de pull-up weerstanden in de PLL. Dat is dus makkelijk. Wil je een “0” maken, dan soldeer je dat eilandje dus gewoon aan massa.

Die eilandjes zitten onder het voetje waar oorspronkelijk de Eprom zat. Deze voet is dus leeg. De PLL zit daar naast (Siemens S187). Je moet twee binaire getallen maken, op rij A en op rij B. Dit zijn de delers van de S187.

Dit is de formule:

f – 10,7
——–    = B,A  (decimaal omrekenen naar binair)
1,25

Uitleg: f is de gewenste frequentie. 10,7 is gebaseerd op de middenfrequentie. 1,25 staat voor het gewenste raster van 12,5 kHz. De uitkomst geeft een decimaal getal, welke moet worden omgerekend naar binair. B staat voor rij B op de voet en A voor rij A op de voet, zie foto verderop. B moet in 8 bits, A moet in 7 bits.

Voorbeeld: ik wilde de set op 144.7625 MHz laten werken. Dat is de locale ATV inpraat frequentie van PI6ATS.

144.7625 – 10,7
——————          = 107,25
1,25

A = 25 (decimaal) = 0011001 (7 bits binair)
B = 107 (decimaal) = 01101011 (8 bits binair)

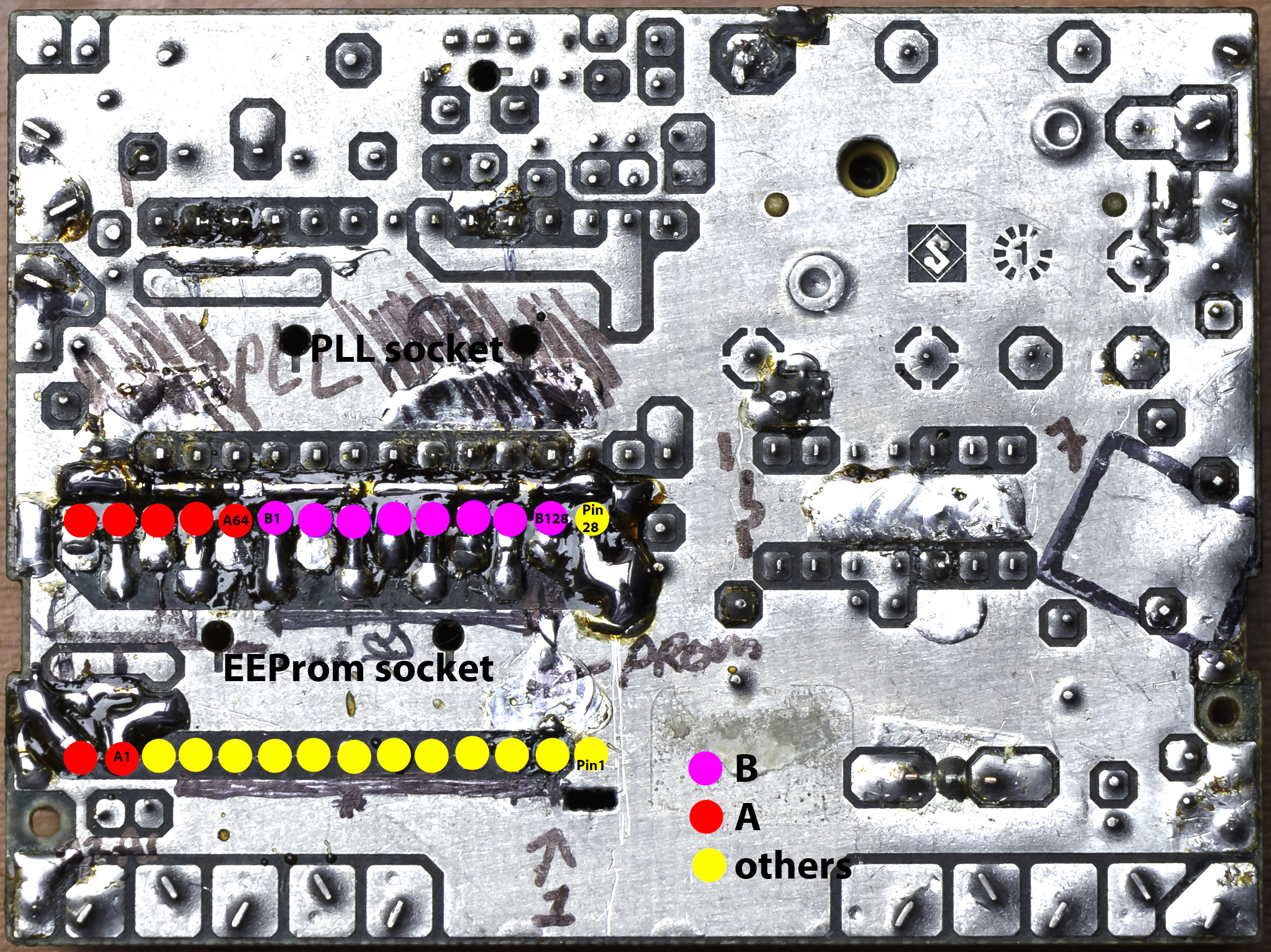

PLL printKlik op de foto voor een vergroting. Keer terug met backspace.

Mocht jij dit ook willen doen, let dan op de volgende tips:
0 gaat naar massa. 1 blijft los. Let op de volgorde. Wat is aangegeven met A1 of B1, is niet het meest linker getal, maar het meest rechter getal van de binaire reeks (least significant bit). Tip: draai de print 180 graden om vergissingen te voorkomen.

Foto’s van de KF-161 vind je hier.

4 gedachten over “Bosch KF-161 PLL op één kanaal vastzetten”

  1. Ik heb net mijn oude Bosch KF161 teruggevonden op zolder.
    Zeker 10 jaar niet gebruikt Aangesloten en hij werkt nog steeds prima!
    Even deksel eraf en dan zie dat het een erg degelijk stukje techniek was/is.
    Ik heb de frequentie indertijd instelbaar gemaakt via dipswitches.

  2. Een IC voetje in de eprom voet met daarin draadbruggen is mooier.
    Je kan een aantal IC voetjes bedraden voor verschillende frequenties.

    73s Cor
