Bouwpakketje LC meter van VanDijken

Dit is een eenvoudig te bouwen bouwpakketje van VanDijkenElektronica.

De tekst heb ik er zelf opgeschreven en moet nog vervangen worden door een mooie sticker

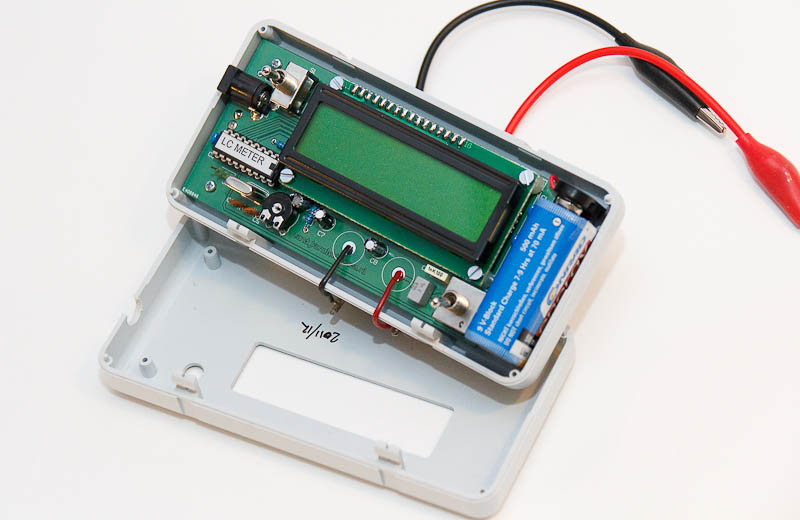

Het ontwerp is gebaseerd op een PIC controller, een frequentie oscillator en een referentie C (1%). Compleet geleverd met profi print en voorgeboord kastje. Het bouwen was dan ook erg eenvoudig. De nauwkeurigheid is tot 10nF vrij goed. Daarboven ook wel, maar dan ga je wat vaker afwijkingen zien van enkele procenten, mede vanwege het gebruikte materiaal waar condensatoren vaak van gemaakt zijn. Maar meer dan 10% afwijking hoef je niet te verwachten, dus dat valt ook wel weer mee. Bij folie C’s heb je dat veel minder en doet de meter het nauwkeuriger. Dit alles komt vanwege de meetmethode met een frequentie-oscillator.

Spoelen worden ook goed gemeten, maar daar kan ik de afwijking niet van beoordelen. Vaak zag ik in het display gewoon de opgegeven waarde terug.

Meetbereik:
C: 0-838nF
L: 0-83,8mH

De meter is auto-ranging en schakelt zelf over van pF naar nF en van uH naar mH. De backlight van het display is uit te schakelen.

Een erg handig apparaatje om bij je meetapparatuur te hebben!
