Bouwen van een ingangsverzwakker (ATT) voor de 500MHz Spectrum analyzer

Dit is een onderdeel van ons 500MHz Spectrum analyzer zelfbouwproject op Hamforum. Omdat dit een handig en universeel toepasbaar ontwerp is, wilde ik het hier ook nog afzonderlijk beschrijven.

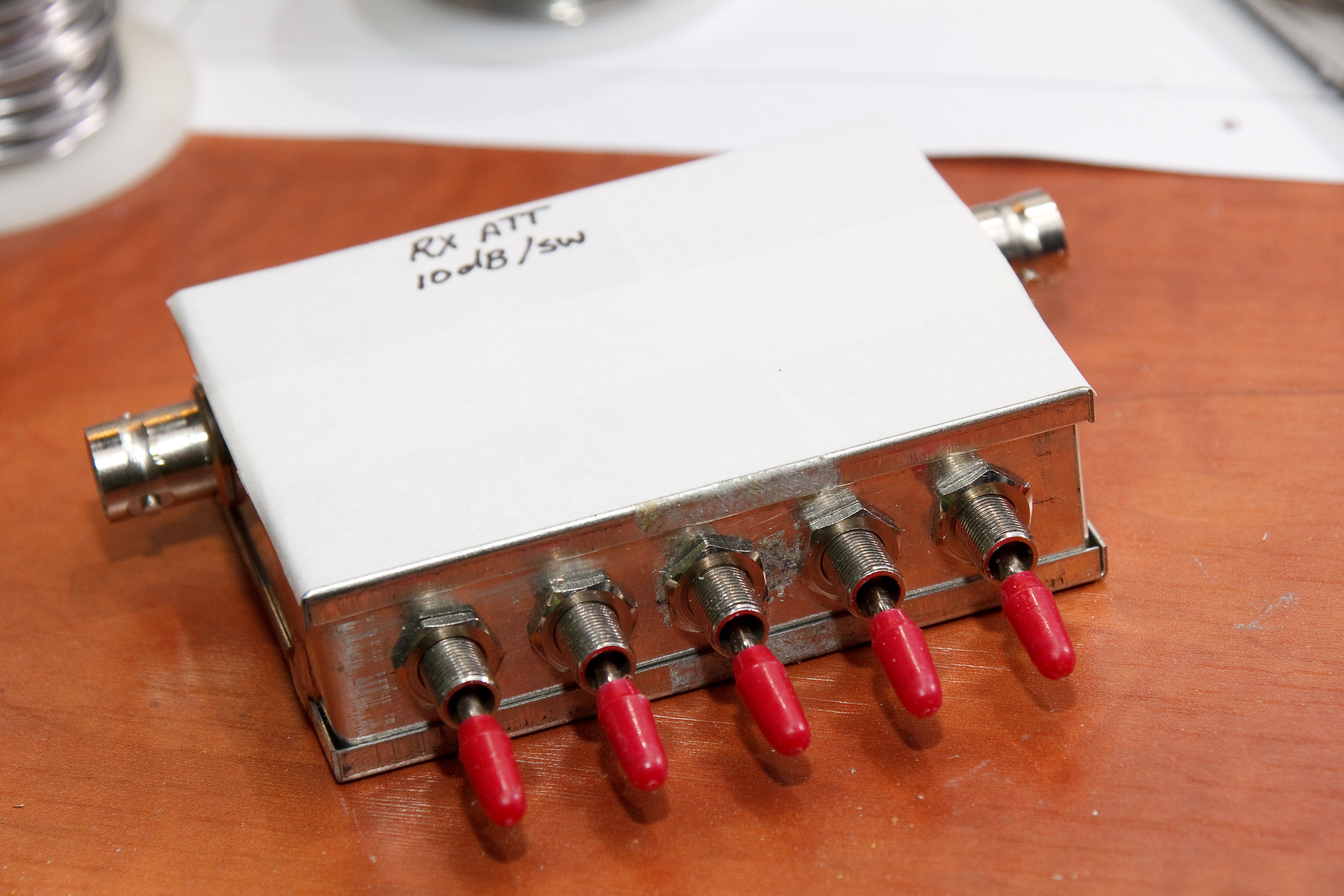

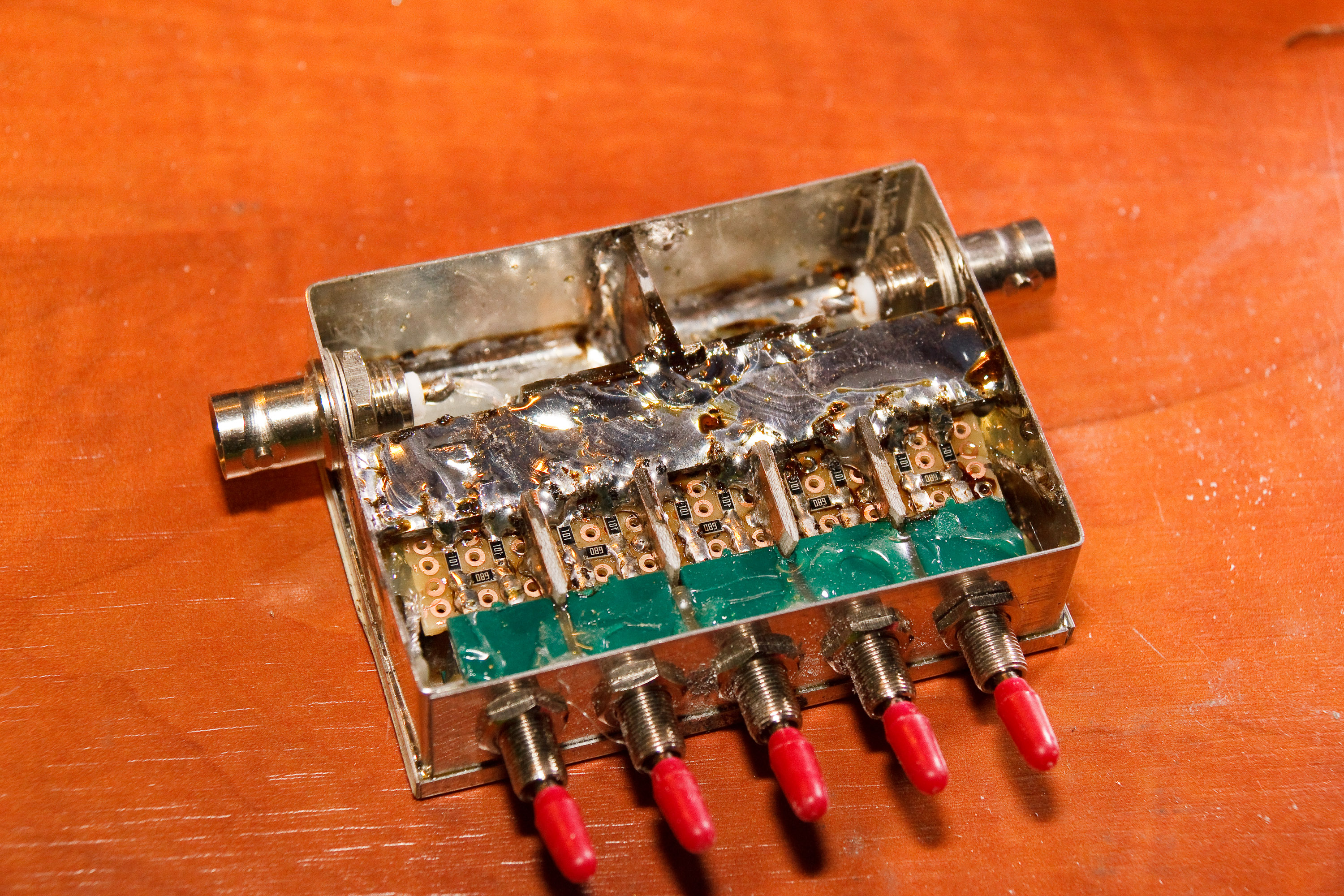

Deze ingangsverzwakker is bruikbaar voor kleine signalen (< ca. 100mW), dus ideaal voor ontvangstsignalen aan een 50 Ohm ingang of voor het integreren in spectrum analyzers. Deze verzwakker is geschikt tot ca. 500MHz. Dit limiet komt vooral door de gebruikte schakelaars en de bedrading. Per schakelaar wordt een verzwakking gerealiseerd van 10dB.
