Bouw van 100mW 6cm zendertje van module op plankje (educatief)

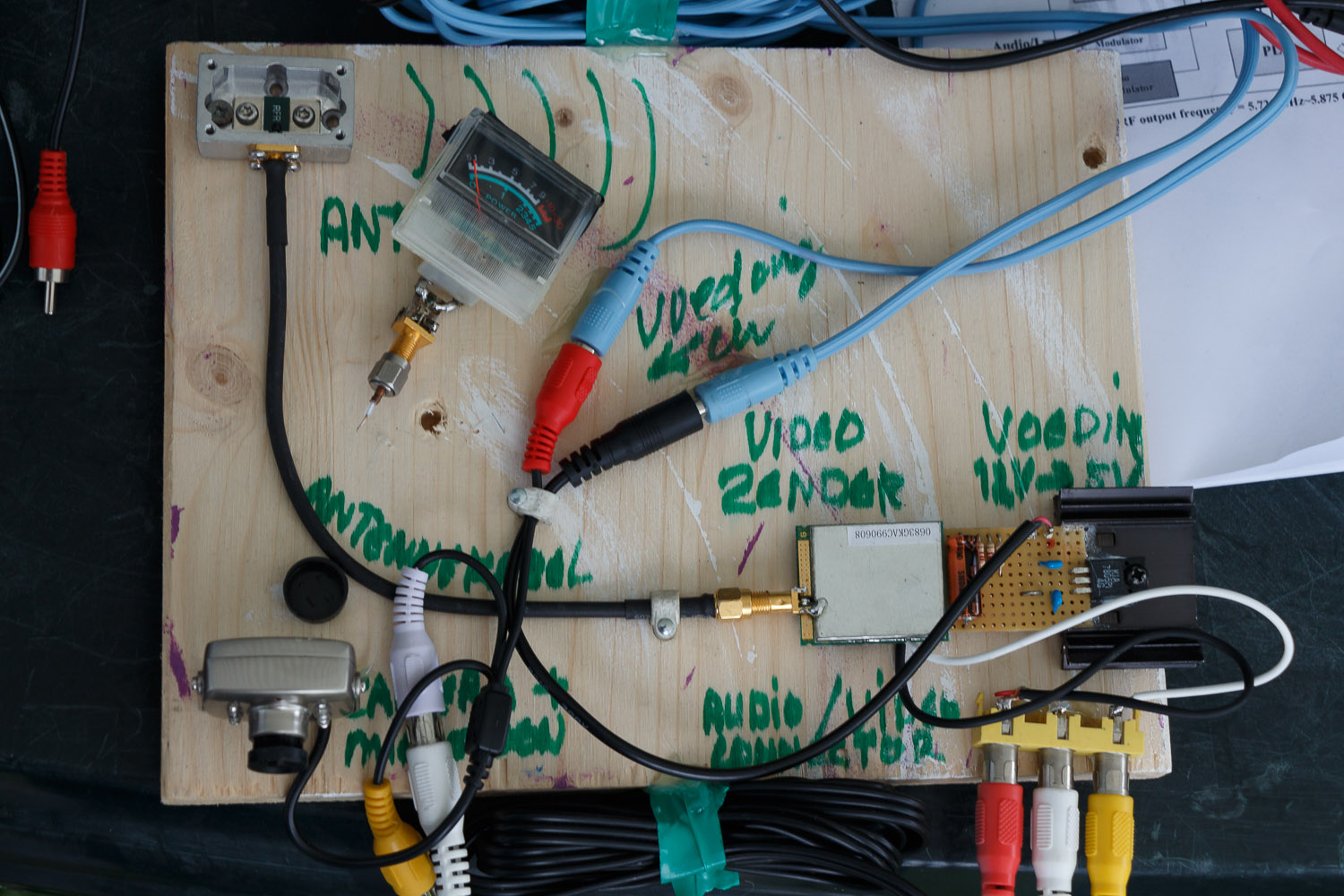

20130914-IMG_5036-1500pxVoor diverse activiteiten dit jaar waarbij kinderen moeten worden vermaakt met techniek, wilde ik een aanvulling maken op de videodoos. Ik had een plankje bedacht, met daarop een videozendertje uitgelegd. Zo kunnen de kids eens kijken, wat er nou eigenlijk in een videozendertje zit.

Alhoewel de zender zelf een alles-in-één “Airwave 100mW module” is voor de 6cm band, denk ik toch dat het leuk is om naar te kijken. Door alleen al uitleg te kunnen geven over techniek, worden misschien wel interesses gewekt.

Dit plankje werkt gewoon en kan live beeld doorgeven aan een bijbehorende ontvanger. De camera is een Chinees dingetje, gekocht van Ebay. Daar zit ook meteen al de microfoon ingebouwd. De voeding is een 7805 spanningsregelaar. Ook leuk om de werking te laten zien, met behulp van een multimeter. Het koelblokje moet ook vragen gaan oproepen. Vooral omdat dat een beetje warm aanvoelt. De kids mogen dit gewoon aanraken. Dat is ook leuk. De antenne is een dummyload, maar dat zendt nog wel voldoende energie uit, om te worden ontvangen op de naastgelegen ontvanger. Het metertje is een detectiediode, die een VU metertje kan aansturen. Zo kan ik laten zien, dat er RF energie op de antenne aangeboden wordt.

De bouw: De Airwave modules zijn bijna kant en klaar. Het zijn complete alles-in-één oplossingen voor 7 kanalen rond de 5780 MHz. Voeding ervoor, 3 bits kanalkeuze aansluiten (zit er nu nog niet op, maar dat komt nog wel), audio/video in en klaar.

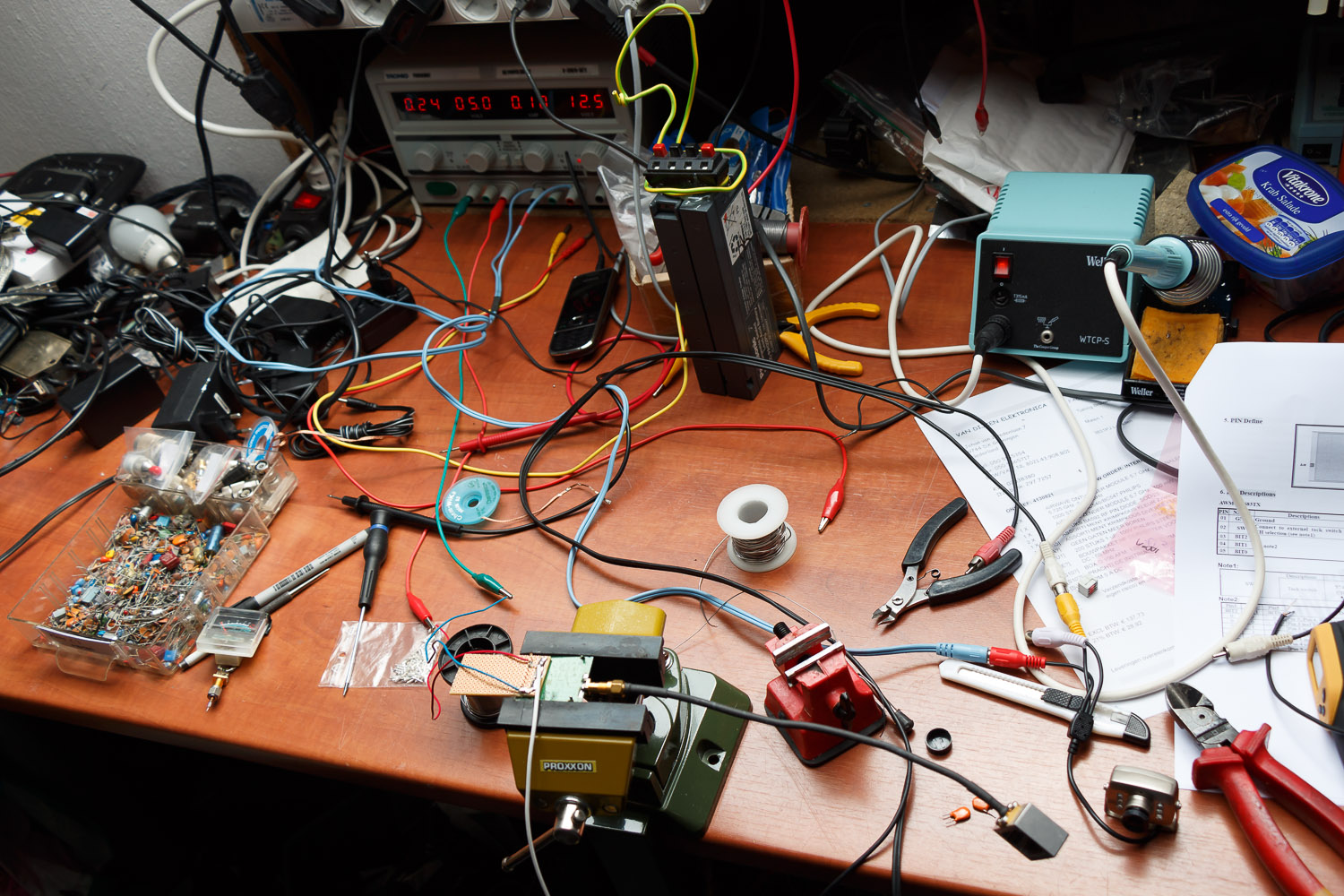

20130913-IMG_4956-1500px

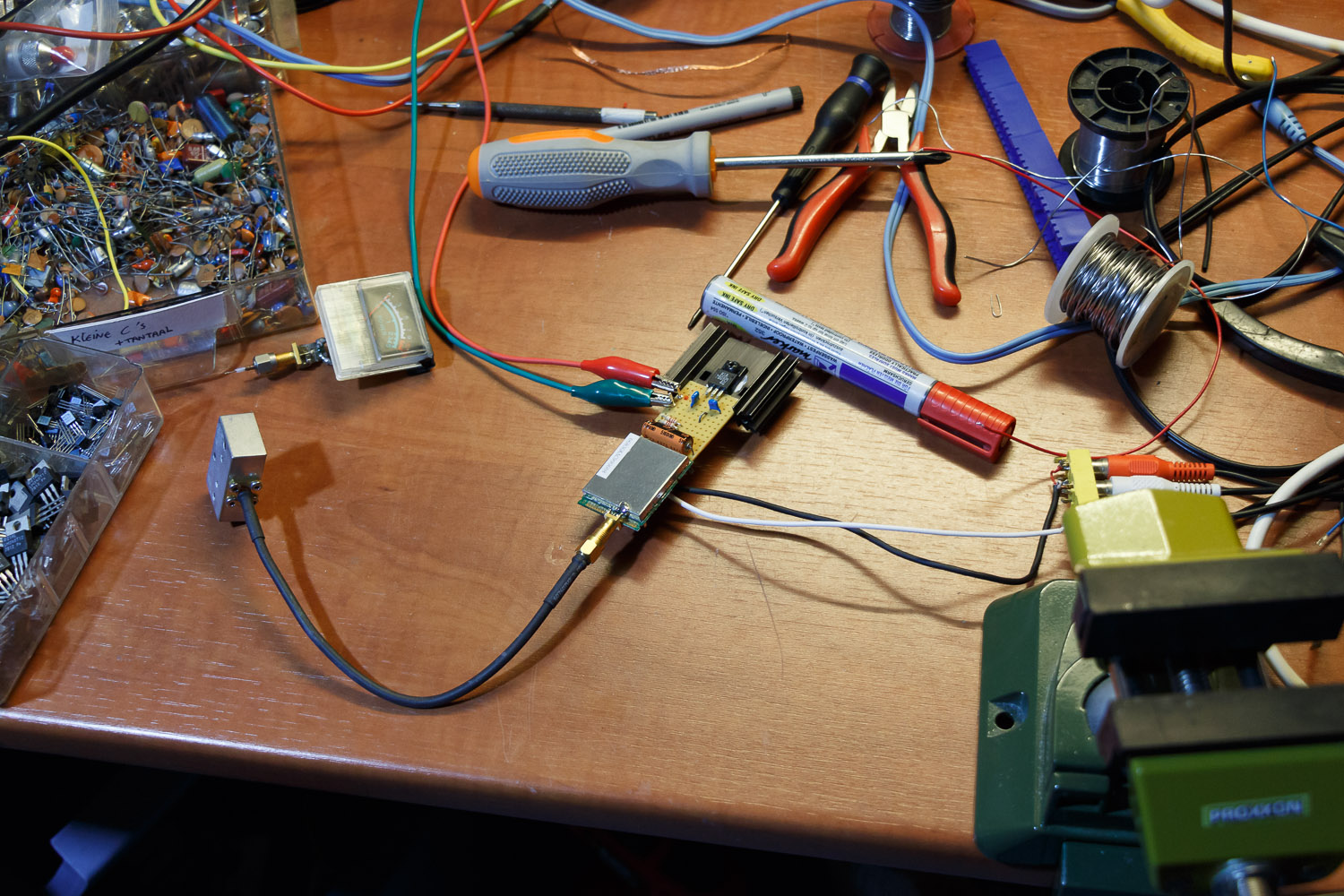

20130913-IMG_4957-1500px

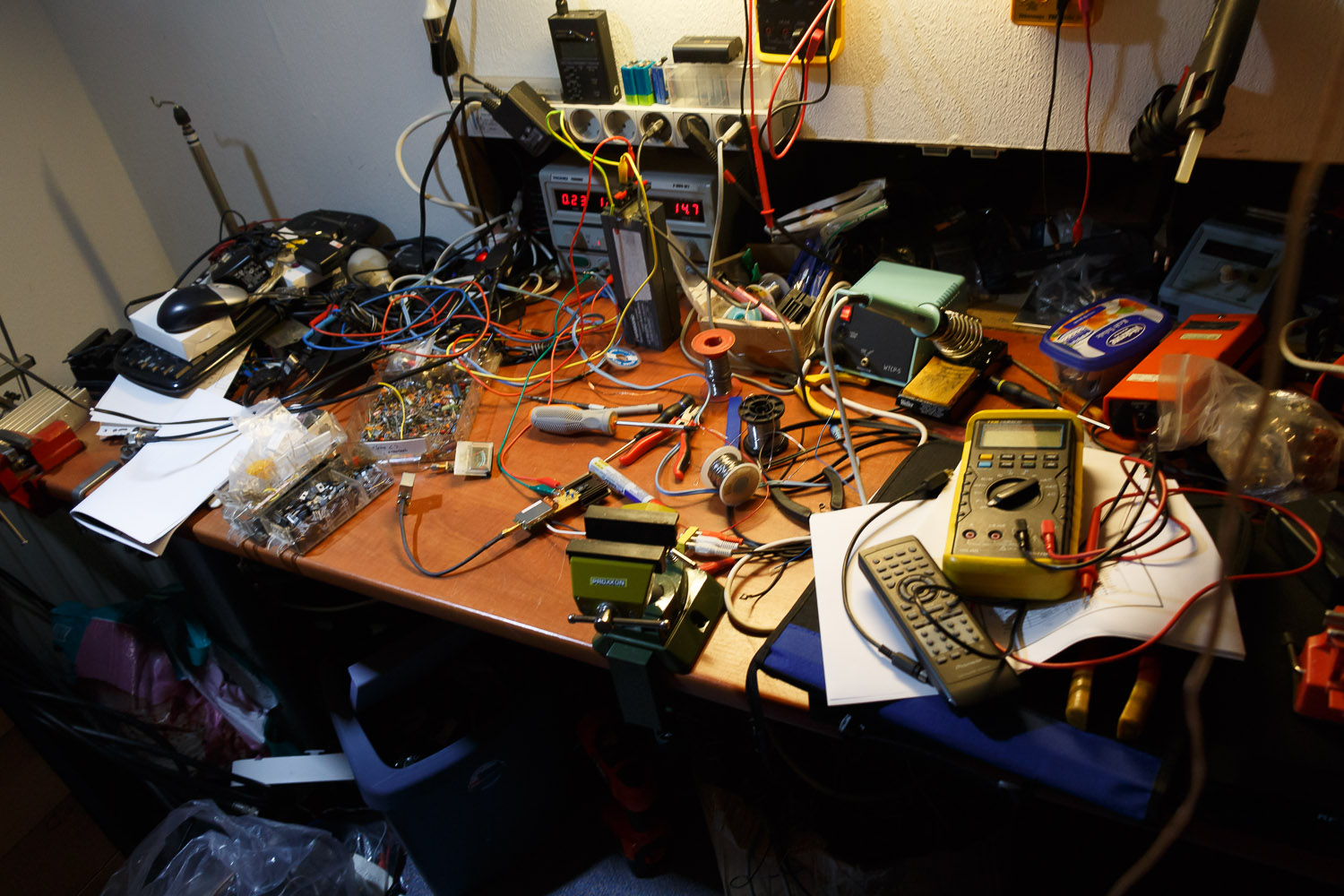

20130913-IMG_4958-1500px

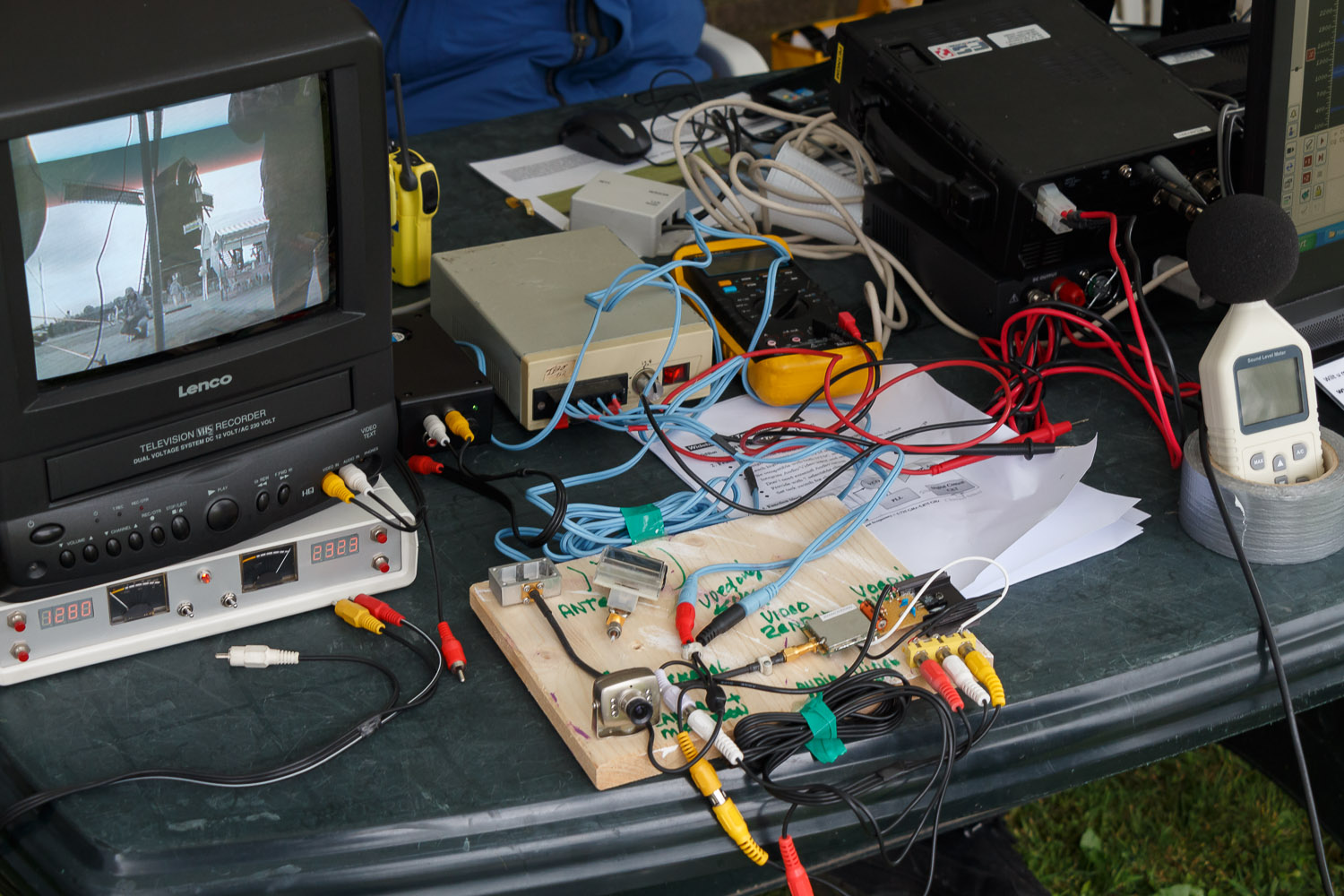

In bedrijf voor een demonstratie bij de Open-Monumentendag in Terschuur op 14 september 2013:

20130914-IMG_5037-1500px

Ik ga de plank ook meenemen naar de JOTA. In de toekomst ga ik dit zendertje in een hele kleine behuizing plaatsen, bijvoorbeeld om gebruikt te worden als ATV vosje of iets dergelijks. Iets geks in ieder geval, wat nog niet vaak gedaan is. Waarschijnlijk komt er dan ook een geschakelde DC-DC converter in, in plaats van deze 7805. Want dan moet hij langdurig op een batterij kunnen draaien. Maar dat zijn allemaal toekomst ideeën, waarvan nog niets concreet is!
