Objective2 (“O2”) hoofdtelefoonversterker

20150821-IMG_9912-1500pxVia een zendamateur groep op Facebook kon ik aan twee printplaten komen van een leuk audio project: een hoofdtelefoonversterker van hoge kwaliteit, die te bouwen is met betaalbare onderdelen. Deze versterker heet “Objective2”, of ook wel “O2”. Het ontwerp is van “NwAvGuy” (Northwest Audio & Video Guy) en het ontwerp is open-source.

Je kan alles downloaden, zo ook de Gerber files, Drill files, frontontwerpen, schema, Bill of material, etc. Ik heb bijna alle onderdelen volgens de Bill of material (BOM) besteld bij Mouser. De overige had ik al in huis. Bestellen bij Mouser is erg handig en de kwaliteit van de onderdelen zijn goed. Maar houd rekening met flink wat verzendkosten. Voor 2 stuks O2’s was ik ca. €56,- kwijt plus ca. €20,- verzendkosten. De printjes kosten meestal een paar euro per stuk.

Alle info is te vinden op deze site: http://nwavguy.blogspot.nl/2011/08/o2-details.html

Hij is ook compleet gebouwd te koop bij diverse leveranciers. JDS Labs heeft een mooie site met ook nog wat info: https://www.jdslabs.com/products/35/objective2-headphone-amplifier/ (zij maken zelfs een versie met ingebouwde DAC!)

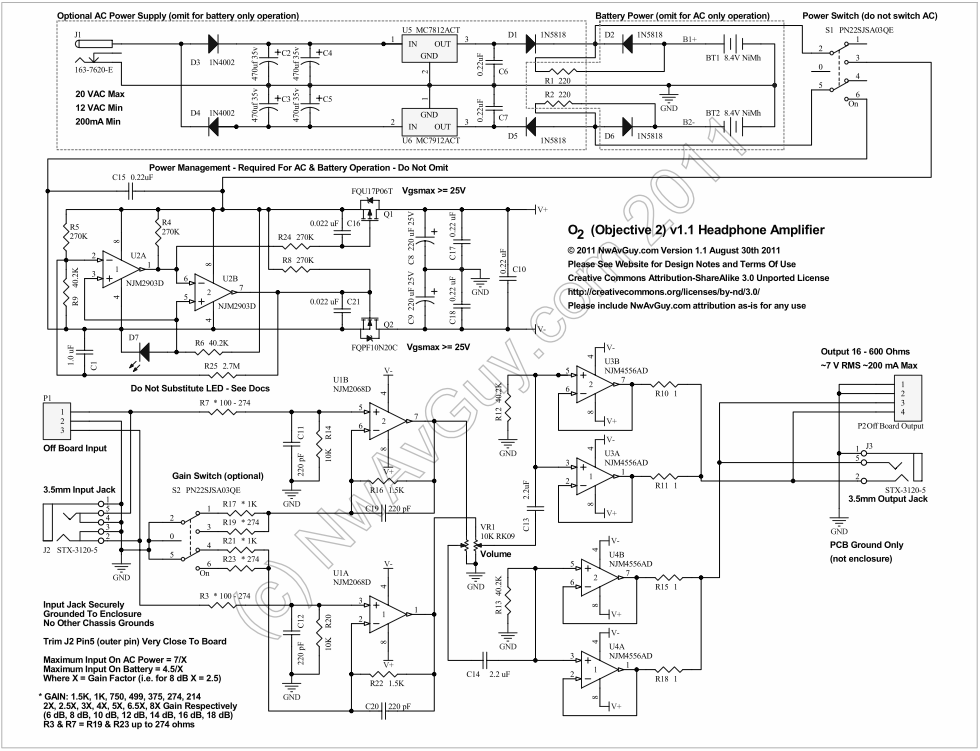

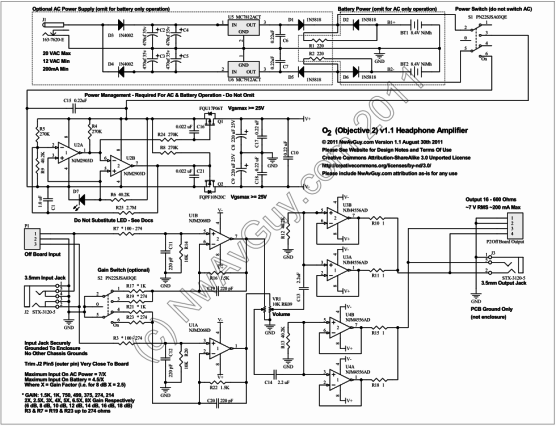

Schema:

Objective2-schema



Foto’s:

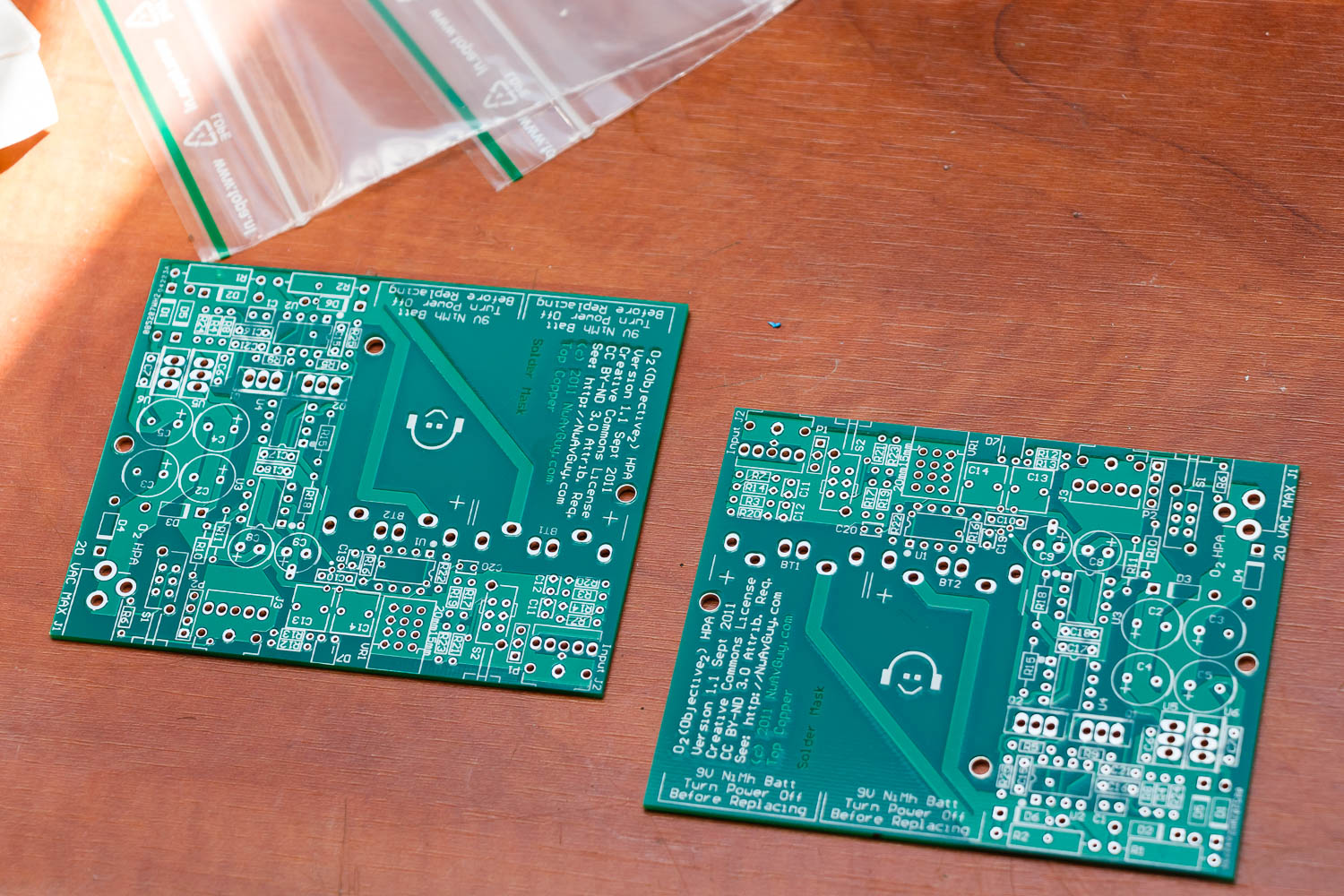

De nog kale printplaten
De nog kale printplaten



Testen!

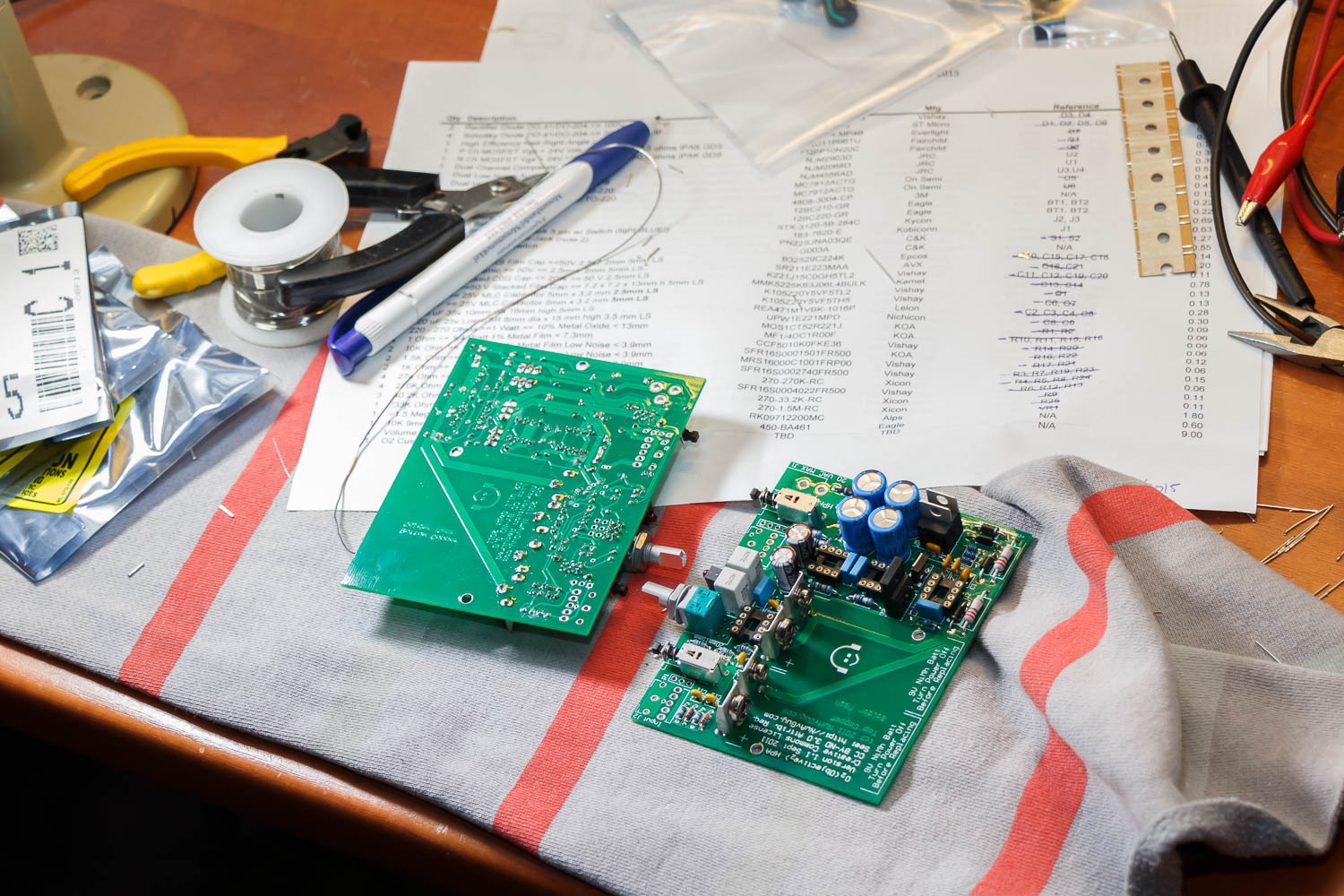

Bijna klaar

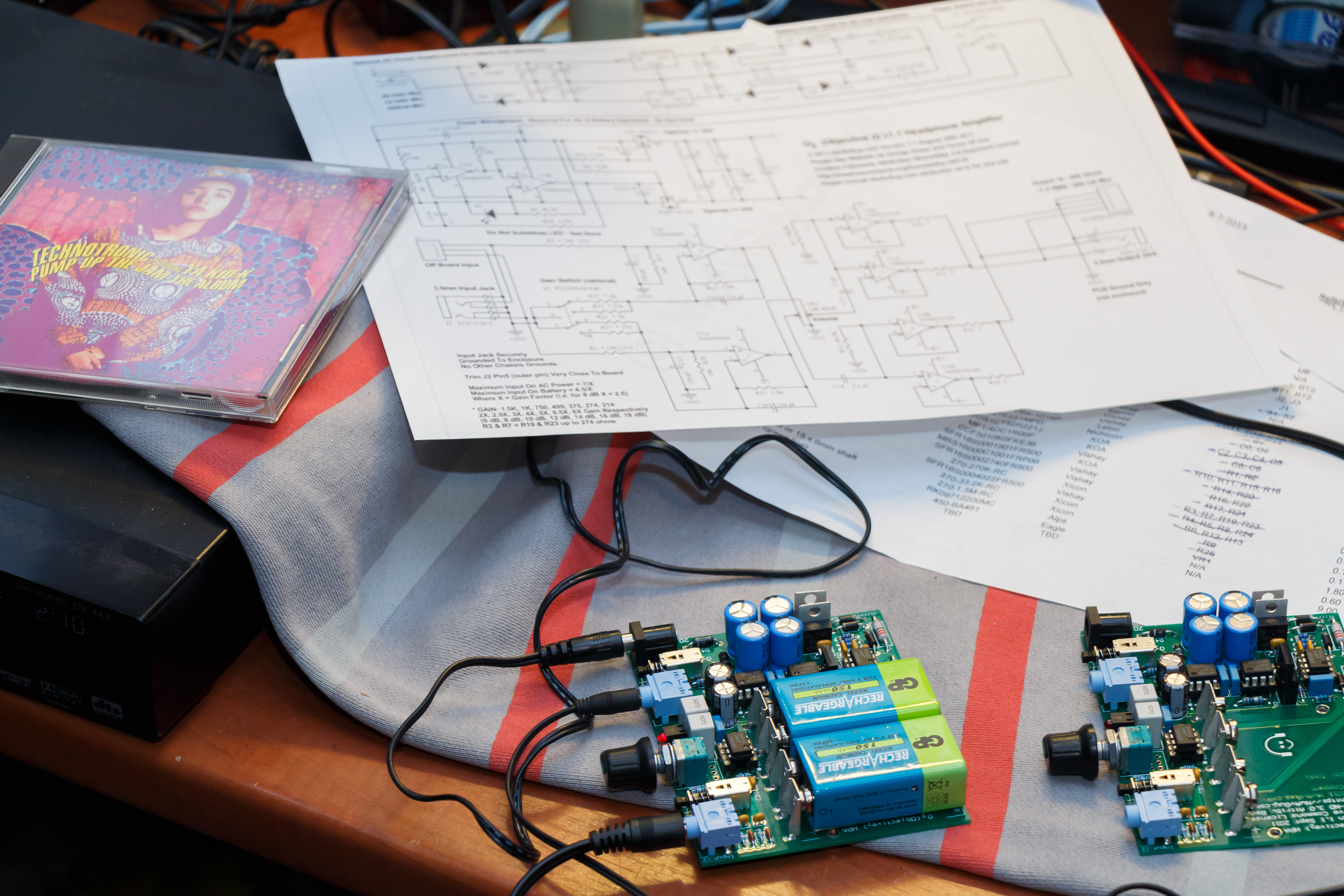

Testen op een CD speler
Testen op een CD speler

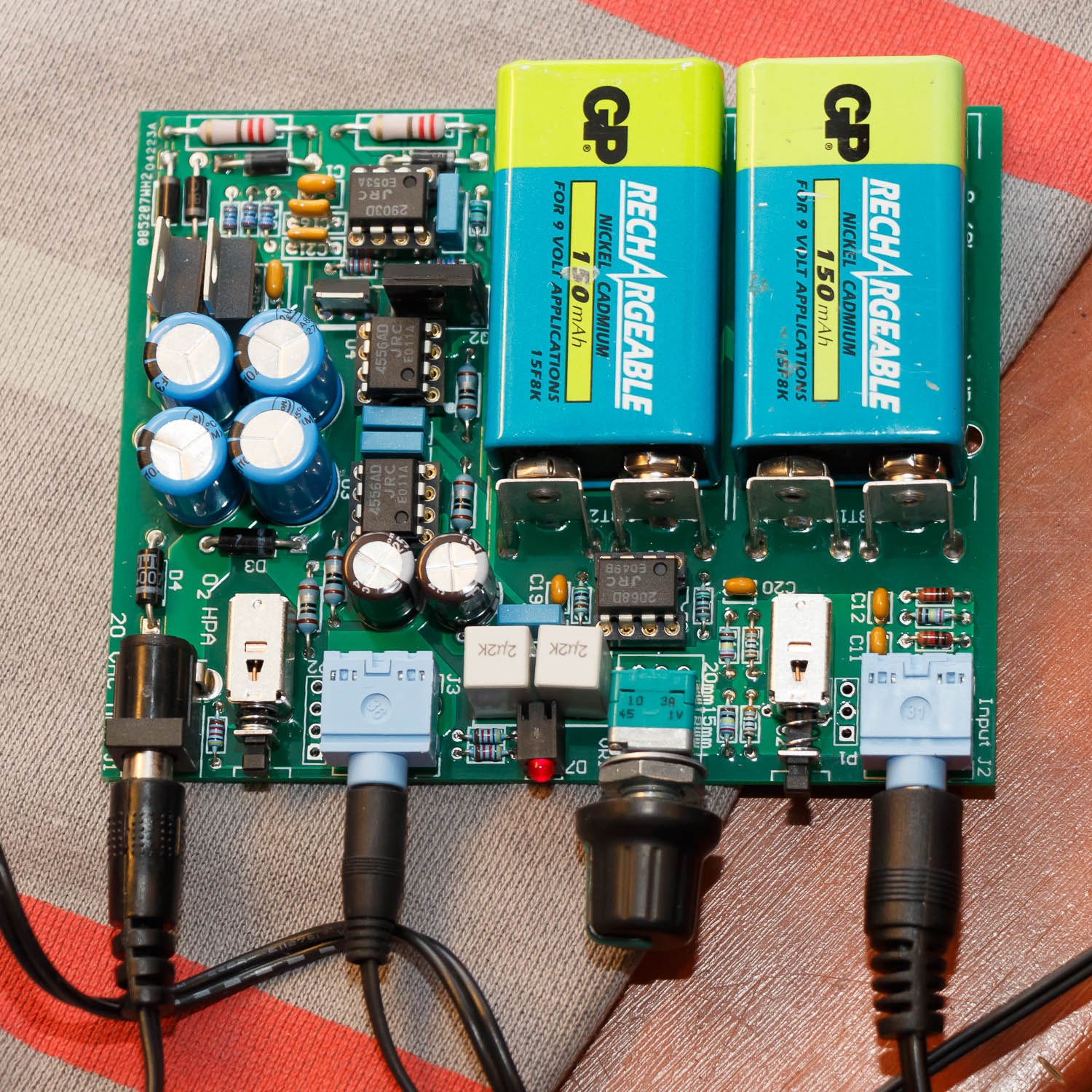

Compleet gebouwd
Compleet gebouwd



Nu moet ik er nog een mooie behuizing voor vinden. De printplaten zijn 10 x 8 cm, dus qua breedte past de print wel in een eurokaart behuizing. Maar aangezien ik ook cinch- en een 6,3mm hoofdtelefoonstekker wil plaatsen, moet mijn behuizing wel wat groter zijn dan 10 x 8 cm.



Specificaties:

  • Frequency Response
    +/- 0.1 dB
  • THD 1 Khz 150 Ohms
    0.0016%
  • THD 1 Khz 15 Ohms
    0.0023%
  • THD 20 hz 15 Ohms
    0.0023%
  • THD 20 Khz 15 Ohms
    0.010%
  • IMD CCIF 15 Ohms
    0.001%
  • IMD SMPTE
    0.002%
  • Noise (ref 400 mV)
    -105 dB
  • Max Output 15 Ohms
    337 mW
  • Max Output 33 Ohms
    613 mW
  • Max Output 150 Ohms
    355 mW
  • Output Impedance
    0.54 Ohms
  • Crosstalk 15 Ohms
    65 dB
  • Channel Balance
    0.6 dB
  • Battery Life
    ~8 hours
