Chinese video / mediaspeler krijgt extra koeling

Voor ATV (amateurtelevisie) doeleinden zijn mediaspelertjes wel handig. Zo kan je bijvoorbeeld een leuk testbeeld maken met lopende tekst en die als video opslaan op een SD kaartje. Die kan zo’n spelertje dan op PAL afspelen. Ideaal voor ATV dus.

We hadden een bepaald model gekocht, die ook in PI6ATS als testbeeldgenerator dienst deed. Maar de chips worden heel erg heet. Als een DIVX afgespeeld wordt, dan kan de temperatuur op de videoprocessor wel oplopen tot 70 graden celcius. En de eerste problemen begonnen zich al aan te dienen: beeldstoring en daarna helemaal defect. Of dat perse door de temperatuur komt is onbekend. Mogelijk is het een mechanische storing in dit type speler, bijvoorbeeld een slecht gesoldeerde print. Uitzetting en inkrimping van de print door temperatuurverschillen moet je dan ook zien te voorkomen.

Dus tijd voor wat meer koeling. Hier volgt een fotoverslag.

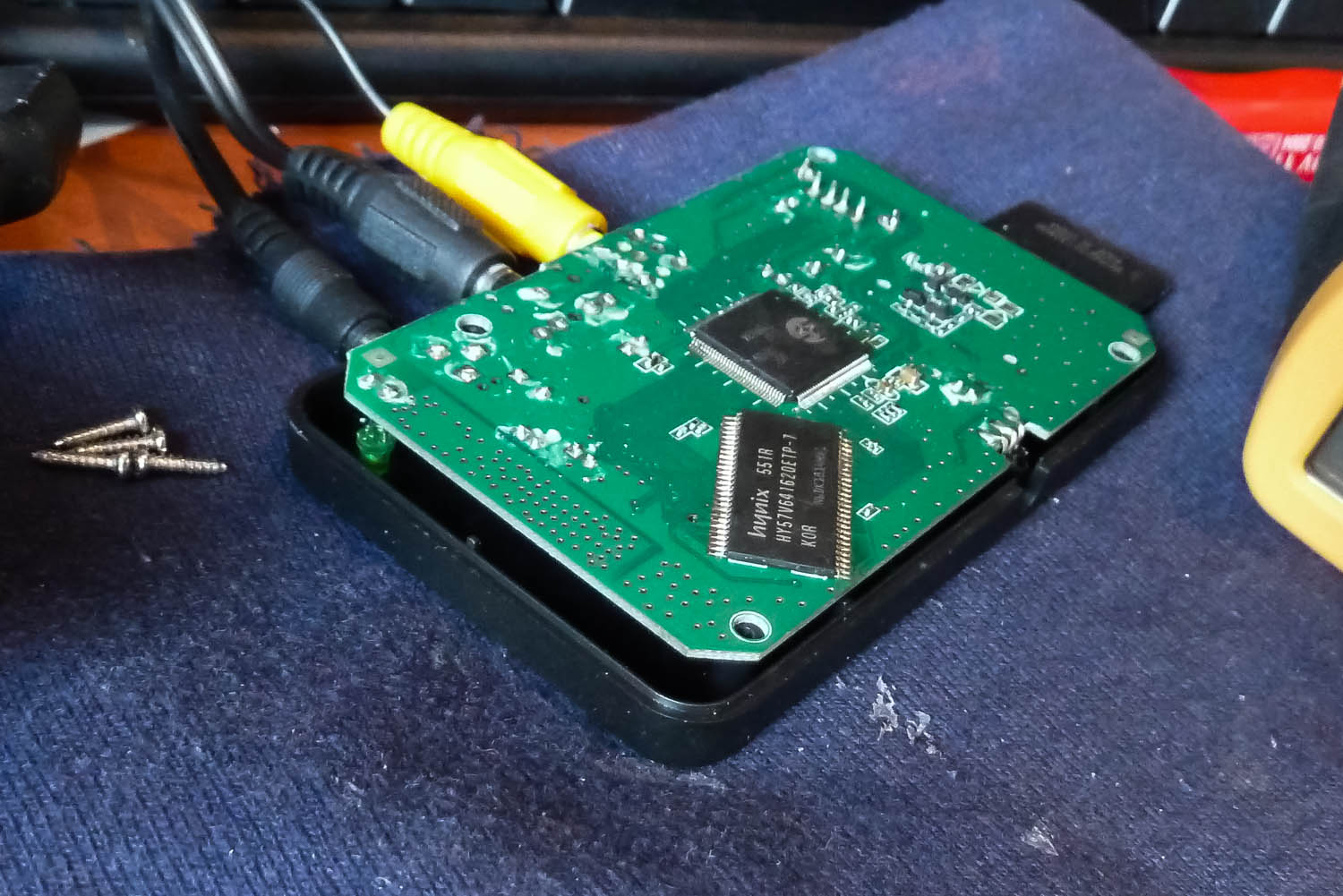

De chips worden zonder koeling in een plastic behuizing gestopt.
De chips werden zonder koeling in een plastic behuizing gestopt.

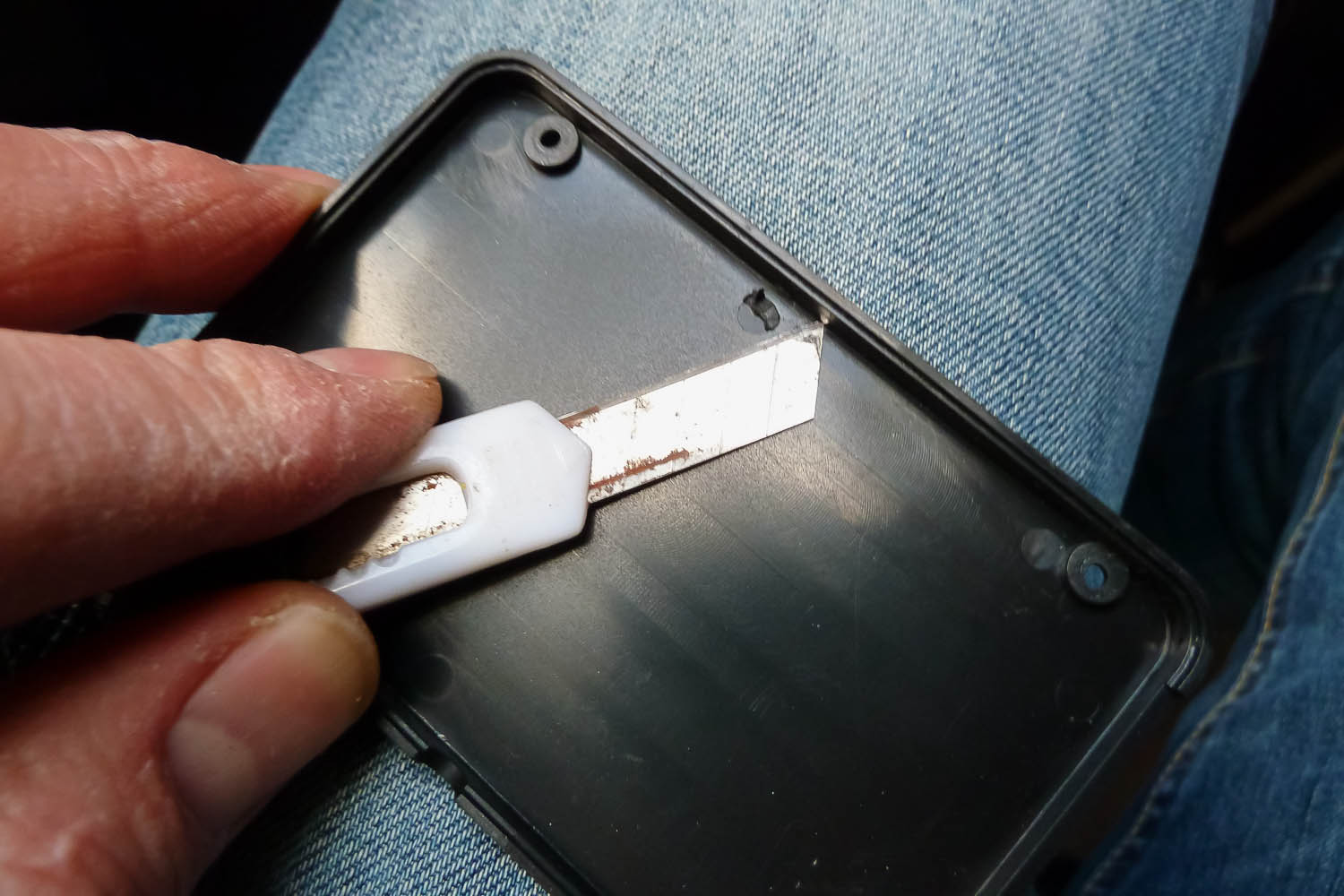

Deksel egaal maken
Deksel egaal maken

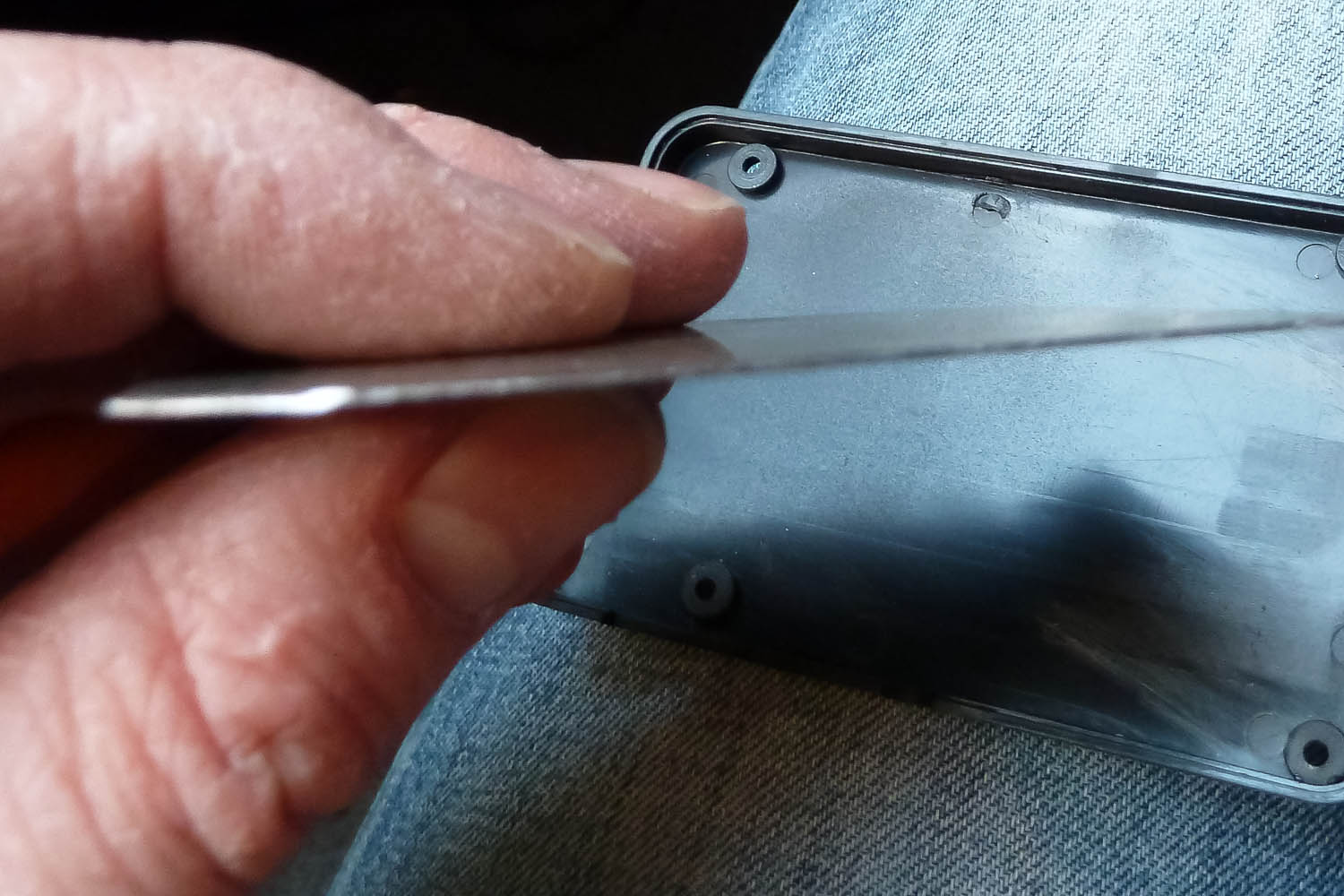

Dit ga ik gebruiken. Het metaal is vrij dun, maar wel stevig. Dit is staal.
Dit ga ik gebruiken. Het metaal is vrij dun, maar wel stevig. Dit is staal.

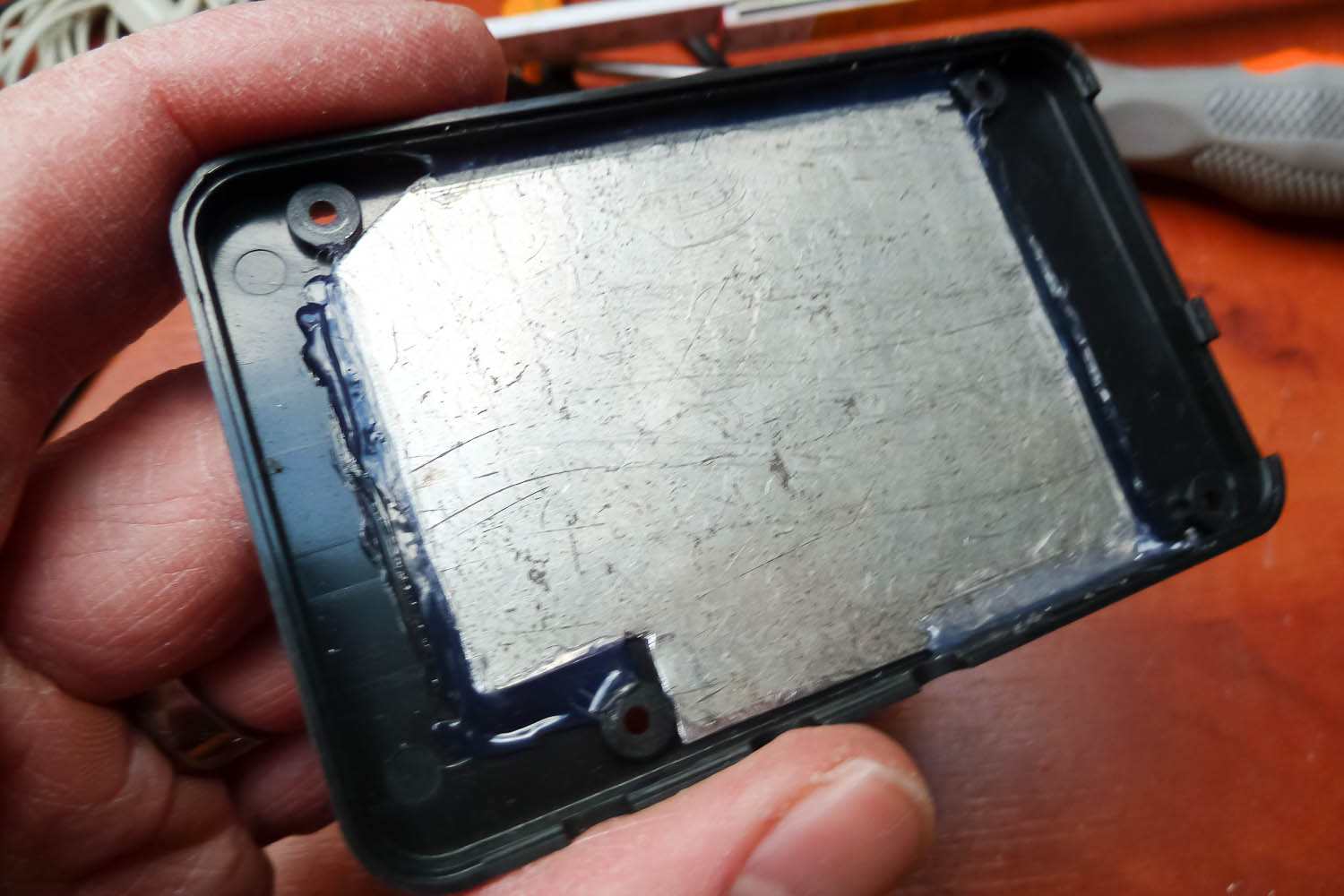

Metalen plaatje uitgezaagd, afgevlakt, ontbraamd en ingeplakt met hotglue
Metalen plaatje uitgezaagd, afgevlakt, ontbraamd en ingeplakt met hotglue

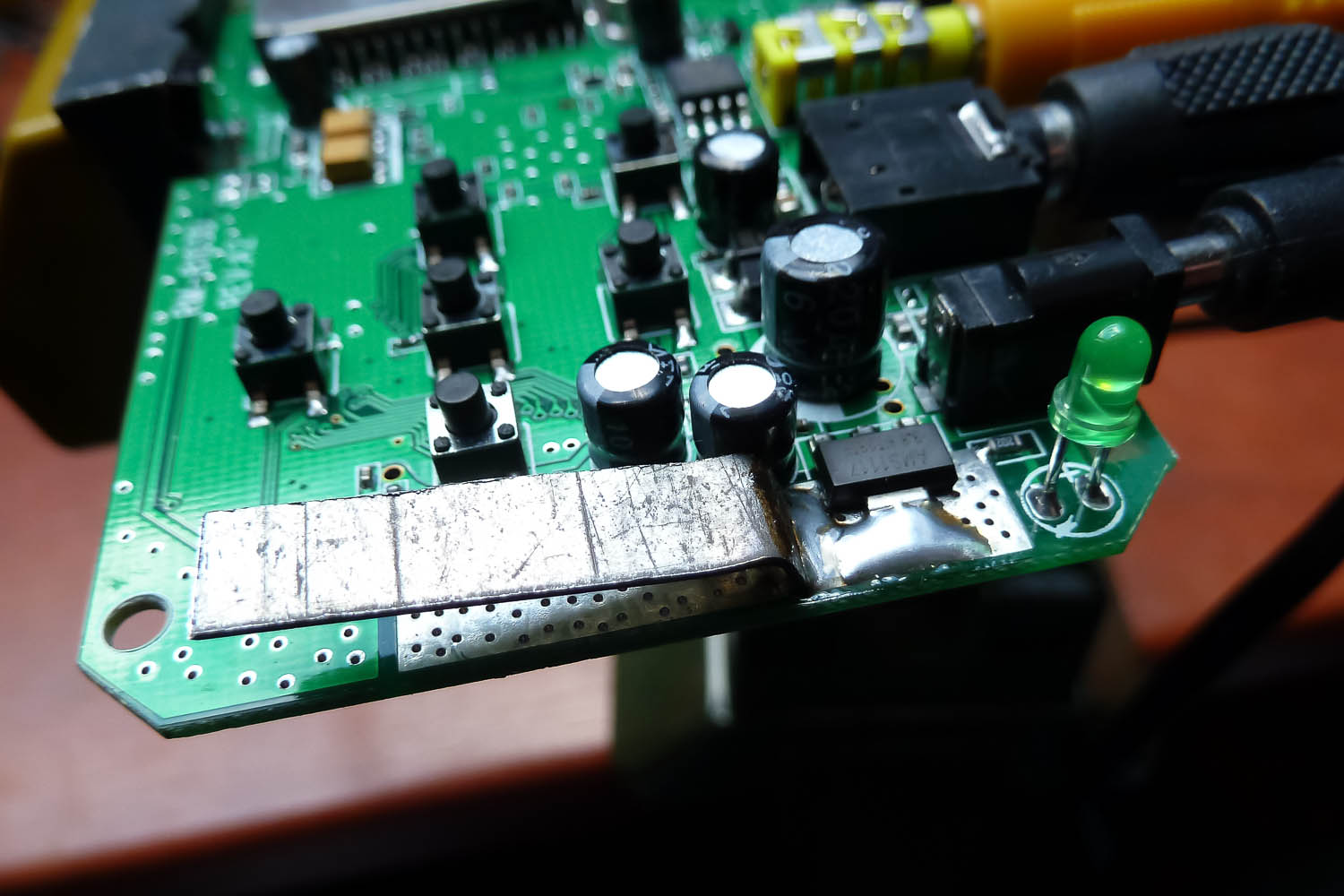

De spanningsregelaar krijgt zijn eigen koeling
De 3,3V spanningsregelaar krijgt zijn eigen koeling

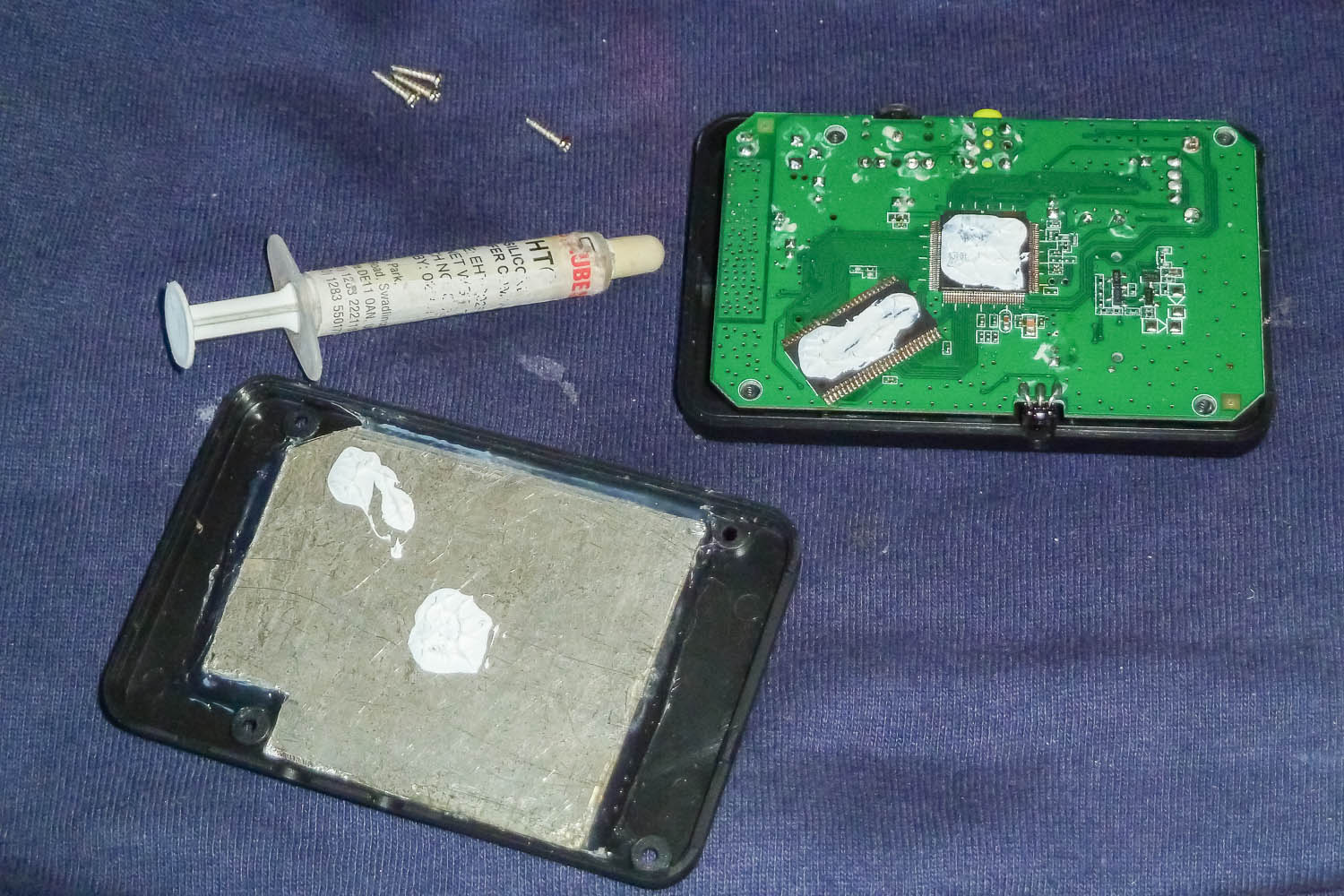

Thermische pasta
Thermische pasta

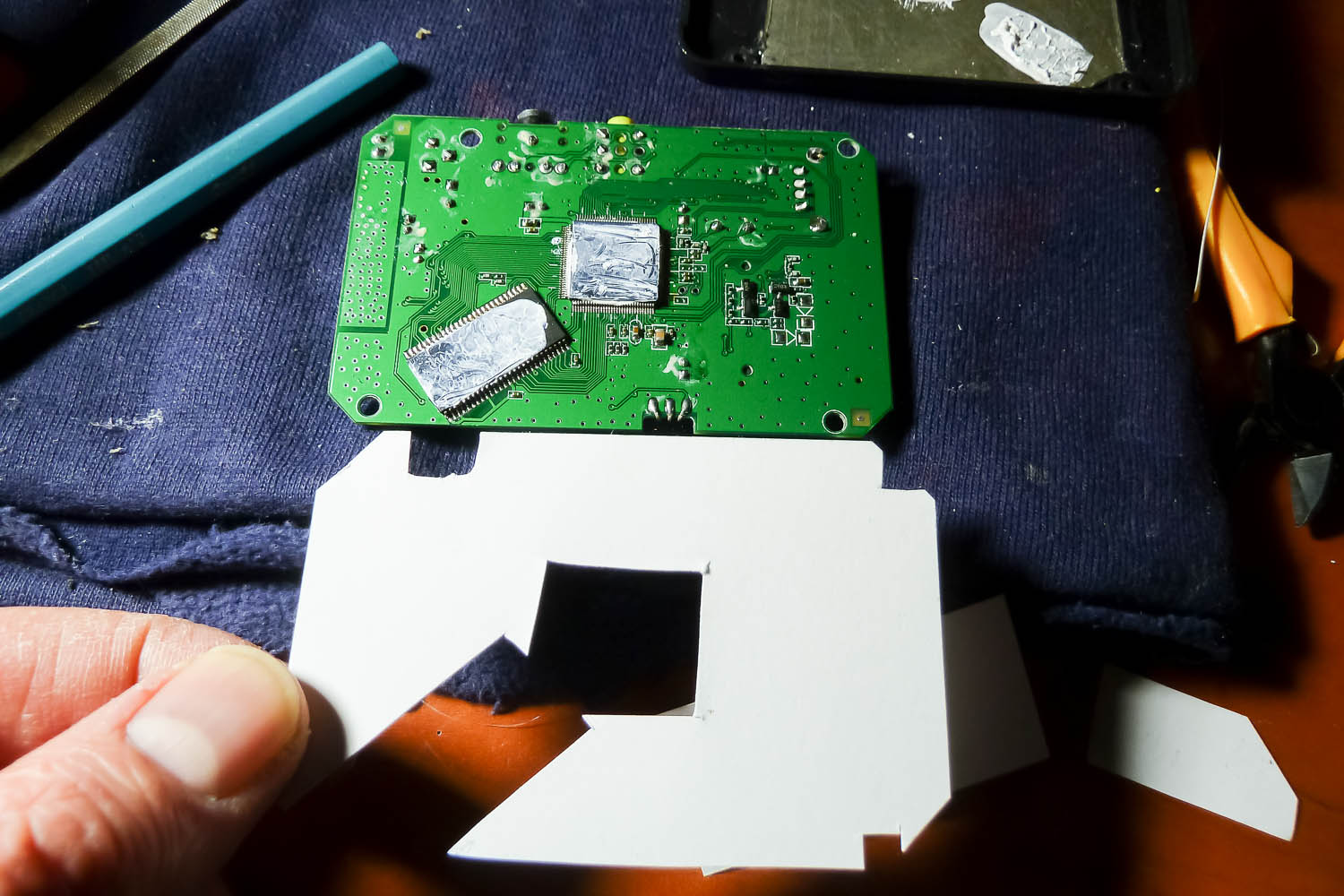

Isolatie om geen kortsluiting op de print te krijgen bij doorbuigen. Dit is een iets dikker soort papier.
Isolatie om geen kortsluiting op de print te krijgen bij doorbuigen. Dit is een iets dikker soort papier.

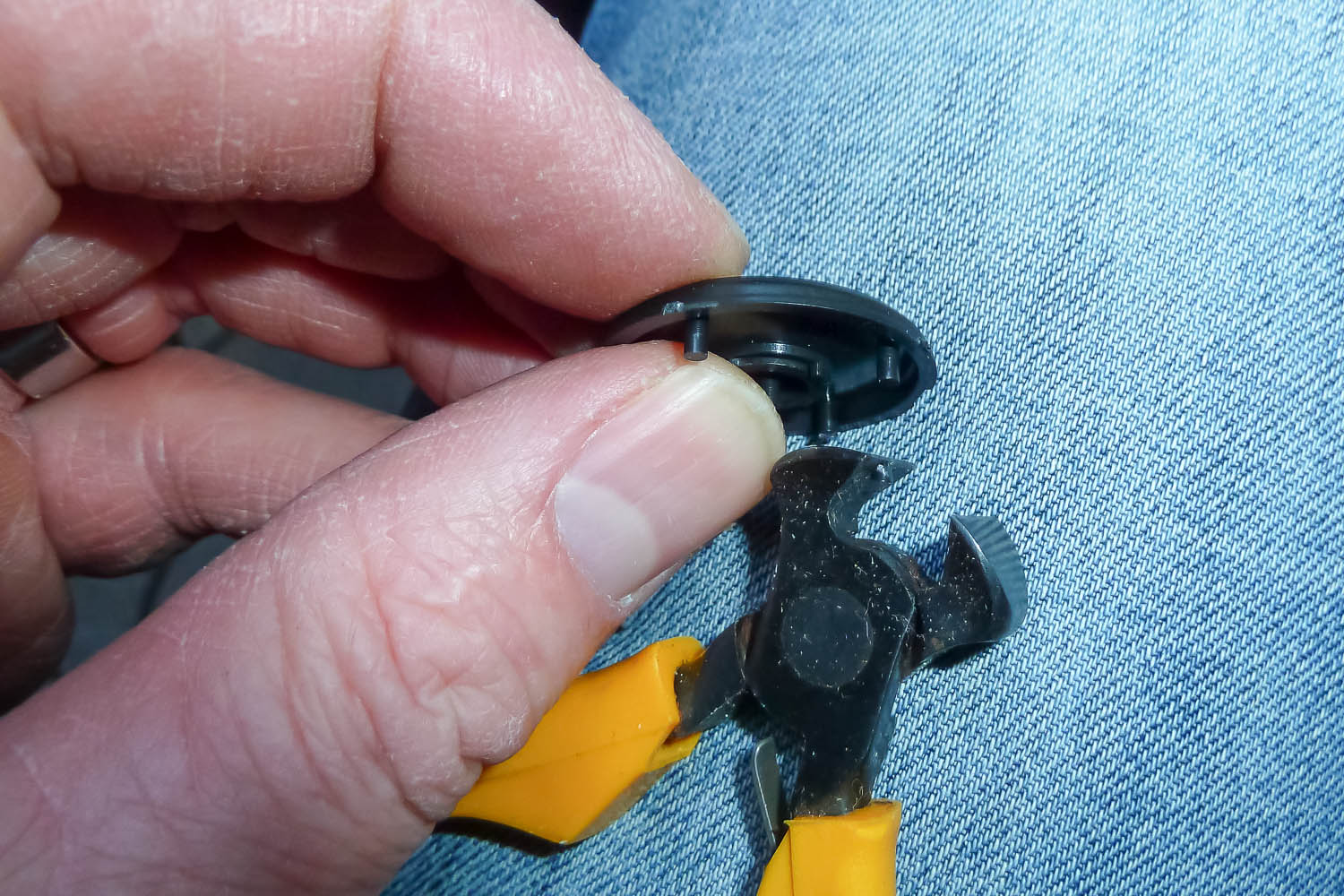

Door de toegenomen dike moesten de knopjes iets aangepast worden.
Door de toegenomen dikte moesten de knopjes iets aangepast worden.



>> Achteraf gezien werkt dit best wel goed, maar de kwaliteit van deze spelers is gewoon heel slecht. Ondanks deze mods, lijkt ook deze speler te gaan uitvallen. Daarom vermeld ik hier ook geen links naar verkopers. Ik ga nu een ander model kopen, die nauwelijks warm lijkt te worden en betrouwbaarder lijkt te werken. Lees ook de reactie hieronder van Dennis, want inderdaad is een Raspberry Pi wel een beter alternatief.

Voor deze Chinese mediaspeler geldt: gelukkig hebben we de foto’s nog!
