Lab voeding Troniq PSU303DX2 review

Troniq PSU303DX2

Ik heb deze voeding in januari 2012 getest en wil mijn bevindingen hier graag met jullie delen. De inhoud van de tekst is regelmatig bijgewerkt en veel vragen van lezers zijn onderin deze pagina te vinden.

Bijgewerkt op: 16 november 2014

Kenmerken:
3 uitgangen in totaal:
Twee zijn los van elkaar regelbaar van 0-30V, 0-3A. De maximale stroom kan begrenst worden (Constant Current, CC). Gebruik je dat niet of is de ingestelde grens niet bereikt, dan staat de voeding in Constant Voltage (CV) mode. Deze twee uitgangen zijn met schakelaars serieel en parallel te schakelen. In parallele mode heb je dus 30V, 6A tot je beschikking en in seriële mode 60V, 3A.

En dan zit er nog een 5V uitgang op, die bedoeld is om logische schakelingen op aan te sluiten. Deze uitgang kan maximaal 3A aan stroom leveren en kan alleen in CV mode gebruikt worden (geen begrenzing dus). Deze uitgang heeft zijn eigen regelcircuit en zijn eigen afvlakkingselko. Het is mij onbekend of deze uitgang beveiligd is.

Helaas zijn de uitgangen niet uit te schakelen met een schakelaar. Je kan de stroombegrenzing (potmeter CC) wel op nul draaien natuurlijk, of de banaanstekker eruit trekken, maar dat gaat niet zo snel. En soms wil je gewoon snel de uitgang kunnen in- en uitschakelen. Een gemis dus, wat misschien een goed idee is om er zelf op te gaan maken. Je zou bijvoorbeeld met een schakelaar de CC potmeter op nul kunnen schakelen.

De voeding is uitgevoerd met twee forse transformatoren met meerdere aftakkingen, die automatisch gekozen worden aan de hand van de ingestelde spanning om de dissipatie in de koeling te verminderen. Op de achterzijde is een passieve koeling aangebracht met twee keer een 2N3055 per kant (4 in totaal dus). De afvlakkingselko’s zijn 4700uF per kant en zijn van het merk Rubycon. Er zitten twee digitale LED meters per kant op, als aanduiding voor de uitgangsspanning en de afgenomen stroom. Deze meters worden gevoed uit een eigen aftakking uit de trafo en hebben dus een eigen gescheiden voeding. De 5V uitgang heeft geen meters. De spanning wordt geregeld met meerslagenpotmeters (en dat is fijn). De stroombegrenzing is een éénslagspotmeter. Deze voeding heeft 5 gelijkrichters en 5 afvlakelko’s voor alle circuits (links, rechts, 5v, display1 en display2). Dat is dus netjes gescheiden.

Klik hier voor een compleet fotoalbum.



20120316-_MG_9324a



Bouwkwaliteit:

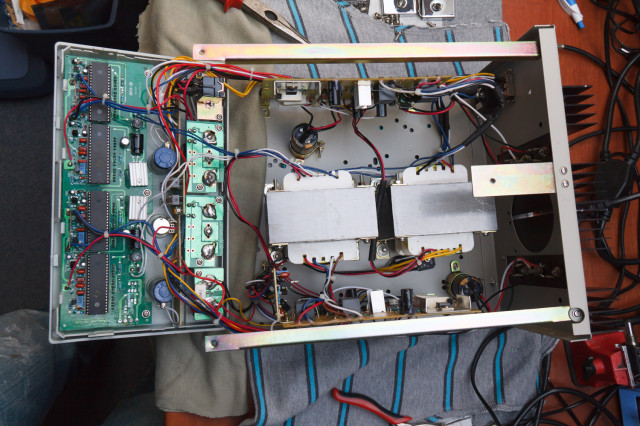

Hier ben ik wat verdeeld over. Erg netjes ziet de voeding er van binnen niet uit, maar de kast is behoorlijk solide. Sommige schroefjes waarmee de printen waren vastgezet zaten een beetje los. Het geheel lijkt met haast te zijn gebouwd. Als elektronicus doe je er verstandig aan, om alle schroefjes even na te lopen.

Oordeel: matig.



20120318-_MG_9352a

Een belangrijk aandachtspunt:

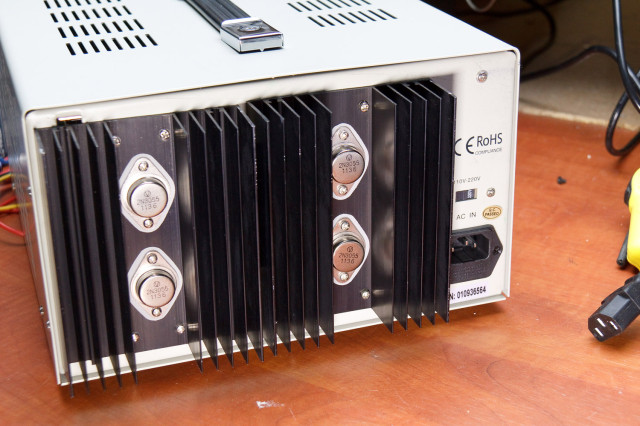

De transistoren op de koelblokken aan de achterzijde, zijn niet afgeschermd met een plastic kapje. Aangezien de 2N3055 een TO-3 behuizing heeft en deze TO-3 behuizing ook de collector is, liggen deze open en bloot aan de omgeving. Daar staan de ongestabiliseerde spanningen op, die uit de gelijkrichters komen. Afhankelijk van de trafo-aftakking kan dit oplopen tot ca. 40V. Dat is niet gevaarlijk voor jezelf, maar pas op voor kortsluiting. Als je per ongeluk een bos sleutels achter de voeding hebt liggen en deze raken zowel de behuizing van de transistoren als ook het koelblok, dan kun je wel wat rare effecten (met misschien wel rook) verwachten. De achterzijde vrij houden dus.



20141116-IMG_7851-400pxConnectoren

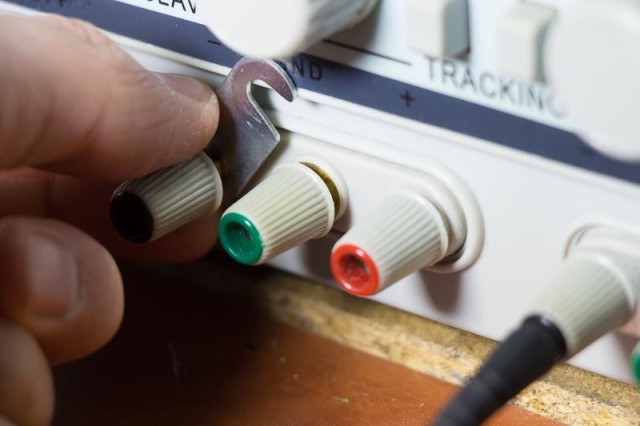

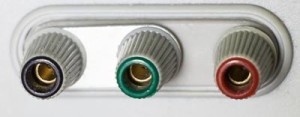

De connectoren zijn een beetje klein. Toch zijn ze prima bruikbaar voor niet al te dikke draden (1mm gaat prima). Voor dikkere draden zijn banaanstekkers aan te bevelen. Standaard is de aarde verbonden met de ground. Dat kan opgeheven worden door een metalen plaatje te verwijderen tussen de connectoren.

20141116-IMG_7850-800px



Ruis en rimpel:
In CV (Constant Voltage) mode, dus zonder stroombegrenzing: Ik heb met wisselende belasting gemeten en meet een ruisje van ca. 2 mVtt (top-top) met piekjes tot ca. 5 mVtt, onafhankelijk van de belasting. Dat is dus een ruisje en geen rimpel. Er is geen 50Hz rimpel in te herkennen in elk geval. Of ik nu 0A, of 3A belast, dat ruisje is redelijk constant en behoorlijk klein. Ik moest de gain van de scoop gebruiken om het wat beter te kunnen meten. Toch kan het merkbaar wezen. Als je bijvoorbeeld een hele gevoelige microfoonversterker aan het testen bent, hoor je die ruis op de voedingslijn best wel goed. Maar dat zal met de meeste andere voedingen dus ook zo wezen. Dit zijn hele nette waarden.

De voeding schakelt automatisch over naar een andere aftakking van de trafo indien de spanning wordt geregeld. In geval van zware belastingen kan op de grens van overschakelen de rimpel bij sommige voedingen wat toenemen als dit wat krap berekend is door de fabrikant. Daar kon ik bij deze voeding niets van meten.

Dan de CC (Constant Current) mode, stroombegrenzing dus. Veel voedingen geven in deze mode wat meer regelruis op de uitgang. Deze voeding is daar geen uitzondering op, al is dit iets beter herkenbaar als een rimpel in plaats van ruis. Deze is 6mV top-top, ook redelijk onafhankelijk van de mate van belasting. Op mijn andere voeding (zelfbouw 6A met ua723) heb ik 15 mV top-top gemeten. Deze voeding doet het in CC mode dus ook heel netjes.

Oordeel: goed



Spanningstabiliteit:
Nog steeds zonder stroomgebrenzing een belasting aangelegd door snel banaanstekkers in en uit te trekken heb ik de belasting gevarieerd. Mijn multimeter kan ca. 20x per seconde meten en kon daarmee de regeldip niet opmerken. Op de scoop zag je een hele snelle correctie, die ook bijna niet te meten is met een analoge scoop. Toch kun je zo nu en dan een spike. De spanning blijft overigens opvallend stabiel. Op ca. 26V met 2,5A belasting zakte de klemspanning (dus niet achter de draadjes) maar met 0,02V. Op 13,5V met ca. 1,5A belasting zakte de spanning maar met 0,01V. Volgende test op 5,0013V -> 0,5A belasting -> 5,0006V.

Opmerking: ik heb de 5V uitgang niet gemeten, enkel de regelbare uitgangen.

Oordeel: goed



Stabilisatiepieken:
Ca. 0,6V regelpiek met een bijna onmeetbare periode (ik schat rond de 300 microseconde) bij een acuut in en uitgeschakelde belasting (ik had vonkvorming op de contacten). Waarschijnlijk gedroegen mijn meetsnoeren, waar de belasting op zat, zich ook enigszins inductief en was ik de tegen-EMK aan het meten. De pieken van het regelen van de spanning met de potmeter in geval van CV mode zijn wat groter. Maar dat moet je ook niet doen met gevoelige elektronica. Instellen en dan pas aansluiten.

Oordeel: redelijk tot goed



Inductieve belastingen:
Hier heb ik niet veel ervaring mee, maar ik heb verhalen gehoord dat deze voedingen hier niet zo goed mee om kunnen gaan. Veel meer dan een groot relais schakelen kon ik ook niet. Toen zag ik soms de regellus flink doorschieten als ik heel snel ging schakelen met het relais. Zeer kortstondig en ook alleen te zien op een scoop. Heb jij hier meer ervaringen mee? Deel het eventueel dan in het reactieformulier onderaan deze pagina.

Oordeel: onbekend, maar dit lijkt goed.



Oscillatie:
Ik zie dat ze maatregelen hebben genomen om dat tegen te gaan, maar dat heb ik niet heel uitgebreid kunnen testen. De voeding gaat niet protesteren als ik meer dan 10x per seconde de belasting aan- en uitzet (verdubbel) en van 1,1 naar 2,2A ga. Ook niet als ik de stroombegrenzing daar ergens in het midden zet, dan grijpt die ook direct aan in hetzelfde ritme. Op de scoop wordt de uitgangsspanning keurig gevolgd. Ik heb een verhaal gehoord dat de meters defect kunnen raken in geval van oscillatie. Dat was vooral een probleem bij oudere modellen onder een andere merknaam. Aangezien deze meters een eigen voeding hebben en ik ook niet oscillatie heb kunnen veroorzaken, zou ik me daar geen zorgen om maken.

Oordeel: goed



Troniq PSU303DX2
Troniq PSU303DX2



Instellen van de spanning en stroom:
Spanning (CV): dat gaat met een meerslagenpotmeter en het is geen probleem om een hele precieze spanning in te stellen. De spanning verloopt ook bijna niet (in orde van 0,02V het afgelopen half uur). De interne meters wijken met ca. 0,1V maar weinig af (toch maar indicatief).

De spanning kan helemaal tot het minimum van 0,0045V worden geregeld. De maximale spanning met mijn model wat iets meer dan 32V.

Oordeel: goed

Aandachtspunt:
Regelpieken: als je de spanning regelt met de potmeter, dan zie je wel flinke spikes op de uitgangsspanning. Een bekend probleem met veel regelbare voedingen. Deze vallen direct weg zodra je de potmeter niet meer draait. Mijn tip is dan ook, om in geval van gevoelige elektronica de uitgangsspanning eerst goed in te stellen voor je de schakeling gaat aansluiten. Dat is meestal toch wel een goed idee…



Stroom (CC): dat gaat met een enkelslagenpotmeter. Toch is het goed mogelijk om de juiste stroom in te stellen, maar als je een hele lage stroom als begrenzing wilt kiezen, dan kan dat wat lastig wezen. Denk dan aan een stroombegrenzing van 50mA of lager. Daar is de resolutie van de potmeter gewoon te grof voor. Alles daarboven gaat prima.

In CC mode met minimale uitgangsspanning zag ik wel wat raars, namelijk dat de uitgangsspanning dan -0,6V was. Als je toepassingen hebt die daar gevoelig voor zijn, dan is dat een aandachtspunt. Voor de meesten zal dat geen probleem zijn.

Oordeel: redelijk



Koeling en is de voeding kortsluitvast of niet:
Dit is een passief gekoelde voeding, dus het kán een keer teveel worden. De 2N3055’s zijn dubbel uitgevoerd per kant (er zitten dus vier in totaal op de voeding) op een redelijk groot koelblok. Sluit je de uitgangen volledig kort, dan gaat de voeding over op de eerste aftakking van de trafo met de laagste spanning (hij meet immers 0V op de uitgang). De collectorspanning op de 2N3055 is dan 15 tot 18V. Bij 3A dissipeert hij dus ongeveer 50Watt. Dat houdt de voeding lang vol, maar niet oneindig als de omgeving bijvoorbeeld al 40 graden is. Ik heb dit een dikke minuut getest bij 20 graden omgeving en de 2N3055’s waren zelf ca. 50 graden.

Maar behalve dat je dat per ongeluk kan gebeuren, gebruik je dat niet zo vaak. 3A belasting bij een bepaalde uitgangsspanning (geen kortsluiting) zou de voeding zeer lang kunnen volhouden, omdat dan veel minder spanning hoeft te worden meegenomen in de vermogensformule. Ik heb twee accu’s opgeladen met 1,6A per kant bij 14,7V en de 2N3055’s waren nog beet te houden. Dit heeft 1,5 uur zo gestaan. Als je echt de warmte goed wil verdelen over de twee koelblokken, gebruik de voeding dan in parallele mode (tip bij zware belastingen).

Oordeel: goed (als je het niet te bont maakt)



Speciale test (extra):
Aanvulling oktober 2014: Een vraag van Hendrik in de reactievelden onder dit artikel was, of de voeding in seriële mode 40V, 2,5A kan leveren. Dat ben ik nu aan het testen, althans met een belasting van 1,6A. Want dat heb ik liggen (verwarmingselement wasmachine). De eerste indruk is, dat dit vrij lang goed gaat, maar een ventilator op lage toeren op de koelblokken wel aan te raden is als de belasting erg langdurig aangelegd wordt. Dat geldt helemaal, als de omgevingstemperatuur hoog is. Maar een erg interessante bevinding is nu al, dat er rond de 21V overgeschakeld wordt naar een hogere trafo-aftakking (wij zitten daar in de buurt, want we gebruiken immers 2x 20V in serie). Als je daar nét onder blijft, dan is de collectorspanning lager (ca. 33V, ipv 41V) en wordt er minder vermogen gedissipeerd door de transistoren. Je hoort dat aan het schakelen van de relais. Beide kanten moeten ongeveer op hetzelfde moment overschakelen, maar soms moet je even iets doordraaien om ook de andere kant nog mee te krijgen. Of de uitgangsspanning dan nog steeds de 40V haalt, zal een beetje model afhankelijk zijn. Mijn model schakelt over bij 22,0V (links) en 21,6V rechts. Dus dan zou de uitgangsspanning toch al 43,6V wezen. Ga ik terug naar 40V, dan zit ik juist perfect op de juiste trafo aftakking. Binnenkort de testresultaten en wat temperaturen. Als iemand mij nog een (oud) verwarmingselement van een wasmachine extra wil doneren, dan hoor ik dat graag. Dan kan ik testen op maximale belasting in seriële modus.

Eerste indruk van de temperaturen van de koelblokken bij de volgende condities in seriële mode, waarbij de omgevingstemperatuur 22 graden Celcius was:
40V, 1,47A: 52 graden Celcius
44V, 1,61A (andere aftakking): 65 graden Celcius



Kwaliteit van de transformatoren:
Je merkt niet of de voeding belast wordt of niet. Ze gaan nauwelijks brommen. Wel worden de trafo’s behoorlijk warm (weinig verschil tussen onbelast en belast), maar dat is niet alarmerend.

Oordeel: goed



De elektrolytische condensatoren:
De kwaliteit van de Elko’s kan ik moeilijk beoordelen, dat moet met de tijd blijken. In de regel elektronica zie ik elko’s van Heng x en Chang -40-105°. De afvlak elko’s zijn niet Chinees, maar Japans (althans, dat staat er op): Rubycon 4700uF, 63V ieder voedingsdeel een eigen (3x dus). Mijn bovenstaande meting kan niet bevestigen dat deze capaciteit te weinig is, ook niet op de bovengrenzen van overschakelen naar de volgende aftakking op de trafo bij ca. 2,5A belasting. Er is geen rimpel gemeten, alleen een lichte ruis. Keurig dus!

Oordeel: goed



RF gevoeligheid (elektromagnetische interferentie, RFI):
De voeding is heel erg gevoelig voor RF velden. De regel elektronica gaat de spanning iets opregelen, of de stroombegrenzing (indien in gebruik). Zendamateurs moeten dus oppassen als ze sterke RF velden om zich heen hebben tijdens de experimenten. Ik heb wat C-tjes en wat ferriet geplaatst en heb daar nu een stuk minder last van. Alleen nog als ik met de porto naast de voeding ga zenden, zie ik de spanning iets opregelen (2W op VHF, doet nu nog maar +0,2V). In CC mode zag ik de stroombegrenzing met 0,1A opregelen. Maar goed, dat is dus ná modificatie en met een enorm RF veld in de nabijheid. Dit valt nog verder te verbeteren, door zelf massavlakken (koperprintplaat ofzo) aan te brengen en deze met ontkoppel C-tjes te verbinden aan sommige voedingslijnen. Ik ga daar nog eens mee exprimenteren. Een tip van George uit de vragenlijsten hieronder, was om een beetje lak van de metalen bovenkap onder de schroefjes te verwijderen. Dit bleek te vaak een isolerende werking te hebben. Een modificatie die eenvoudig uit te voeren is.

Op die manier is het omhulsel in elk geval helemaal afgeschermd, maar het plastic voorfrontje laat gewoon nog veel RF door naar binnen. Aandachtspuntje dus voor mensen die met RF werken.

Oordeel: matig

20120316-_MG_9328a



Meters:

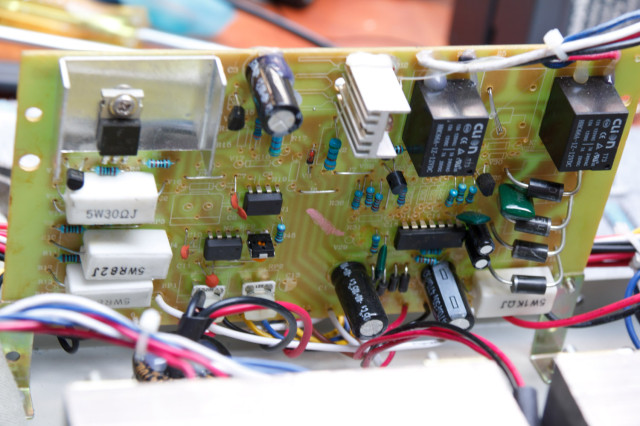

De voeding heeft LED meters in het rood. Ze zijn best wel nauwkeurig over het hele bereik (2 tiende afwijking schat ik max.). Ze meten 4x per seconde. Omdat er vier meters naast elkaar zitten (AMP – VOLT – AMP – VOLT), kunnen deze soms wat moeilijk van elkaar te onderscheiden zijn. Tip: met folie kun je bijvoorbeeld de Voltmeters een ander kleurtje geven. Bij moeilijke lichtomstandigheden zijn de meters goed afleesbaar.

Oordeel: goed



Conclusie:
Je krijgt heel veel voeding voor ca. 130 euro.
Voordelen zijn de snelle regellussen en de stabiele spanningen over het gehele bereik. Ook is de passieve stille koeling fijn. Deze wordt mogelijk gemaakt door de verschillende aftakkingen op de trafo’s. De ruis en rimpel zijn best wel goed. Verder is het bijzonder dat alles gescheiden is opgebouwd. Ieder deel heeft zijn eigen stabilisatieschakeling, regelelektronica, afvlakelko’s en gelijkrichters. Zelfs de meters hebben dit in het klein. De voeding heeft diverse zware testen goed kunnen doorstaan.

Nadelen zijn er ook: de bouwkwaliteit is matig (maar aan de buitenkant juist weer goed). Er kunnen regelpieken merkbaar zijn tijdens het regelen van de spanning met de potmeter. De voeding is ook erg RF gevoelig. Het stroomgebruik is redelijk hoog, ook als de voeding niet belast wordt. CC mode heeft twee kenmerken die wat minder bevielen: redelijk grof voor low-current toepassingen en de uitgangsspanning schiet iets door naar negatief -0,6V bij minimale instelling. De connectoren hadden iets groter gemogen.

Geschikt voor: de gemiddelde hobbykamer, waarbij (zelfgebouwde) elektronicaschakelingen moeten worden getest.
Minder geschikt voor: professionele labs, RF schakelingen en mensen die veel experimenteren met inductieve belastingen (al kon dat laatste nog heel erg meevallen, dat kon ik niet voldoende testen).
